第二章 图形编辑与标注
第一节 平面图形编辑命令
2.1.6 移动
如图2-49所示为“移动”命令按钮 在“修改”面板中的位置。
图2-49 “移动”命令按钮
【示例】单击“修改”面板中的“移动”命令按钮 ，把一个矩形向上移动，按命令行的提示进行操作。
命令: _move
选择对象: 找到 1 个（选择矩形）
选择对象:（按〈Enter〉键）
指定基点或[位移(D)]<位移>:（单击确定移动基准点，如图2-50所示，出现随光标闪动的矩形）
指定第二点或<使用第一点作为位移>:（单击确定移动目标点）
结果如图2-51所示。

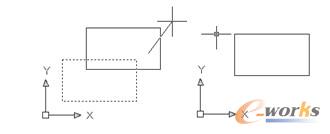

图2-50 随光标闪动的矩形图2-51 移动矩形
【电气图示例】绘制熔断器符号。操作步骤如下。
（1）单击“绘图”面板中的“矩形”命令按钮 ，绘制尺寸为5×10的矩形，效果如图2-52所示。
（2）单击“绘图”面板中的“直线”命令按钮 ，绘制长度为20的垂直直线，效果如图2-53所示。
（3）单击“修改”面板中的“移动”命令按钮 ，把矩形以图2-54所示上边中点为移动基准点，以图2-55所示最近点为移动目标点进行移动，效果如图2-56所示。
图2-52 绘制矩形图2-53 绘制直线

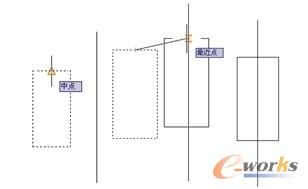

图2-54 捕捉中点图2-55 捕捉最近点图2-56 移动矩形
2.1.7 旋转
如图2-57所示为“旋转”命令按钮 在“修改”面板中的位置。
图2-57 “旋转”命令按钮
【示例】单击“修改”面板中的“旋转”命令按钮 ，把一个矩形旋转30°，按照命令行的提示进行操作。
命令: _rotate
UCS 当前的正角方向: ANGDIR=逆时针 ANGBASE=0
选择对象:找到1个（选择矩形）
选择对象:（按〈Enter〉键结束选择）
指定基点:（选择如图2-58所示的端点，出现如图2-59所示随光标旋转的矩形）
指定旋转角度或 [复制(C)/参照(R)]<0>: 30（输入旋转角度值）
效果如图2-60所示。

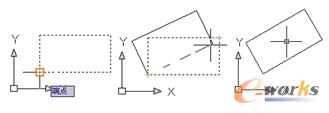

图2-58 捕捉旋转中心图2-59 随光标旋转的矩形图2-60 旋转后的矩形
【电气图示例】绘制信号灯符号。
操作步骤如下。
（1）单击“绘图”面板中的“圆”命令按钮 ，绘制?20圆，效果如图2-61所示。
（2）单击“绘图”面板中的“直线”命令按钮 ，绘制?20圆的水平直径，效果如图 2-62所示。
（3）单击“修改”面板中的“旋转”命令按钮 ，以图2-63所示中点为旋转中心，把直径旋转45°，效果如图2-64所示。
图2-61 绘制圆图2-62 绘制直径图2-63 捕捉中点
（4）单击“绘图”面板中的“直线”命令按钮 ，再次绘制?20圆的水平直径，效果如图2-65所示。
（5）单击“修改”面板中的“旋转”命令按钮 ，以图2-63所示中点为旋转中心，把直径旋转?45°，效果如图2-66所示。
图2-64 旋转直径图2-65 再次绘制水平直径图2-66 再次旋转直径
2.1.8 对齐
如图2-67所示为“对齐”命令按钮 在“修改”面板中的位置。
图2-67 “对齐”命令按钮
【示例】使如图2-68所示的三角形和矩形对齐，需按命令行的提示进行操作。
命令: _align
选择对象: 找到 1 个（选择矩形，如图2-69所示）
选择对象:（按〈Enter〉键）
指定第一个源点: （捕捉矩形左边中点）
指定第一个目标点: （捕捉三角形左边的中点，如图2-70所示）
指定第二个源点: （捕捉矩形右边的中点，如图2-71所示）
指定第二个目标点: （捕捉三角形右边的中点，如图2-72所示）
指定第三个源点或<继续>:（按〈Enter〉键）
是否基于对齐点缩放对象？[是(Y)/否(N)] <否>:（按〈Enter〉键）

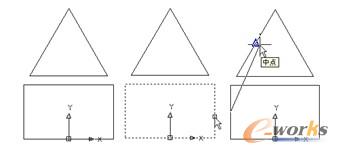

图2-68 矩形和三角形图2-69 捕捉矩形图2-70 捕捉三角形上的中点
效果如图2-73所示。

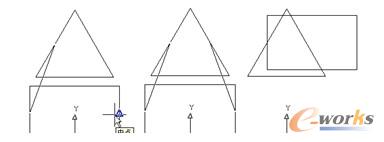

图2-71 捕捉矩形右边的中点图2-72 确定第二个对称目标点图2-73 对齐图形
对图形对象的修改操作包括拉伸、缩放、延伸、修剪、拉长、打断于点、倒角、圆角等。
