3.2.6 拉伸

【示例】如图3-60所示，单击“建模”面板中的“拉伸”命令按钮，拉伸云线。拉伸高度为30，拉伸角度为10°，按命令行的提示进行操作。

命令: _extrude

当前线框密度: ISOLINES=4

选择要拉伸的对象: 找到 1 个（选择如图3-61所示云线）

选择要拉伸的对象: （按〈Enter〉键结束选择）

指定拉伸的高度或 [方向(D)/路径(P)/倾斜角(T)] <-30.0000>: t

指定拉伸的倾斜角度<0>: 10（输入拉伸的倾斜角度10°）

指定拉伸的高度或 [方向(D)/路径(P)/倾斜角(T)] <-30.0000>: 30（执行系统默认的“指定拉伸高度”选项，输入高度值30）

阶段效果如图3-62所示。

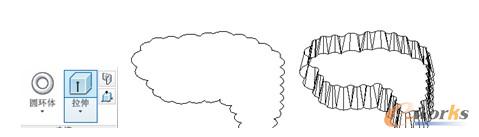

图3-60“拉伸”命令按钮图3-61云线图3-62拉伸云线

3.2.7 旋转

【示例】如图3-63所示，单击“建模”面板中的“旋转”命令按钮，以Y轴为旋转轴旋转五边形，创建三维实体。按命令行的提示进行操作。

命令: _revolve

当前线框密度: ISOLINES=4

选择要旋转的对象: 找到 1 个（选择如图3-64所示五边形）

选择要旋转的对象: （按〈Enter〉键）

指定轴起点或根据以下选项之一定义轴 [对象(O)/X/Y/Z] <对象>: y（以Y轴为旋转轴）

指定旋转角度或 [起点角度(ST)] <360>: 250（输入旋转角度值）

图3-63 “旋转”命令按钮图3-64 五边形

效果如图3-65所示，消隐效果如图3-66所示。

图3-65 旋转五边形图3-66 消隐效果

使用“旋转”命令可以创建一些AutoCAD 2011没有直接提供的造型。下面这个例子创建的方环就是建模面板中未提供的造型。绘制步骤如下。

（1）单击“多边形”绘制命令，按命令行的提示操作。

命令: _polygon

输入边的数目<6>:4 （系统提示输入多边形的边数，输入边数“4”按〈Enter〉键确认）

指定正多边形的中心点或 [边(E)]: 0,0（系统提示输入多边形的中心，输入原点）

输入选项 [内接于圆(I)/外切于圆(C)]<C>:（系统提示将输入三角形的内接圆半径还是外切圆半径。按〈Enter〉键默认将输入三角形的内接圆半径）

指定圆的半径:50（系统提示输入三角形内接圆半径。输入半径50）

效果如图3-67所示。

（2）单击“移动”按钮，按命令行的提示操作。

命令: _move（输入移动命令）

选择对象:（系统提示选择被移动的实体，使用选择框选择正方形）

选择对象:（系统继续提示选择被移动的实体，按〈Enter〉键结束选择）

指定基点或 [位移(D)] <位移>:（系统提示输入移动操作的基准点，在图形编辑窗口内单击一点作为基准点）

指定第二个点或<使用第一个点作为位移>: @400,0（系统提示输入移动操作的目标点，输入相对点@400,0）

（3）旋转成型，单击“旋转”按钮，按命令行的提示操作。

命令: _revolve（输入旋转命令）

当前线框密度: ISOLINES=10（系统提示当前线框密度，系统参数ISOLINES为10）

选择要旋转的对象: 找到 1 个（系统提示选择被旋转的实体，使用光标捕捉方框选取正方形）

选择要旋转的对象: （系统继续提示选择被旋转的实体，按〈Enter〉键结束选择）

指定轴起点或根据以下选项之一定义轴 [对象(O)/X/Y/Z] <对象>: y（系统提示输入旋转轴，这里按Y轴旋转，键入“y”）

指定旋转角度或 [起点角度(ST)] <360>:（系统提示输入旋转的角度，按〈Enter〉键，默认为360°）

效果如图3-68所示。

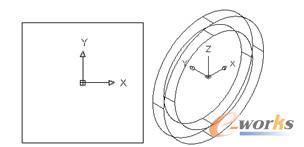

图3-67 绘制正方形图3-68 方环成型
