第三章 电气元器件设计

第二节 三维建模


3.2.8  绘制低压绝缘子

    操作步骤如下。

    (1)首先绘制低压绝缘子的基本形体。单击“绘图”面板中的“多段线”命令按钮 ,按命令行的提示绘制多段线。

    命令: _pline
    指定起点: 60,0
    当前线宽为 0.0000
    指定下一个点或 [圆弧(A)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: 0,0
    指定下一点或 [圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: 0,100
    指定下一点或 [圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: 48,100
    指定下一点或 [圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: 60,0
    指定下一点或 [圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]:

    阶段效果如图3-69所示。

    (2)单击“建模”面板中的“旋转”命令按钮 ,以Y轴为旋转轴旋塑多段线,创建三维实体,阶段效果如图3-70所示。

    (3)在“菜单浏览器”中选择“视图”→“三维视图”→“西南等轴测视图”命令,把视图转到如图3-71所示的方向。

图3-69  绘制多段线图3-70  旋转多段线图3-71  西南等轴测视图

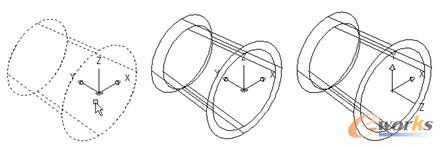

    (4)单击“实体编辑”面板中的“抽壳”命令按钮 ,把实体创建成壁厚为10的壳体,注意如图3-72光标所示的表面不抽壳,效果如图3-73所示。

     (5)在“视图”选项卡中单击UCS面板中的“绕X轴旋转当前UCS”命令按钮 ,把坐标系绕X轴旋转90°,效果如图3-74所示。
   三维建模
图3-72  选择表面图3-73  抽壳图3-74  旋转坐标系

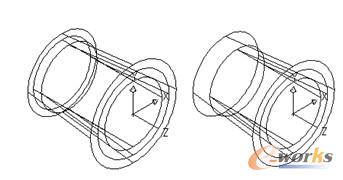

    (6)单击“建模”面板中的“圆柱体”命令按钮 ,以原点为底面圆心绘制尺寸为? 80×(-100)的圆柱体,效果如图3-75所示。

    (7)单击“实体编辑”面板中的“并集”命令按钮 ,合并所有实体,效果如图3-76所示。
  三维建模

图3-75  绘制圆柱体图3-76  合并实体

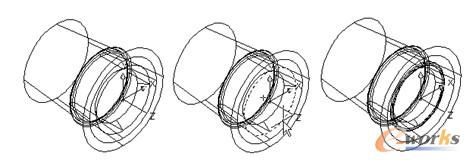

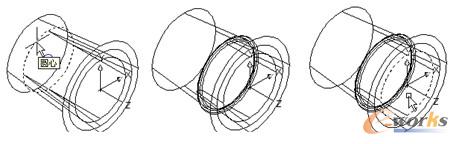

    (8)单击“修改”面板中的“圆角”命令按钮 ,把如图3-77虚线所示边倒圆角,圆角半径为3,阶段效果如图3-78所示。

    (9)单击“实体编辑”面板中的“拉伸面”命令按钮 ,拉伸如图3-79光标所示端面。拉伸长度为-10,拉伸角度为40°,阶段效果如图3-80所示。

    (10)单击“修改”面板中的“圆角”命令按钮 ,把如图3-81虚线所示边倒圆角,圆角半径为2,阶段效果如图3-82所示。
三维建模
图3-77  指示边图3-78  圆角操作图3-79  指示端面
   三维建模
图3-80  拉伸端面图3-81  选择边图3-82  倒圆角

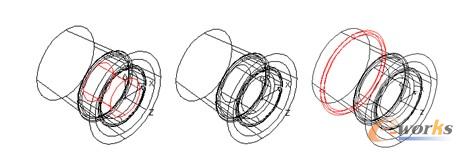

    (11)单击“建模”面板中的“圆柱体”命令按钮 ,以原点为底面圆心绘制尺寸为? 50×(-45)的圆柱体,效果如图3-83所示。

    (12)单击“实体编辑”面板中的“差集”命令按钮 ,使用毛坯剪切? 50×(-45)的圆柱体,效果如图3-84所示。

    (13)绘制低压绝缘子上的凹槽,此凹槽用于安装电线。单击“建模”面板中的“圆环体”命令按钮 ,以点(0,0,-80)为圆心绘制尺寸为? 103×? 6的圆环体。效果如图3-85所示。
 三维建模
图3-83  绘制圆柱体图3-84  剪切圆柱体图3-85  绘制圆环体

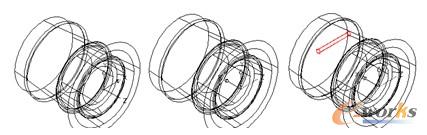

    (14)单击“实体编辑”面板中的“差集”命令按钮 ,使用毛坯剪切? 103×? 6的圆环体,效果如图3-86所示。

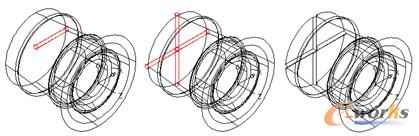

    (15)最后绘制低压绝缘子顶端的工艺凹槽,它可减轻高温烧制过程中的温度应力危害。单击“绕Y轴旋转当前UCS”命令按钮 ,把坐标系绕Y轴旋转90°,效果如图3-87所示。

    (16)单击“建模”面板中的“圆柱体”命令按钮 ,以实体后端面中心为底面圆心绘制尺寸为? 6×50的圆柱体,效果如图3-88所示。
三维建模
图3-86  剪切圆环体图3-87  绕Y轴坐标系图3-88  绘制圆柱体

    (17)单击“上一个UCS”命令按钮 ,恢复以前的坐标系,效果如图3-89所示。

    (18)单击“修改”面板中的“阵列”命令按钮 ,以原点为阵列中心,把圆柱体? 6×50环形阵列4个,效果如图3-90所示。

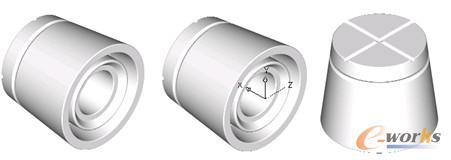

    (19)单击“实体编辑”面板中的“差集”命令按钮 ,使用毛坯剪切4个圆柱体? 6×50,效果如图3-91所示,渲染效果如图3-92所示。
   三维建模
图3-89  绘制圆柱体图3-90  阵列圆柱体图3-91  剪切圆柱体

    (20)单击“绕Y轴旋转当前UCS”命令按钮 ,把坐标系绕Y轴旋转90°,效果如图3-93所示。

    (21)单击“修改”面板中的“旋转”命令按钮 ,以原点为旋转中心,把绝缘子旋转90°,效果如图3-94所示。
三维建模
图3-92  渲染效果图3-93  旋转坐标系图3-94  旋转实体
