第四章电气工程图的基本知识

电动机供电线路是基本的动力供电线路，它既可以绘制成单线的，也可以绘制成三线的。单线的比较简单，可以先绘制，然后借鉴它绘制成三线的电动机供电线路。

4.4.1 单线

绘制步骤如下。

（1）首先绘制接线柱符号。单击“绘图”面板中的“圆”命令按钮，绘制?5圆，效果如图4-8所示。

（2）绘制熔断器符号。单击“绘图”面板中的“矩形”命令按钮，绘制起点在如图4-9所示象限点的尺寸为5×(-15)的矩形，效果如图4-10所示。

图4-8 绘制圆图4-9 捕捉象限点图4-10 绘制矩形

（3）绘制触点符号。单击“修改”面板中的“复制”命令按钮，把?5圆以其圆心为复制基准点，矩形5×(-15)下边中点为复制目标点进行复制，效果如图4-11所示。

（4）排布电气符号。单击“修改”面板中的“移动”命令按钮，把矩形5×(-15)和?5圆向下方移动距离20，效果如图4-12所示。

（5）单击“修改”面板中的“移动”命令按钮，把?5圆向下方移动距离10，效果如图4-13所示。

图4-11 复制圆图4-12 移动矩形和圆图4-13 移动圆

（6）绘制接线。单击“绘图”面板中的“直线”命令按钮，绘制起点在如图4-14所示象限点，端点在如图4-15所示象限点的连线，效果如图4-16所示。

图4-14 捕捉起点图4-15 捕捉端点图4-16 绘制直线

（7）单击“修改”面板中的“修剪”命令按钮，以如图4-17虚线所示直线为修剪边，修剪掉光标所示圆弧，结果如图4-18所示。

（8）单击“绘图”面板中的“直线”命令按钮，按命令行的提示绘制直线。

命令: _line

指定第一点: （捕捉如图4-19所示端点）

指定下一点或 [放弃(U)]: @0,-15（按相对坐标输入端点）

指定下一点或 [放弃(U)]: @0,-50

指定下一点或 [闭合(C)/放弃(U)]:（按〈Enter〉键）

结果如图4-20所示。

图4-17 指示修剪边图4-18 修剪圆弧图4-19 捕捉端点图4-20 绘制直线

（9）单击“修改”面板中的“旋转”命令按钮，以如图4-21所示端点为旋转中心，把虚线所示的直线逆时针旋转30°，结果如图4-22所示。

（10）绘制电动机符号。单击“绘图”面板中的“圆”命令按钮，绘制?20圆，效果如图4-23所示。

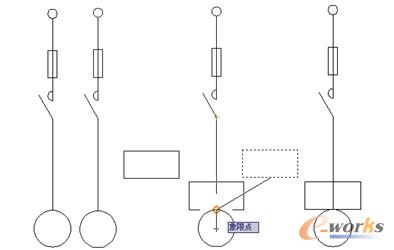

（11）单击“修改”面板中的“移动”命令按钮，把?20圆以其上边象限点为移动基准点，以图4-24所示端点为移动目标点进行移动，效果如图4-25所示。

图4-21 捕捉端点图4-22 旋转直线图4-23 绘制圆图4-24 捕捉端点

（12）绘制热继电器符号。单击“绘图”面板中的“矩形”命令按钮，绘制尺寸为30×15的矩形，效果如图4-26所示。

（13）单击“修改”面板中的“移动”命令按钮，把矩形30×15以其下边中点为移动基准点，以图4-27所示象限点为移动目标点进行移动，效果如图4-28所示。

图4-25 移动圆图4-26 绘制矩形图4-27 捕捉端点图4-28 对正矩形

（14）单击“修改”面板中的“移动”命令按钮，把矩形30×15向上方移动距离20，效果如图4-29所示。

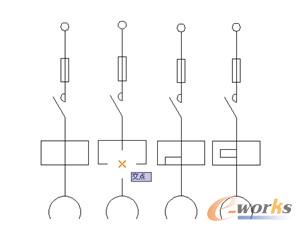

（15）单击“绘图”面板中的“矩形”命令按钮，绘制起点在如图4-30所示交点的尺寸为(-10)×5的矩形，效果如图4-31所示。

（16）单击“修改”面板中的“移动”命令按钮，把矩形(-10)×5向上方移动距离5，效果如图4-32所示。

图4-29 移动矩形图4-30 捕捉交点图4-31 绘制矩形图4-32 移动矩形

（17）单击“修改”面板中的“修剪”命令按钮，以图4-33所示矩形(-10)×5为修剪边，修剪掉光标所示的线头，结果如图4-34所示。

（18）标注各种符号的文字代号。单击“注释”面板中的“多行文字”命令按钮，在?20圆中标注文字“M”，表示电动机，结果如图4-35所示。

（19）单击“修改”面板中的“复制”命令按钮，把文字在元器件旁边各复制一份，效果如图4-36所示。

图4-33 指示修剪边图4-34 修剪直线段图4-35 标注文字图4-36 复制文字

（20）双击文字，在屏幕出现的“多行文字编辑器”面板中把文字改成各个元器件的代号，效果如图4-37所示。
