第五章变电和输电工程设计

变电所的电气原理图有两种：一种是简单的系统图，表明变电所的大致工作原理；一种是更详细阐述电气原理的接线图。本例先绘制系统图，再绘制电气主接线图。

5.2.1 系统图

变电所的工作原理是，电力通过具有自保护功能的高压开关接入变压器进行变压。整套设备都要接地良好。在下面系统图的绘制工作中清晰地表达了这些要求。绘制步骤如下。

（1）完善开关。从以前绘制的图形中复制如图5-82所示的元器件符号，准备绘制线路。

（2）单击“绘图”面板中的“矩形”命令按钮，在开关旁边绘制一个矩形，效果如图5-83所示。

（3）在“菜单浏览器”中选择“修改”→“三维操作”→“对齐”菜单命令，按命令行的提示操作，把一个平衡拉线对齐到线路上。

命令: _align

选择对象: 指定对角点: 找到 1 个（选择平衡拉线）

选择对象:（按〈Enter〉键）

指定第一个源点: （捕捉矩形上边中点）

指定第一个目标点: （捕捉如图5-84所示最近点）

指定第二个源点: （捕捉矩形下边中点）

指定第二个目标点: （捕捉如图5-85所示最近点）

指定第三个源点或<继续>:（按〈Enter〉键）

是否基于对齐点缩放对象？[是(Y)/否(N)] <否>:（按〈Enter〉键）

中间过程如图5-86所示，对齐效果如图5-87所示。

（4）单击“绘图”面板中的“直线”命令按钮，绘制如图5-87所示的短直线为接地线。

（5）单击“绘图”面板中的“直线”命令按钮，绘制起点在如图5-88所示位置，与矩形垂直的直线，效果如图5-89所示。

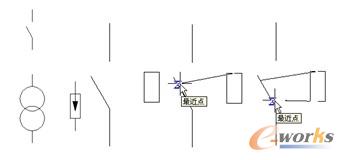

图5-82 贴入符号图5-83 绘制矩形图5-84 捕捉第一目标点图5-85 捕捉第二目标点

图5-86 对齐线图5-87 对齐矩形并绘制接地线图5-88 捕捉起点图5-89 绘制垂线

（6）单击“修改”面板中的“复制”命令按钮，把箭头复制到开关旁边，效果如图5-90所示。

（7）参考以前对齐平衡拉线的方法，对齐箭头，效果如图5-91所示。

（8）在命令行窗口输入命令“lengthen”，把上边的线头适当拉长，效果如图5-92所示。

（9）绘制表示电力输入方向的箭头。单击“修改”面板中的“复制”命令按钮，把箭头向上复制一份，效果如图5-93所示。

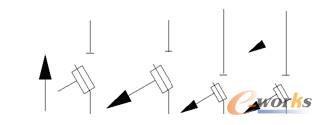

图5-90 复制箭头图5-91 对齐箭头图5-92 拉长线头图5-93 复制箭头

（10）参考以前对齐平衡拉线的方法，把复制的箭头对齐到上边线头上，效果如图5-94所示。

（11）单击“绘图”面板中的“直线”命令按钮，在上边线头上绘制3条短斜线表示此线路实际为三相线，效果如图5-95所示。

（12）在“菜单浏览器”中选择“视图”→“三维视图”→“俯视”菜单命令，显示全部图形，效果如图5-96所示。

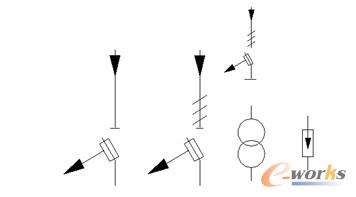

图5-94 对齐箭头图5-95 绘制3条短斜线图5-96 显示全部图形

（13）单击“绘图”面板中的“直线”命令按钮，使用直线连接各个元器件组织线路，效果如图5-97所示。

（14）单击“绘图”面板中的“直线”命令按钮，在下边线头上绘制3条短斜线表示出线也为三相线，效果如图5-98所示。

（15）从以前绘制的图形中复制一个接地线符号，并安装在避雷器下边，如图5-99所示。

（16）单击“注释”面板中的“多行文字”命令按钮，标注各个元器件的代号，结果如图5-100所示。

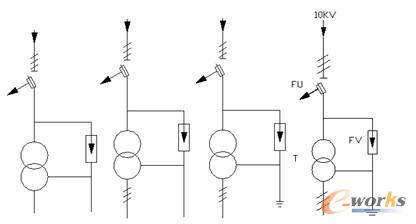

图5-97 连接元器件图5-98 绘制3条短斜线图5-99 安装接地线图5-100 标注文字
