第七章工厂电气控制设计

7.1.3 绘制TV1

开关柜是接入变压器的支线端，其功能与主线上的开关柜类似，指示它要保护的是一条支线。绘制步骤如下。

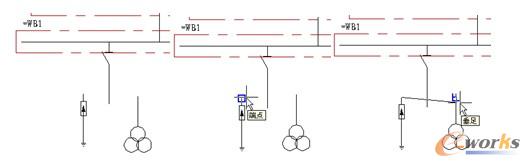

（1）从以前绘制的图形中复制如图7-47所示元器件符号到高压母线下方，准备绘制线路。

（2）单击“绘图”面板中的“直线”命令按钮，绘制起点在如图7-48所示端点，终点在如图7-49所示垂足的连线，效果如图7-50所示。

图7-47 复制元器件图7-48 捕捉端点图7-49 捕捉垂足

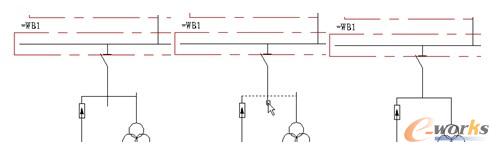

（3）单击“修改”面板中的“修剪”命令按钮，以图7-51虚线所示直线为修剪边，修剪掉光标所示的线头，结果如图7-52所示。

图7-50 绘制线条图7-51 指示线头图7-52 修剪线头

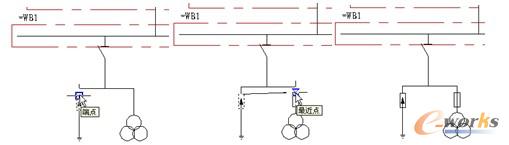

（4）单击“修改”面板中的“复制”命令按钮，以图7-53所示端点为复制基准点，以图7-54所示的最近点为复制目标点，把图中矩形向右复制一份，效果如图7-55所示。

图7-53 捕捉端点图7-54 捕捉最近点图7-55 复制图形

（5）单击“修改”面板中的“拉伸”命令按钮，适当调整图形使其整洁紧凑，效果如图7-56所示。

（6）单击“注释”面板中的“多行文字”命令按钮，在接地线符号左边标注文字，效果如图7-57所示。

（7）单击“绘图”面板中的“直线”命令按钮，在文字下方绘制水平直线，效果如图7-58所示。

图7-56 调整图形图7-57 标注文字图7-58 绘制直线

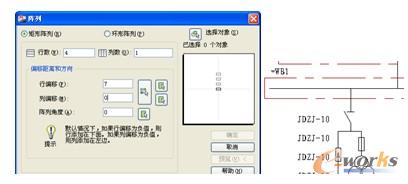

（8）单击“修改”面板中的“阵列”命令按钮，屏幕出现如图7-59所示的“阵列”对话框，设置各项数值，把文字向上阵列4行，行距为7，效果如图7-60所示。

图7-59 “阵列”对话框图7-60 阵列文字

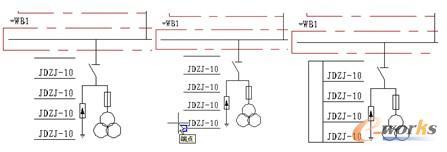

（9）单击“修改”面板中的“阵列”命令按钮，把文字下的直线向上阵列 5 行，行距为7，效果如图7-61所示。

（10）单击“绘图”面板中的“矩形”命令按钮，绘制起点在如图7-62所示端点的尺寸为-3×20的矩形，效果如图7-63所示。

图7-61 阵列直线图7-62 捕捉端点图7-63 绘制矩形

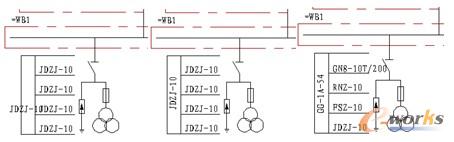

（11）单击“修改”面板中的“复制”命令按钮，把下边第2排文字向左复制一份，效果如图7-64所示。

（12）单击“修改”面板中的“旋转”命令按钮，把复制的文字旋转90°，使其恰好位于矩形框中，效果如图7-65所示。

（13）双击文字，在屏幕出现的“多行文字编辑器”面板中把文字改成如图7-66所示的文字。

图7-64 复制文字图7-65 旋转文字图7-66 编辑文字

（14）单击“修改”面板中的“移动”命令按钮，把线路向右方适当移动，调整它和文字的位置，效果如图7-67所示。

（15）单击“绘图”面板中的“矩形”命令按钮，绘制包含本线路的矩形，效果如图7-68所示。

图7-67 移动线路图7-68 绘制矩形

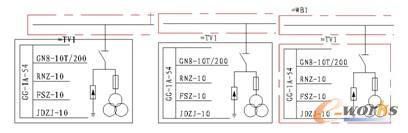

（16）单击“注释”面板中的“多行文字”命令按钮，在本线路上方标注代号，效果如图7-69所示。

（17）单击“修改”面板中的“拉伸”命令按钮，适当调整图形之间的位置，效果如图7-70所示。

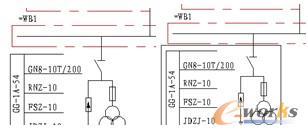

（18）把矩形转换成“功能框”上使用的线型，效果如图7-71所示。

图7-69 标注代号图7-70 调整图形图7-71 转换线型

第七章 工厂电气控制设计
