7.1.5 开关柜WL12和WL13

绘制步骤如下。

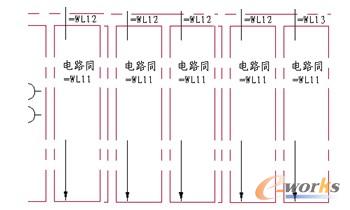

（1）单击“修改”面板中的“复制”命令按钮，把如图7-89虚线所示图形分别向右复制一份，并适当调整位置，效果如图7-90所示。

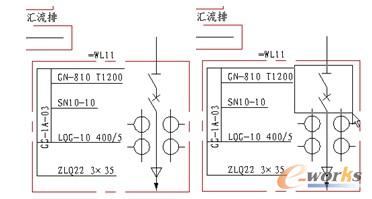

图7-89 指示复制的图形

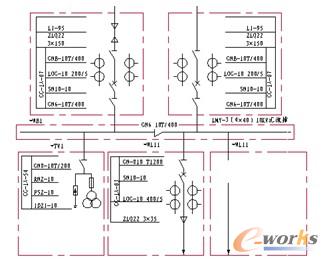

图7-90 复制图形

（2）局部放大新电路，预备下一步操作，效果如图7-91所示。

（3）双击本电路的文字代号，在“多行文字编辑器”面板中进行修改，效果如图7-92所示。

（4）单击“修改”面板中的“拉伸”命令按钮，把矩形向左适当缩短，效果如图7-93所示。

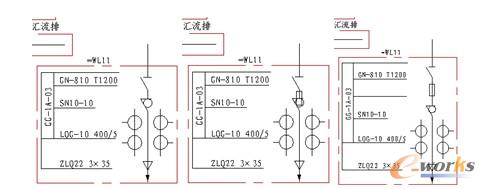

图7-91 局部放大图7-92 修改文字图7-93 适当缩短矩形

（5）单击“注释”面板中的“多行文字”命令按钮，在矩形中标注文字，表示本电路的电路图与左边线路相同，效果如图7-94所示。

（6）单击“修改”面板中的“复制”命令按钮，把电路的所有内容向右复制一份，形成新线路，效果如图7-95所示。

（7）双击文字，在屏幕出现的“多行文字编辑器”面板中修改新电路的文字代号，效果如图7-96箭头所示。

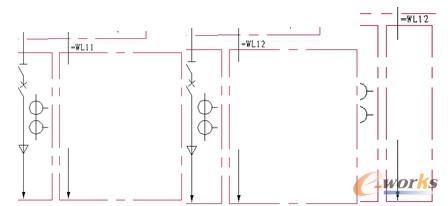

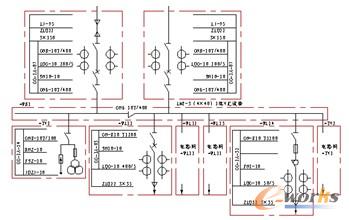

图7-94 标注文字图7-95 复制线路图7-96 修改文字

（8）单击“修改”面板中的“复制”命令按钮，把左边第 2 条电路的所有内容向右复制一份，形成新线路，效果如图7-97所示。

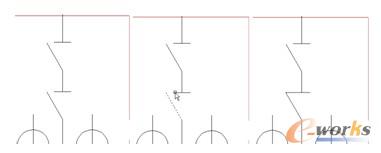

（9）修改开关的类型，添加一个断路器。单击“实用程序”面板中的“窗口”命令按钮，局部放大如图7-98光标所示图形，预备下一步操作，效果如图7-99所示。

（10）单击“修改”面板中的“删除”命令按钮，删除交叉的斜线，效果如图7-100所示。

（11）单击“修改”面板中的“复制”命令按钮，以横线的终点为复制基准点，以图7-101所示的端点为复制目标点，把横线向下复制一份，效果如图7-102所示。

（12）单击“修改”面板中的“圆角”命令按钮，把如图7-103虚线和光标所示直线之间倒圆角，圆角半径为0，效果如图7-104所示。

图7-97 复制线路图7-98 选择图形

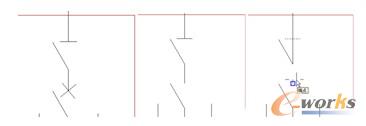

图7-99 局部放大图7-100 删除斜线图7-101 捕捉端点

图7-102 复制直线图7-103 捕捉线头图7-104 连接线头

（13）单击“绘图”面板中的“圆”命令按钮，绘制切点在如图7-105和图7-106所示位置的?2圆，效果如图7-107所示。

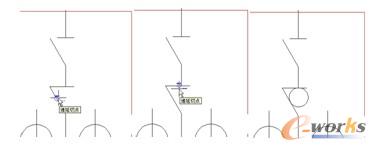

图7-105 捕捉一个切点图7-106 捕捉另一个切点图7-107 绘制圆

（14）单击“实用程序”面板中的“上一个”命令按钮，恢复视图，效果如图7-108所示。

（15）单击“修改”面板中的“复制”命令按钮，从左边复制一个用作熔断器的矩形到线路上，效果如图7-109所示。

（16）综合使用“拉伸”命令按钮、“移动”命令按钮和“复制”命令按钮，适当调整图形，使其整齐紧凑，效果如图7-110所示。

图7-108 恢复视图图7-109 复制矩形图7-110 调整图形

（17）双击文字，在屏幕出现的“多行文字编辑器”面板中按如图7-111所示修改文字。

（18）单击“修改”面板中的“复制”命令按钮，从左边复制一组简化线路到右边，效果如图7-112所示。

（19）双击文字，在屏幕出现的“多行文字编辑器”面板中修改新线路的文字代号，效果如图7-113所示。

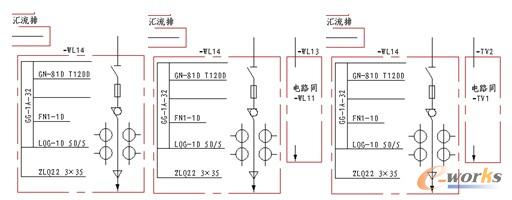

图7-111 修改文字图7-112 复制简化线路图7-113 修改线路代号

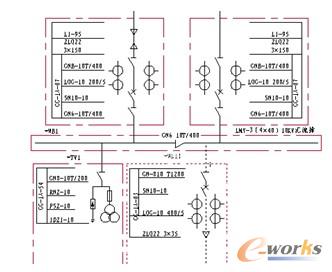

（20）单击“修改”面板中的“拉伸”命令按钮，拉伸如图7-114虚线所示图形，以图7-114所示端点为起点，以简化线路的上端点为终点，效果如图7-115所示。

（21）在“菜单浏览器”中选择“视图”→“三维视图”→“俯视”菜单命令，显示全部图形，效果如图7-116所示。

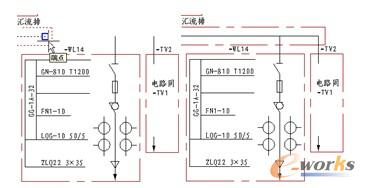

图7-114 捕捉端点图7-115 拉伸图形

图7-116 显示全部图形

（22）综合使用“拉伸”命令按钮和“移动”命令按钮适当调整图形，使其整齐紧凑，效果如图7-117所示。

图7-117 调整图形

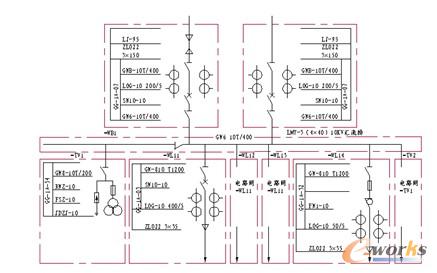

（23）单击“注释”面板中的“多行文字”命令按钮，在两条高压进线上标注参数和线路代号，效果如图7-118所示。

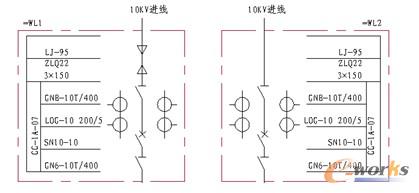

图7-118 标注进线文字

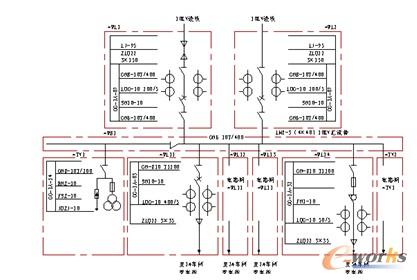

（24）单击“注释”面板中的“多行文字”命令按钮，标注各条出线的目的地，效果如图7-119所示。

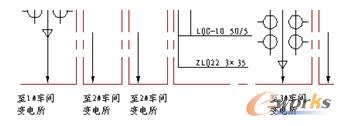

图7-119 标注出线目的地

（25）在“菜单浏览器”中选择“视图”→“三维视图”→“俯视”菜单命令，显示最后的图形，效果如图7-120所示。

图7-120 最后的图形
