第九章通用电动机控制设计

9.1.2 控制电路绘制

（1）单击“修改”面板中的“复制”命令按钮，向右复制一条线路，效果如图9-24所示。

（2）单击“修改”面板中的“删除”命令按钮和“绘图”面板中的“直线”命令按钮，修改线路，效果如图9-25所示。

（3）单击“修改”面板中的“修剪”命令按钮，修剪掉线头，效果如图9-26所示。

图9-24 复制线路图9-25 修改线路图9-26 修剪线头

（4）单击“绘图”面板中的“直线”命令按钮和“修改”面板中的“镜像”命令按钮，修改线路，绘制按钮控制起动/停止部分，效果如图9-27所示。

（5）单击“绘图”面板中的“直线”命令按钮，“修改”面板中的“镜像”命令按钮、“删除”命令按钮和“修剪”命令按钮，修改线路，并且绘制热继电器辅助触点部分，效果如图9-28所示。

（6）使用上述命令绘制接触器线圈，效果如图9-29所示。

（7）单击“绘图”面板中的“直线”命令按钮，绘制中性线。单击“修改”面板中的“复制”命令按钮，复制接线端子，效果如图9-30所示。

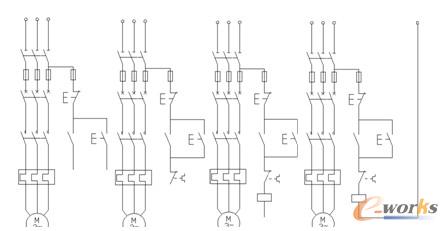

图9-27 绘制按钮图9-28 绘制热继电器图9-29 绘制接触器图9-30 绘制中性线和接线

触点线圈端子
