第五章绘制建筑平面图

4．字体

汉字字型优先考虑采用hztxt.shx和hzst.shx；西文优先考虑romans.shx和simplex或txt.shx。图5-5给出了不同中、西字体的设置情况，其宽度因子为0.7。图5-6所示为AutoCAD环境中设置文字样式时，其西文与中文字体的设置位置。所有中英文之标注宜按表5-1执行。

图5-5 不同中、西文字的效果比较

图5-6 AutoCAD环境中的字体设置

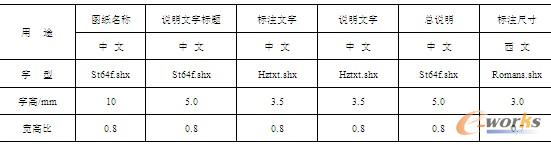

表5-1 常用字型表

注：中西文比例设置为1∶0.7，说明文字一般应位于图面右侧。字高为打印出图后的高度。

5．尺寸标注

尺寸界线应用细实线绘制，一般应与被注长度垂直，其一端应离开图样轮廓线不小于2mm，另一端宜超出尺寸线2～3mm。

尺寸起止符号一般用中粗（0.5b）斜短线绘制，其斜度方向与尺寸界线成顺时针45°，长度宜为2～3mm。半径、直径、角度与弧长的尺寸起止符号，宜用箭头表示。

互相平行的尺寸线，应从被注写的图样轮廓线由近向远整齐排列，应将大尺寸标在外侧，小尺寸标在内侧。尺寸线距图样最外轮廓之间的距离不宜小于10mm。平行排列的尺寸线的间距宜为7～10mm，并应保持一致。其所有注写的尺寸数字应离开尺寸线约1mm。

尺寸标注分外部尺寸和内部尺寸。

（1）外部尺寸

外部尺寸包括外墙三道尺寸（总尺寸、定位尺寸、细部尺寸）及局部尺寸。

总尺寸：最外一道尺寸，即两端外墙外侧之间的距离，也叫外包尺寸。

定位尺寸：中间一道尺寸，是两相邻轴线间的距离，也叫轴线尺寸。

细部尺寸：外墙上门窗洞口、墙段等位置大小尺寸。

局部尺寸：建筑外的台阶、花台、散水等位置大小尺寸。

（2）内部尺寸

内部尺寸包括室内净空、内墙上的门窗洞口、墙垛位置大小、内墙厚度、柱位置大小、室内固定设备位置大小等尺寸）。

6．剖切符号

剖切位置线长度宜为6～10mm，投射方向线应与剖切位置线垂直，画在剖切位置线的同一侧，长度应短于剖切位置线，宜为4～6mm。为了区分同一形体上的剖面图，在剖切符号上宜用字母或数字，并注写在投射方向线一侧。另外，其剖切符号只标注在底层平面图中。

7．指北针

指北针是用来指明建筑物朝向的。圆的直径宜为24mm，用细实线绘制，指针尾部的宽度宜为3mm，指针头部应标示“北”或“N”。需用较大直径绘制指北针时，指针尾部宽度宜为直径的1/8。

注意：剖切符号、指北针只在底层平面图中标注。

8．详图索引符号

图样中的某一局部或构件，如需另见详图，应以索引符号标出。索引符号是由直径为10mm的圆和水平直径组成，圆及水平直径均以细实线绘制。详图的位置和编号，应以详图符号表示。详图符号的圆应以直径为14mm的粗实线绘制。

9．引出线

引出线应以细实线绘制，宜采用水平方向的直线，与水平方向成30°、45°、60°、90°的直线，或经上述角度再折为水平线。文字说明宜注写在水平线的上方，也可注写在水平线的端部。

10．高程符号

高程符号用以细实线绘制的等腰直角三角形表示，其高度控制在3mm左右。在模型空间绘图时，等腰直角三角形的高度值应是30mm乘以出图比例的倒数。

高程符号的尖端指向被标注高程的位置。高程数字写在高程符号的延长线一端，以米为单位，注写到小数点后第3位。零点高程应写成“±0.000”，正数高程不用加“+”，但负数高程应注上“-”。

11．定位轴线

定位轴线应用细单点长画线绘制，定位轴线一般应编号，编号应注写在轴线端部的圆圈内，字高大概比尺寸标注的文字大一号。圆应用细实线绘制，直径为8～10mm，定位轴线圆的圆心，应在定位轴线的延长线上。

横向编号应用阿拉伯数字，从左至右顺序编写；竖向编号应用大写拉丁字母，从下至上顺序编写，但I、O、Z字母不得用做轴线编号。

5.1.4 建筑平面图中的图例

在绘制建筑平面图时，应采用表5-2中的常用建筑构配件图例。

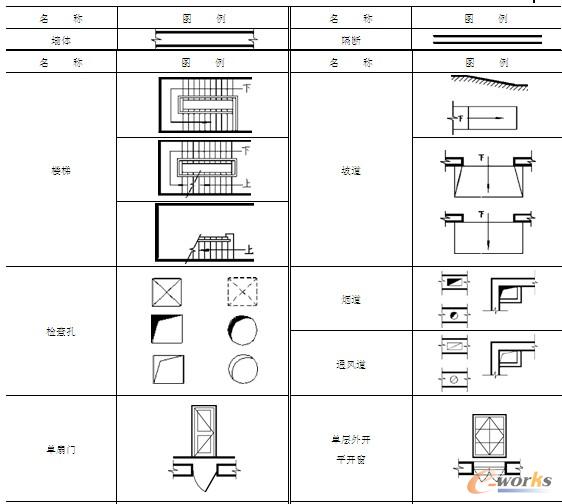

表5-2 常用建筑构配件图例

5.1.5 建筑平面图的绘制流程

用户在绘制建筑平面图时，其常规的绘制流程如图5-7所示。

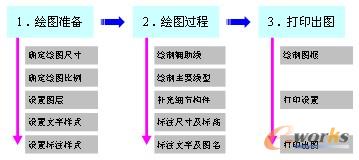

图5-7 建筑制图的常规流程
