第六章绘制建筑立面图

6.1.5 绘制建筑立面图的过程

下面以如图6-5所示的某小区别墅的正立面图为例，介绍在AutoCAD辅助绘图环境下绘制建筑立面图的具体过程。

1．设置绘图环境

绘制建筑立面图的绘图环境设置与绘制建筑平面图的绘图环境设置相同，可添加“地坪线”图层，线宽1.4b（b取0.5mm）。

快速简单的方法是打开已有的建筑平面图，按绘制立面图的需要适当添加图层，然后另存为建筑立面图文件即可。

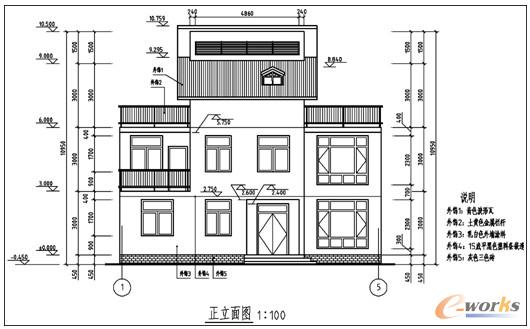

图6-5 小区别墅正立面图

2．调整平面图、绘制地坪线和轴线及纵向定位辅助线

1）将平面图中与正立面相关的图线保留，删除其他图线。

2）将平面图中剩余的图线按对正的方式移到图框的下方。

3）在图面的适当位置绘制地坪线。

4）利用“长对正”的作图原理绘制轴线及其他纵向定位辅助线，其效果见图6-6。

3．绘制立面第一层

1）依据门窗洞口的高度定位尺寸绘制门窗洞口的横向定位辅助线。结合纵向定位辅助线用中实线绘制门窗洞口，然后删除横向辅助线，如图6-7所示。

图6-6 确定定位轴线

图6-7 绘制门窗洞口

2）按如图6-8所示的图形尺寸在0层制作窗C1～C3和门M1的图块，然后分别在门、窗图层插入门和窗的图块，其效果如图6-9所示。

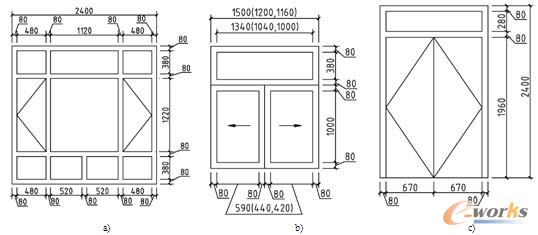

图6-8 绘制的门窗

a) C1窗户 b) C2～C3窗户 c) M1门

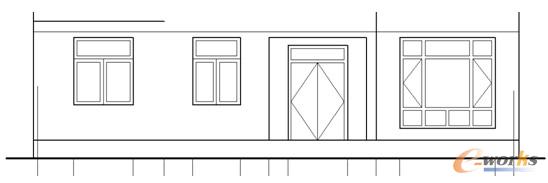

图6-9 插入的门窗

4．绘制立面标准层

1）依据二层平面图确定纵向定位辅助线。

2）依据门窗洞口的高度定位尺寸，绘制门窗洞口的横向定位辅助线。

3）用中实线绘制M2门洞，然后按图6-10所示的图形尺寸在0层制作门M2的图块，接着在门层插入门M2。

4）将立面第一层中C1、C2、C3窗洞及窗分别复制到第二层的指定位置。

5）按如图6-11所示的图形尺寸在指定位置绘制金属栏杆。第二层立面的效果如图6-12所示。

6）如果是高层建筑物，此时可将绘制好的立面标准层向上执行矩形阵列。

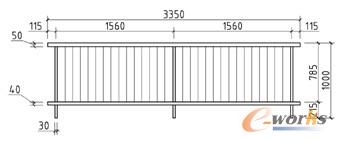

图6-11 绘制的金属栏杆

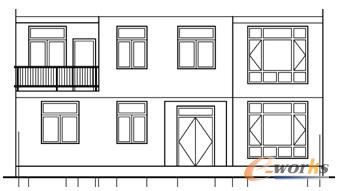

图6-12 第二层立面效果

第六章 绘制建筑立面图
