第一章 造型设计的实用功能剖析

1.1.3 草图操作的剖析与运用

    草图操作工具的实用命令如图1-76所示。这些命令也可以在【插入】菜单中找到。

1．交点

    使用此命令可在指定几何体通过草图平面的位置创建一个关联点和基准轴，交点从现有的 3D 曲线/边缘中捕捉重合约束，以及连接面的相切和法向方向。图1-77所示为交点在【扫掠】中的运用。

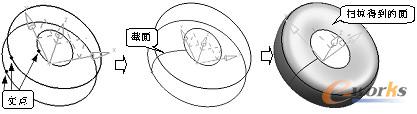

图1-77  交点在【扫掠】中的运用

    下面举例说明创建交点的操作过程。

操作步骤

    1）打开随书光盘上的文件example\cha01\through_point.prt，如图1-78所示。

    2）单击【特征】工具条上的 按钮，弹出的【创建草图】对话框如图1-79所示，选择基准坐标系的XZ平面，再单击【确定】按钮或按鼠标中键进入草图生成器。

图1-78  范例文件中的片体

图1-79  创建草图

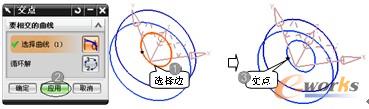

    3）单击【草图工具】工具条上的 按钮，系统弹出【交点】对话框。在图形窗口选择一条边，如图1-80所示，会显示交点的预览，然后单击【应用】按钮创建交点1。继续选择曲线求取与草图平面的交点。

图1-80  选择边线与草图平面求交
