第七章 自行车坐垫造型实例精讲

    10）选择菜单【插入】-【来自曲线集的曲线】命令，或单击【曲线】工具条中“投影曲线”按钮，系统弹出【投影曲线】对话框。选择要投影的曲线，接着选择要投影的对象，选择好投影对象后，指定矢量为Z轴方向，单击对话框中 按钮完成操作，如图7-9所示。

图7-9  投影曲线

    11）选择菜单【插入】-【基准/点】-【基准平面】命令，或单击【特征操作】工具条中“基准平面”按钮，系统弹出【基准平面】对话框。单击【类型】选项组下按钮，选择类型【按某一距离】，选择YZ面为平面参考面，接着在【偏置】选项组下【距离】文本框中输入值15，再单击对话框中“确定”按钮完成操作，如图7-10所示。

图7-10  创建基准平面

    12）选择菜单【插入】-【基准/点】-【点】命令，或单击【特征操作】工具条中“点”按钮，系统弹出【点】对话框。单击【类型】选项组下按钮，选择类型【交点】，选择如图7-11所示平面与曲线，即可得到相交点，再单击对话框中“确定”按钮完成操作。

    13）采用上述操作，创建基准点，如图7-12所示。

图7-12  创建基准点

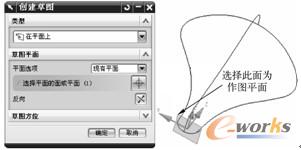

    14）选择菜单【插入】-【草图】命令，或单击【曲线】工具条中“草绘”按钮，系统弹出【创建草图】对话框。选择上一步所得平面为作图平面，再单击【创建草图】对话框中“确定”按钮进入草绘界面，如图7-13所示。

    15）绘制草绘截面，如图7-14所示。

图7-13  【创建草图】对话框

图7-14  草绘截面

    16）绘制好截面后，单击【草图生成器】中“完成草绘”按钮完成操作，如图7-15所示。

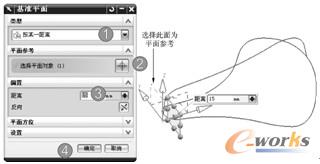

    17）选择菜单【插入】-【基准/点】-【基准平面】命令，或单击【特征操作】工具条中“基准平面”按钮，系统弹出【基准平面】对话框。单击【类型】选项组下按钮，选择类型【按某一距离】，选择YZ面为平面参考面，在【偏置】选项组下【距离】文本框中输入值83，再单击对话框中“确定”按钮完成操作，如图7-16所示。

图7-15  草绘所得

图7-16  创建基准平面

    18）选择菜单【插入】-【基准/点】-【点】命令，或单击【特征操作】工具条中“点”按钮，系统弹出【点】对话框。单击【类型】选项组下按钮，选择类型【交点】，选择如图7-17所示平面与曲线，即可得到相交点，再单击对话框中“确定”按钮完成操作。

    19)采用上述操作，创建基准点，如图7-18所示。

图7-17  创建基准点

图7-18  创建基准点
