第七章 自行车坐垫造型实例精讲

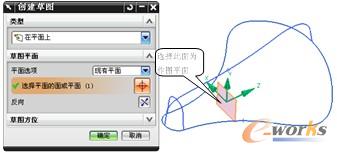

    20)选择菜单【插入】-【草图】命令，或单击【曲线】工具条中“草绘”按钮，系统弹出【创建草图】对话框。选择上一步所得平面为作图平面，再单击【创建草图】对话框中“确定”按钮进入草绘界面，如图7-19所示。

图7-19  【创建草图】对话框

    21）绘制草绘截面，如图7-20所示。

    22）绘制好截面后，单击【草图生成器】中“完成草绘”按钮完成操作，如图7-21所示。

图7-20  草绘截面

图7-21  草绘所得

    23）选择菜单【插入】-【基准/点】-【基准平面】命令，或单击【特征操作】工具条中“基准平面”按钮，系统弹出【基准平面】对话框。单击【类型】选项组下按钮，选择类型【按某一距离】，选择YZ面为平面参考面，在【偏置】选项组下【距离】文本框中输入值145.5，再单击对话框中“确定”按钮完成操作，如图7-22所示。

    24）选择菜单【插入】-【基准/点】-【点】命令，或单击【特征操作】工具条中“点”按钮，系统弹出【点】对话框。单击【类型】选项组下按钮，选择类型【交点】，选择如图7-23所示平面与曲线，即可得到相交点，再单击对话框中“确定”按钮完成操作。

图7-22  创建基准平面

图7-23  创建基准点

    25）采用上述操作，创建基准点，如图7-24所示。

    26） 选择菜单【插入】-【草图】命令，或单击【曲线】工具条中“草绘”按钮，系统弹出【创建草图】对话框。选择上一步所得平面为作图平面，再单击【创建草图】对话框中“确定”按钮进入草绘界面，如图7-25所示。

图7-24  创建基准点

图7-25  【创建草图】对话框

    27）绘制草绘截面，如图7-26所示。

    28）绘制好截面后，单击【草图生成器】中“完成草图”按钮完成操作，如图7-27所示。

图7-26  草绘截面

图7-27  草绘所得
