第九章 CPU扇叶造型实例精讲

9.2  创建扇叶主体

操作步骤

    1）运行UG NX 6.0软件。

    2）单击【标准】工具条上的“新建”按钮，系统打开【新建】对话框。在该对话框中选择【模型】模板（系统默认模型模块），在【名称】文本框中输入产品名称，在【文件夹】文本框中指定产品文件保存的路径，如图9-1所示。

    3）单击【新建】对话框中的【确定】按钮进入建模环境，如图9-2所示。

    4）在菜单中选择【插入】-【设计特征】-【回转】命令，或单击【特征】工具条上的“回转”按钮，系统弹出【回转】对话框。单击对话框【截面】组下的“草绘”按钮，系统弹出【创建草图】对话框，选取ZY平面为草图平面，如图9-3所示。

    5）单击【创建草图】对话框的“确定”按钮，系统进入草图界面, 绘制回转截面，如图9-4所示。

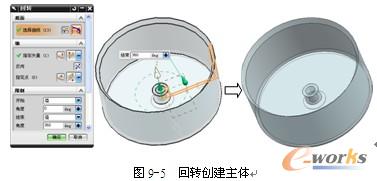

    6） 单击【草图生成器】工具条上的“完成草图”按钮，完成草图绘制并返回【回转】参数设置对话框。选取Z轴为回转中心轴，在【回转】对话框设置【限制】选项组下的【结束】参数为360，最后单击“确定”按钮生成实体，并关闭【回转】对话框，如图9-5所示。

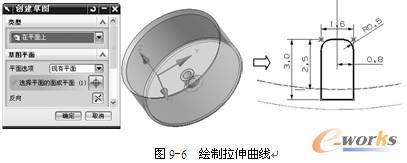

    7)在菜单中选择【插入】-【设计特征】-【拉伸】命令，或单击【特征】工具条上的“拉伸”按钮，系统弹出【拉伸】对话框。单击对话框【截面】组下的“草绘”按钮，系统弹出【创建草图】对话框，选取图9-6所示平面为草图平面，单击【创建草图】对话框的“确定”按钮，系统进入草图界面，绘制拉伸截面。

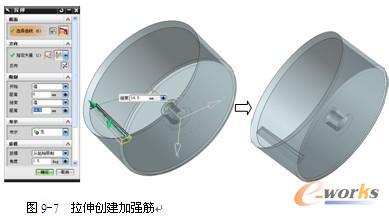

    8）单击【草图生成器】工具条上的 按钮，完成草图绘制并返回【拉伸】参数设置对话框。在【拉伸】对话框【限制】选项组下的【结束】参数文本框中输入14.5，在【拔模】组下的【拔模】选项中选择【从起始限制】，在【角度】文本框中输入1.5，最后单击 按钮生成实体，并关闭【拉伸】对话框，如图9-7所示。

    9）单击【特征】工具条上的“拉伸”按钮，系统弹出【拉伸】对话框。单击对话框【截面】组下的“草绘”按钮，系统弹出【创建草图】对话框，选取ZY平面为草图平面，单击【创建草图】对话框的“确定”按钮，系统进入草图界面，绘制拉伸截面，如图9-8所示。
