第一十一章 鼠标造型实例精讲

    9）绘制好截面后，单击【草图生成器】上的“完成草图”按钮，返回【拉伸】对话框，在【限制】选项组下【结束距离】中单击“值”下拉菜单选择【对称值】命令，在【限制距离】-【结束距离】文本框中输入深度值45，单击【拉伸】对话框上的“确定”按钮，完成拉伸操作，如图11-10所示。

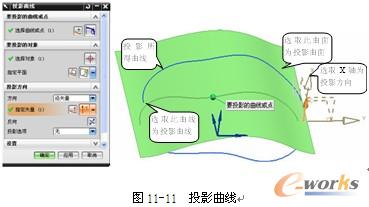

    10）选择菜单【插入】-【来自曲线集的曲线】-【投影】命令，或单击【曲线】工具条上的“投影曲线”按钮，系统弹出【投影曲线】对话框。在界面中选取投影曲线，单击鼠标中键，在界面中选取投影曲面，单击鼠标中键，在界面中选取X轴为投影方向，单击【投影曲线】对话框上的“确定”按钮，完成投影操作，如图11-11所示。

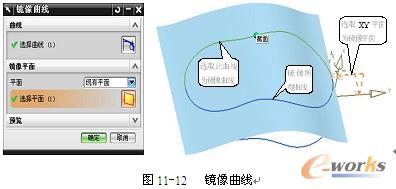

    11）选择菜单【插入】-【来自曲线集的曲线】命令，或单击【曲线】工具条上的“镜像曲线”按钮，系统弹出【镜像曲线】对话框。在界面中选取镜像曲线，单击鼠标中键，在界面中选取XY平面为镜像平面，单击【镜像曲线】对话框上的“确定”按钮，完成镜像操作，如图11-12所示。

    12）选择菜单【插入】-【草图】命令，或单击【特征】工具条上的“草图”按钮，系统弹出【创建草图】对话框。在界面中选取XY方向的基准平面，进入草绘界面，绘制截面，如图11-13所示。

    13）绘制好截面后，单击【草图生成器】上的“完成草图”按钮，完成草绘操作，如图11-14所示。

    14）选择菜单【插入】-【设计特征】-【拉伸】命令，或单击【特征】工具条上的“拉伸”按钮，系统弹出【拉伸】对话框。单击“设置”下“体类型-实体”的下拉菜单选择【片体】命令，在界面中选取ZY方向的基准平面，进入草绘界面，绘制截面，如图11-15所示。

    15）绘制好截面后，单击【草图生成器】上的“完成草图”按钮，返回【拉伸】对话框。在【限制】选项组的【结束距离】文本框中输入深度值45，单击【拉伸】对话框上的“确定”按钮，完成拉伸操作，如图11-16所示。

    16）选择菜单【插入】-【草图】命令，或单击【特征】工具条上的“草绘”按钮，系统弹出【创建草图】对话框。在界面中选取上步所得的拉伸平面，进入草绘界面，利用【点】、【艺术样条】命令，创建交点与样条曲线，单击“完成草绘”按钮，完成草绘操作，如图11-17所示。
