第一十一章 鼠标造型实例精讲

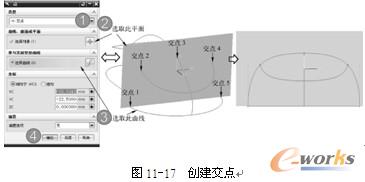

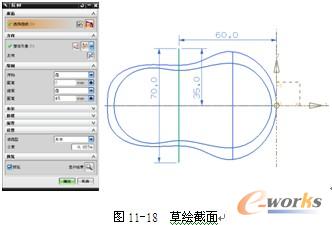

    17）选择菜单【插入】-【设计特征】-【拉伸】命令，或单击【特征】工具条上的“拉伸”按钮，系统弹出【拉伸】对话框。单击“设置”下“体类型-实体”的下拉菜单选择【片体】命令，在界面中选取ZY方向的基准平面，进入草绘界面，绘制截面，如图11-18所示。

    18）绘制好截面后，单击【草图生成器】上的“完成草图”按钮，返回【拉伸】对话框。在【限制】选项组下【结束距离】文本框中输入深度值45，单击【拉伸】对话框上的“确定”按钮，完成拉伸操作，如图11-19所示。

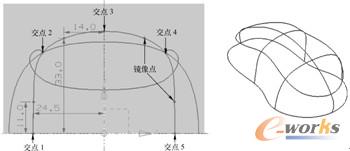

    19）选择菜单【插入】-【草图】命令，或单击【特征】工具条上的“草图”按钮，系统弹出【创建草图】对话框。在界面中选取上步所得的拉伸平面，进入草绘界面，利用【点】、【艺术样条】命令，创建交点与样条曲线，单击“完成草图”按钮，完成草绘操作，如图11-20所示。

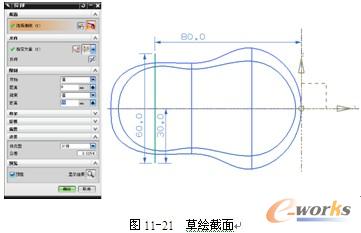

    20）选择菜单【插入】-【设计特征】-【拉伸】命令，或单击【特征】工具条上的“拉伸”按钮，系统弹出【拉伸】对话框。单击“设置”下“体类型-实体”的下拉菜单选择【片体】命令，在界面中选取ZY方向的基准平面，进入草绘界面，绘制截面，如图11-21所示。

图11-20  草绘所得

    21）绘制好截面后，单击【草图生成器】上的“完成草图”按钮，返回【拉伸】对话框。在【限制】选项组下【结束距离】文本框中输入深度值45，单击【拉伸】对话框上的“确定”按钮，完成拉伸操作，如图11-22所示。

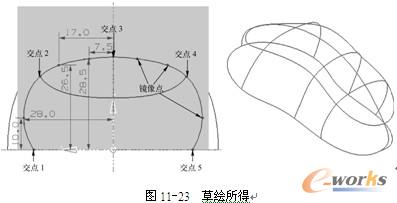

    22）选择菜单【插入】-【草图】命令，或单击【特征】工具条上的“草图”按钮，系统弹出【创建草图】对话框。在界面中选取上步所得的拉伸平面，进入草绘界面，利用【点】、【艺术样条】命令，创建交点与样条曲线，单击“完成草图”按钮，完成草绘操作，如图11-23所示。
