第五章 机壳手动分模实例精讲
第一十零节 镜像一模二腔

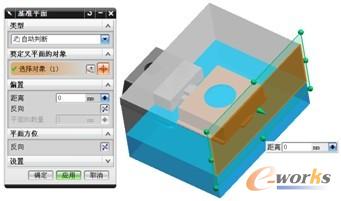

(1)选择主菜单的【插入】|【基准/点】|【基准平面】命令,或在【特征】工具栏中单击图标按钮,系统弹出【基准平面】对话框,在绘图区选择创建的平面,单击按钮,如图5-45所示。
(2)选择主菜单的【插入】|【关联复制】|【镜像体】命令,或在【特征】工具栏中单击图标按钮,系统弹出【镜像体】对话框,在绘图区选择所有成型体为体,选择基准为镜像平面,单击按钮,如图5-46所示。
(3)选择主菜单的【插入】|【组和体】|【求和】命令,或在【特征】工具栏中单击图标按钮,系统弹出【求和】对话框,选择型腔和型腔合并,单击按钮,合并结果如图5-47所示。
图5-45 创建镜像平面
(2)选择主菜单的【插入】|【关联复制】|【镜像体】命令,或在【特征】工具栏中单击图标按钮,系统弹出【镜像体】对话框,在绘图区选择所有成型体为体,选择基准为镜像平面,单击按钮,如图5-46所示。
图5-46 一模二腔结果图
(3)选择主菜单的【插入】|【组和体】|【求和】命令,或在【特征】工具栏中单击图标按钮,系统弹出【求和】对话框,选择型腔和型腔合并,单击按钮,合并结果如图5-47所示。
图5-47 合并结果
