第五章 机壳手动分模实例精讲

（1）使用【拉伸】|【求差】命令在前模仁中心位置拉伸?16的通孔，拉伸结果如图5-48所示。

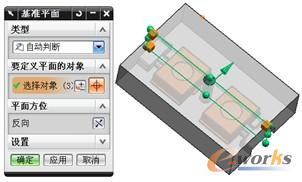

（2）使用【基准面】命令在前模仁中心位置位置创建基准平面，如图5-49所示。

图5-48  主流道孔

图5-49  创建基准面

（3）选择【插入】|【设计特征】|【回转】命令，或直接单击【特征】工具栏中的按钮。

（4）系统弹出【回转】对话框，单击【截面】菜单中的按钮，选择刚才创建的基准面为草绘面草绘截面，如图5-50所示。

（5）单击草绘按钮完成草绘，在【回转】对话框中，单击【轴】复选框下的按钮，然后在绘图区中选择回转中心线，结果如图5-51所示。

图5-50  绘制回转截面

图5-51  选择回转轴

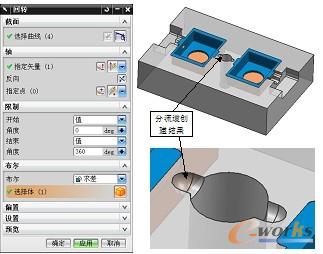

（6）在【限制】|【结束】|【角度】文本框中输入360，在【布尔】的下拉选项中选择【求差】并单击按钮，在绘图区中选择前模仁（前模仁为求差对象），最后单击【回转】对话框中的按钮完成分流道的创建，如图5-52所示。

图5-52  分流道创建结果

（7）使用拉伸求差的方法在前模仁创建浇口，创建结果如图5-53所示。

图5-53  浇口创建结果
