第八章 UG NX平面加工实例精讲

创建几何体组包括创建机床坐标系、创建工件和创建切削边界。

1．创建机床坐标系

（1）在【加工创建】工具栏中单击按钮，系统弹出【创建几何体】对话框，在此对话框中进行如图8-12所示的设置，接着单击按钮。
（2）此时系统弹出【MCS】对话框，如图8-13所示，在【指定MCS】选项处单击按钮（自动判断），接着在绘图区选择毛坯顶面为MCS放置面，然后单击按钮，完成加工坐标系的创建，结果如图8-14所示。

图8-12 【创建几何体】对话框

图8-13 【MCS】对话框

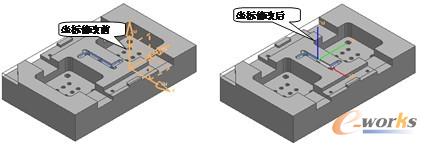

图8-14  创建机床坐标系

2．创建工件

（1）在【创建几何体】对话框中的【类型】下拉列表中选择【mill_planar】选项；在【几何体子类型】复选框中单击按钮；在【几何体】下拉列表中选择【MCS】选项；在【名称】文本框中输入WORKPIECE，并单击按钮，如图8-15所示。
（2）此时系统弹出【工件】对话框，如图8-16所示，在【指定部件】选项处单击按钮，系统弹出【部件几何体】对话框，然后在绘图区选择型腔作为工件几何体，单击按钮完成工件几何体操作，如图8-17所示。
（3）在【指定毛坯】选项处单击按钮，系统弹出【毛坯几何体】对话框，接着在绘图区选择工件作为毛坯几何体，单击按钮完成毛坯几何体操作，再单击按钮完成WORKPIECE操作，如图8-18所示。
专家提示：工件对平面铣操作没有直接意义，但是对2D或3D动态仿真是必需的。读者也可以这样理解：不定义工件时，刀路验证时只能进行重播操作，不能在软件界面看到实际的切削界面。

图8-15 【创建几何体】对话框

图8-16 【工件】对话框

图8-17 【部件几何体】对话框

图8-18 【毛坯几何体】对话框

3．创建切削边界

（1）在【创建几何体】|【类型】下拉列表中选择【mill_planar】选项；在【几何体子类型】复选框中单击按钮；在【几何体】下拉列表中选择【WORKPIECE】；在【名称】文本框中输入MILL_BND，接着单击按钮，如图8-19所示。
此时系统弹出【铣削边界】对话框，如图8-20所示，在【指定部件边界】选项处单击按钮，系统弹出【部件边界】对话框，在【部件边界】对话框中单击按钮，然后在绘图区选取顶面和所有底平面，单击按钮完成零件边界操作，如图8-21所示。
（2）在【铣削边界】对话框中的【指定毛坯边界】选项处单击按钮，系统弹出【毛坯边界】对话框，单击按钮，然后选取工件顶面为毛坯边界，单击按钮完成毛坯边界操作，如图8-22所示。

图8-19 【创建几何体】对话框

图8-20 【铣削边界】对话框

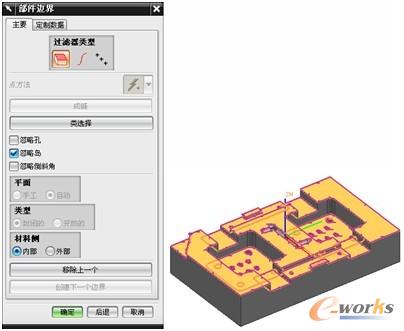

图8-21 【部件边界】对话框

（3）在【铣削边界】对话框中的【指定底面】选项处单击按钮，系统弹出【平面构造器】对话框，在绘图区选择底平面作为最低下限平面，单击按钮完成底平面操作，再单击按钮完成切削边界的操作，如图8-23所示。

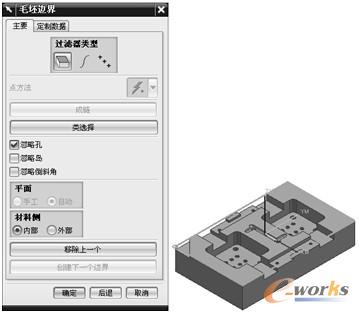

图8-22 【毛坯边界】对话框

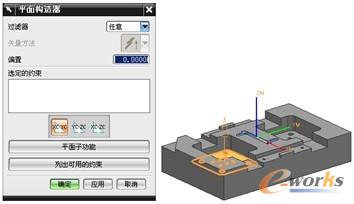

图8-23 【平面构造器】对话框

4．创建方法

（1）在【加工创建】工具栏中单击按钮，系统弹出【创建方法】对话框；在【类型】下拉列表中选择【mill_planar】选项；在【方法】下拉列表中选择METHOD选项；在【名称】文本框中输入MILL_R，接着单击按钮，如图8-24所示。
（2）系统弹出【铣削方法】对话框，在【部件余量】文本框输入0.5000，其余参数按系统默认，单击按钮完成切削方法操作，如图8-25所示。
（3）利用同样的方法，创建MILL_M（中加工）、MILL_F（精加工），其中中加工的部件余量为0.3；精加工部件余量为0。

图8-24 【创建方法】对话框

图8-25 【铣削方法】对话框
