9.4.3  SAS网络层

   作为一个网络，SAS当然也需要编址和寻址。SAS网络中的每个节点使用的地址与FC网络类似，也是一个64b长度的定长地址，也叫做WWN；但是与FC Fabric不同的是，SAS直接使用这个64b地址来路由数据包，而FC Fabric则使用另外分配的24b的Fabric ID来路由数据包。编址是为了寻址，寻址就需要有地址表，或者叫做路由表。每个Expander上运行着一种协议，用来执行整个系统中的Expander发现以及路由条目学习，这种协议叫做SMP，全称为Serial Management Protocol。

    我们首先来看只有一个SAS交换机或者交换芯片（或者SAS Expander）的情况下，SAS Expander是如何寻址的。熟悉IP路由的人很容易地就可以理解，对于直接连接在Expander上的终端节点，就属于直连模式，Expander在获取到它们的地址之后，会将这些地址加入路由表，并标明路由条目的模式属于“D”类型，即Direct。如图9-31所示，一个12端口的SAS Expander上接入了4块SAS磁盘，SAS磁盘为终端设备，Expander 会将这4条记录收录到路由表中，并标明为D类型。图中的SMP表示Serial Management Protocol，SMP在这里是一个抽象的对象，它作为一个实体路由协议和管理程序运行在每个Expander上，所以这里用它来代表每个Expander。由于目前的Expander是系统中唯一的一个，所以编号为SMP0，并且对应了一个虚拟的PHY12（第13个PHY并不存在）。

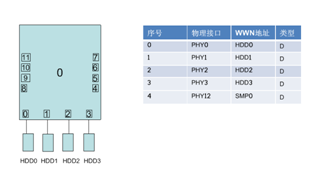

图9-31  SAS的寻址

    此时，我们再增加一个Expander，将这两个Expander级联起来。并且在第二个Expander上也连接4块SAS磁盘。此时的路由表如图9-32所示。





图9-32  SAS级联时的路由表

    上图中出现了一种新的路由类型，T类型，意思是Table Routes，暗指这种类型的路由条目是通过路由协议学习而得来的，并非自己本地直连的路由条目。SMP1表示新加入的Expander本身。然而，是否觉得缺了点什么呢？是的，磁盘和磁盘之间是不会通信的，磁盘只是作为Target端来等待Initiator端来发起指令。很显然Expander不是这个Initiator。我们需要向这个由两交换机（芯片）组成的网络中添加一个SAS Initiator，如图9-33所示。

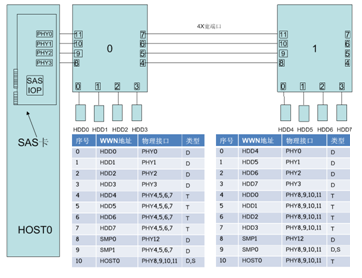

图9-33  SAS Initiator的引入

    上图中，Expander0的路由表中增加了一个条目，即它所连接的有一个直连终端，HOST0上的SAS适配卡，路由类型为“D,S”，D为直连类型。S即Subtractive，意义为默认路由，即，如果某个数据帧无法从D或者T类型的路由条目中找到目的地址，那么统统向S类型路由条目对应的PHY接口转发出去。SAS卡和Expander0之间同样运行着SMP协议，Expander0会学习到SAS卡为Initiator端，所以，Expander1也会学习到这条路由，但是Expander1的路由表中的默认路由显然应该设置为SMP0，即将具体路由未知的数据帧从连接SMP0的PHY转发出去。另外，Expander1也会同时学习到HOST0路由条目，但是不将其作为S类型，因为S类型路由存在的意义是可以在路由表中不保存HOST端的条目，在主机数量很大的时候，有利于保证路由效率。

    SAS协议规定，可以由多个Expander任意连接而组成一个SAS网络，但是这个网络可以接入的最大的终端节点不能超过128个，这个一级SAS网络中所有的Expander组成一个Expander set。如果要达到更大的接入容量，需要一个核心Expander，这个Expander可以最多具有128个PHY，可以接入最多128个上述的Expander Set。此核心Expander称为“Fanout Expander”，Expander Set中的Expander称为“Edge Expander”。这样，最大的SAS网络中可接入的总容量为128×128再减掉Expander互联所耗费的端口数。图9-34所示为Fanout Expander与Edge Expander的互联示意图。Fanout Expander作为整个SAS网络的核心，其上不允许再有S类型的路由，只能有D和T类型的路由。Edge Expander连接Fanout Expander的PHY，对应这个PHY的路由皆为S类型路由，因为Edge Expander只能将未知条目转发给核心。



图9-34  Fanout与Edge的互联

    每个独立的SAS网络被称为一个Domain。
