第四章 涂料片模具结构设计
第二节 标准模架
鉴于本例设计的是一模两腔的模具，可见模具结构应为常见的两板模（只有动模与定模）。
4.2.1 调用标准模架
在本节中我们使用LTOOLS创建标准模架，其创建过程如下。
操作步骤
操作步骤
1）在【LTOOLS】工具栏上单击【标准模架】按钮 ，系统弹出【LTOOLS_国产模架库】面板。然后设置如图4-27所示的选项。
2）在【LTOOLS_国产模架库】对话框中单击【规格】按钮，系统弹出【LTOOLS_选择模架规格】对话框，如图4-28所示。在此对话框中选择“2525”规格，并单击【确定】按钮。系统弹出【LTOOLS_选择模架型号】对话框，如图4-29所示。在此对话框中选“CI”型模架，单击【确定】按钮，完成模架的型号选择。
3）单击【LTOOLS_国产模架库】对话框中的【其他】按钮，系统弹出【LTOOLS_其他参数】对话框。然后在【A、B板间距】文本框中输入间距值为“1”，如图4-30所示。
4）接着命令行提示“选择基准点”，在绘图区单击拾取任一点作为基准点，系统自动调出按参数设计的模架（共4个视图），如图4-31所示。

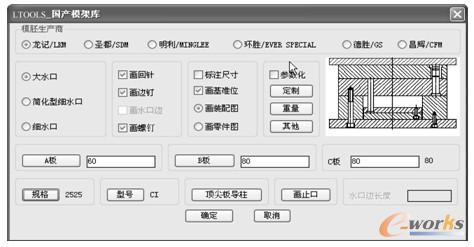

图4-27 【LTOOLS_国产模架库】对话框

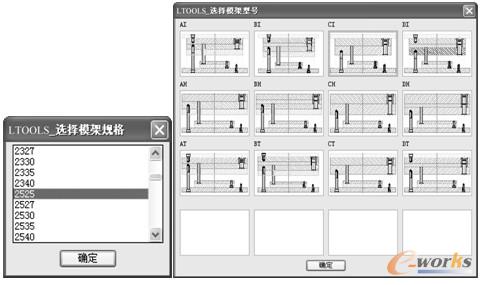

图4-28 选择模架规格图4-29选择模架型号
图4-30【LTOOLS_其他参数】对话框

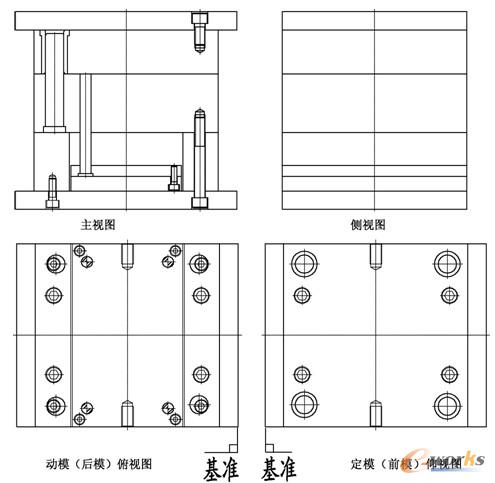

图4-31调用的4个视图标准模架
4.2.2 装配模仁
装配模仁就是将已经设计好的前、后模移动到模架合适的位置，也是进行模具结构设计的前提条件，装配模仁的过程如下。
移动复位杆的目的是为了方便看图，因为从标准模架库调出的模架图中，复位杆是在模架主视图中显示，而主视图需要做顶出系统，需把复位杆移动到侧视图中。
操作步骤
操作步骤
1）执行【移动】命令，框选主视图中要移动的复位杆，并选取复位杆中心线与面针板的交点作为移动基点，然后在侧视图中水平位置放置。使用约束工具，将复制的复位杆与模板边缘约束为“25”，结果如图4-32所示。
2）装配模仁。执行“M”（MOVE）快捷指令，框选要移动的前模仁，选取前模仁中心点作为移动基点，再选择前模架俯视图中心点为移动的目的点，完成前模仁的装配，如图4-33所示。

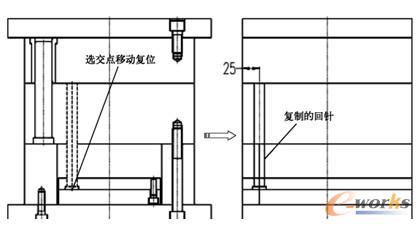

图4-32 移动复位杆

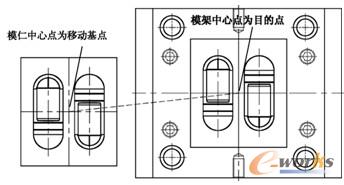

图4-33 装配前模仁
3）以同样的方法移动装配后模仁，最终结果如图4-34所示。

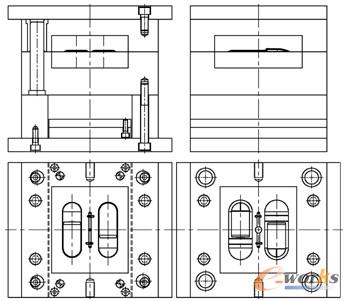

图4-34 装配后模仁的最终结果
4）模仁周边倒角、模板打避空孔。模具各个装配零件四周都应该倒角，原因是在搬运和装配零件时可避免划伤装配工人的手。用“CHA”（CHAMFER）倒角修剪命令对主视图的侧视图进行倒角，倒角距离为5mm，如图4-35所示。
图4-35 模仁边倒角
5）为方便模仁的装配，应对前后模视图模仁的四角画3个避空孔，再对模仁一角进行倒圆角，基准角模板的R角比模仁角小R2，最终结果如图4-36所示。
专家提示：在工厂实际生产中，需要在模架的A、B板型腔的内直角处打避空孔，目的是为了方便机床加工；另外基准角模板的R角比模仁小R2，既可防止模板R角与模仁R角相互干涉，又可防止在安装前后模仁时，把其装反。

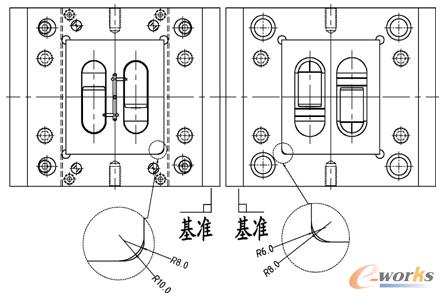

图4-36 模仁边倒圆角
