第四章涂料片模具结构设计

第三节模具总装图设计

模架及有关内容确定后，便可绘制模具装配图，在绘制装配图的过程中，对选定的浇注系统、冷却系统、顶出系统等做进一步完善，从结构上达到比较完美的设计。另外，根据需要添加紧固螺钉、模具总装图尺寸的标注及材料清单。

4.3.1 浇注系统设计

浇注系统设计包括对主流道，分流道截面形状及尺寸的确定，浇口位置的选择，浇口形式、浇口截面形状及尺寸的确定。

1. 主流道的设计

操作步骤

1）设计主流道时可直接从【LTOOLS】工具栏中调用合适的浇口套，在【LTOOLS】工具栏中单击【标】按钮，系统弹出【LTOOLS_标准零件库】对话框，如图4-37所示。再单击【喷嘴】按钮，系统弹出【LTOOLS_喷嘴】对话框。

2）在【LTOOLS_喷嘴】对话框中设置如图4-38所示的浇口套参数。

专家提示：因为此模具分流道留前模，所以喷嘴（浇口套）需要添加止转销，防止喷嘴转动而堵塞流道。当然将喷嘴长度减短，同样也可以防止堵塞流道。

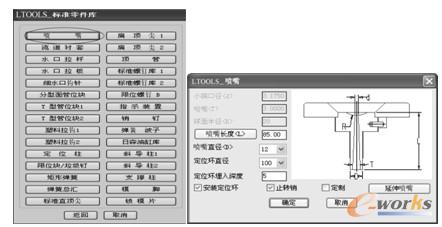

图4-37【LTOOLS_标准零件库】对话框图4-38【LTOOLS_喷嘴】对话框

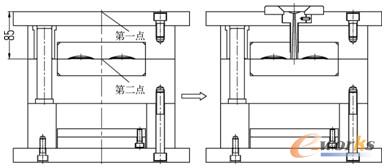

3）单击【LTOOLS_喷嘴】对话框的【确定】按钮关闭该对话框，然后在命令行提示下，选择主视图中面板（上模座板）中心点为第一点；再指定分型面与A板的交点为第二点，完成浇口套调用，如图4-39所示。

图4-39 主视图调用浇口套

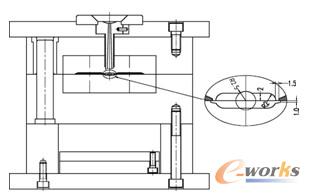

4）设计主流道浇口套。因为浇注系统在主视图中表现更为理想，也方便看图，所以主视图的浇口套可以只显示外形轮廓。利用长对正、宽相等、高平齐的投影原则设计主视图浇口套，创建结果如图4-40所示。

图4-40 加载浇口套

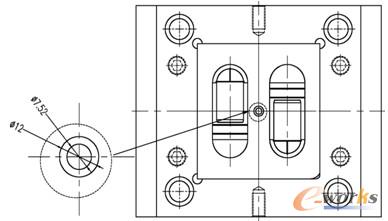

5）设计前模俯视图主流道。根据长对正、宽相等、高平齐的投影原则设计前模俯视图主流道。单击【绘图】工具栏中的【园】按钮或在命令行中输入“C”（CIRCLE）快捷指令并按空格键确定执行。在绘图区域中单击拾取前模俯视图中心点作为圆的中心点，绘制一个?12和一个?7.52的圆来表示前模俯视图主流道，结果如图4-41所示。

图4-41前模俯视图主流道的设计结果

2. 分流道的设计

分流道是塑胶进入型腔前的过渡部分，可通过截面形状、尺寸大小及方向变化使塑胶平稳进入型腔保证成型的最佳效果。

操作步骤

1）创建流道分布线。由于此模膛分布只有左右两个产品，所以在前后模仁的竖直中心线上绘制流道分布线即可。

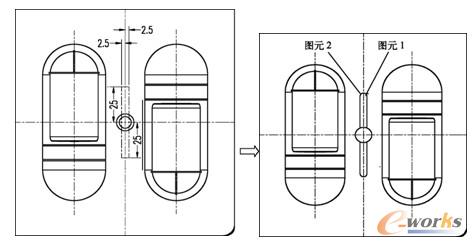

2）创建流道轮廓线。在【绘图】工具栏中单击【偏移】按钮，然后创建如图4-42所示的4条偏移直线，并利用【修剪】命令进行修剪。

3）在【绘图】工具栏中单击【倒圆角】按钮，接着选取图元1和图元2，系统自动将其倒圆角，如图4-43所示。

图4-42 修剪多余图元图 4-43倒圆角

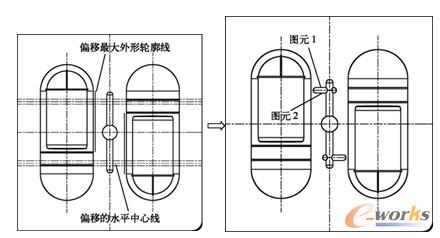

4）创建浇口部分的流道轮廓线。在【绘图】工具栏中单击【偏移】按钮，系统提示“指定偏移距离”，输入25，将模坯的水平中心线分别向上和向下偏移25mm，然后再把刚才偏移的两条水平中心线分别向上和向下偏移2mm。最后将两产品的两条最大外轮廓线分别向竖直中心线方向偏移3.5mm。最终偏移的效果如图4-44所示。

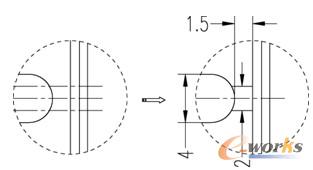

5）对其刚才偏移好的线进行修剪后，再单击【倒圆角】按钮，接着选取图元1和图元2，系统自动将其倒圆角，如图4-45所示。
