第二章 UG NX 7.0基本操作

    本节介绍关于工作坐标系（WCS）的一些典型操作。这些典型操作的命令位于菜单栏的“格式”|“WCS”级联菜单中。



2.5.1 变换工作坐标系



    下面介绍几种变换工作坐标系的典型操作。



    1．移动工作坐标系的原点

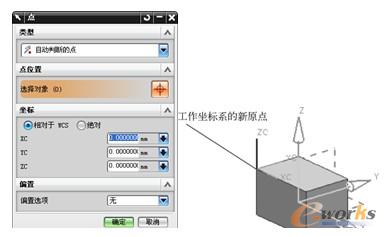

    在菜单栏中选择“格式”|“WCS”|“原点”命令，打开如图2-26所示的“点”对话框。在该对话框的“类型”下拉列表框中设置类型选项（可供选择的类型选项有“自动判断的点”、“光标位置”、“现有点”、“终点”、“控制点”、“交点”、“圆弧中心/椭圆中心/球心”、“圆弧/椭圆上的角度”、“象限点”、“点在曲线/边上”、“点在面上”、“两点之间”和“按表达式”等），接着根据相应的提示选择对象或输入参数等来定义原点新位置，单击“确定”按钮即可将工作坐标系的原点移动到新位置。典型示例如图2-27所示。



    2．动态移动和重定向WCS



    要动态移动和重定向WCS，那么在菜单栏中选择“格式”|“WCS”|“动态”命令，此时模型窗口出现如图2-28所示的动态操作手柄，拖动相关手柄或选择相应手柄后直接输入参数即完成操作。



    3．围绕其轴旋转WCS

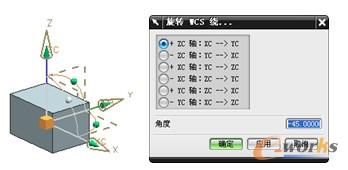

    在菜单栏中选择“格式”|“WCS”|“旋转”命令，系统弹出如图2-29所示的对话框，设置旋转轴选项和旋转角度，然后单击“应用”按钮或“确定”按钮。

图2-26 “点”对话框图2-27  移动工作坐标系的原点

图2-28  动态移动和重定向WCS       图2-29 “旋转WCS绕……”对话框



2.5.2 定向工作坐标系



    在“格式”|“WCS”级联菜单中，用于定向工作坐标系的命令有“定向”、“更改XC方向”和“更改YC方向”。

2.5.3 保存工作坐标系



    变换和定向工作坐标系后，可以在菜单栏中选择“格式”|“WCS”|“保存”命令，从而在当前WCS原点和方位创建坐标系对象。



2.5.4 显示工作坐标系



    用户可以设置显示工作坐标系（WCS）。它定义XC-YC平面，大部分几何体在该平面上创建。要显示WCS，则要求“格式”|“WCS”|“显示”命令处于被选中的状态。
