第二章 UG NX 7.0基本操作

第六节典型的对象编辑设置

本节介绍一些典型的对象编辑知识。

2.6.1 编辑对象显示

使用菜单栏的“编辑”|“对象显示”命令，可以修改对象的图层、颜色、线型、宽度、栅格数量、透明度、着色和分析显示状态。编辑对象显示的具体方法和步骤如下。

1）在菜单栏中选择“编辑”|“对象显示”命令，系统弹出如图2-30所示的“类选择”对话框。

2）结合使用“类选择”对话框，选择要编辑的对象，然后单击“类选择”对话框中的“确定”按钮。

3）系统弹出“编辑对象显示”对话框，如图2-31所示。在该对话框的“常规”选项卡中，可以编辑对象的图层、颜色、线型、宽度、着色显示（含透明度）和线框显示参数；而在“分析”选项卡中则可以编辑对象的分析显示状态，包括曲面连续性显示、截面分析显示、曲线分析显示、偏差度量显示和高亮线显示等。

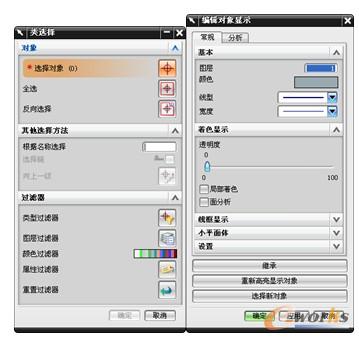

图2-30 “类选择”对话框图2-31 “编辑对象显示”对话框

4）在“编辑对象显示”对话框中单击“应用”按钮或“确定”按钮。

2.6.2 对象显示和隐藏

在菜单栏的“编辑”|“显示和隐藏”级联菜单中提供如下实用命令，如图2-32所示。

2.6.3 对象选择设置

用户可以根据设计需要来编辑对象的选择设置。与选择设置相关的编辑命令位于菜单栏的“编辑”|“选择”级联菜单中，如图2-33所示，它们的功能含义简述如下。

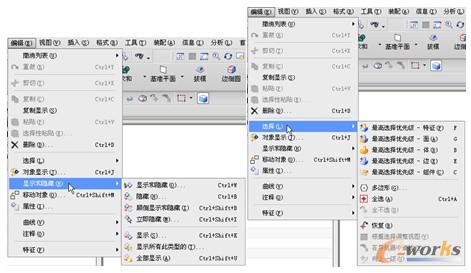

图2-32 “编辑”|“显示和隐藏”级联菜单图2-33 “编辑”|“选择”级联菜单

“最高选择优先级-特征”：将特征设置为最高的选择优先级，随后依次是面、体、边和组件。
“最高选择优先级-面”：将面设置为最高的选择优先级，随后依次是特征、体、边和组件。
“最高选择优先级-体”：将体设置为最高的选择优先级，随后依次是特征、面、边和组件。
“最高选择优先级-边”：将边设置为最高的选择优先级，随后依次是特征、面、体和组件。
“最高选择优先级-组件”：将组件设置为最高的选择优先级，随后依次是特征、面、体和边。
“多边形”：选择在图形窗口中绘制的多边形之内的所有对象。
“全选”：基于选择过滤器选择所有可见对象。该命令的快捷键为Ctrl+A。
“全不选”：取消选择所有当前选定的对象。
“恢复”：当从NX操作返回时，恢复全局选定的对象。
“根据选择调整视图”：使工作视图适合当前选定的对象。
“在导航器中查找”：在部件导航器或装配导航器中查找并高亮显示选定的对象。
“向上一级”：如果为某个操作启用了组件或组，则选择层次结构中上一级的对象。

2.6.4 移动对象

移动对象的一般方法和步骤如下。

1）在菜单栏中选择“编辑”|“移动对象”命令，系统弹出如图2-34所示的“移动对象”对话框。

2）在“对象”选项组中单击（对象）按钮，接着选择要移动的对象。

3）在“变换”选项组中，从“运动”下拉列表框中选择所需的一种运动选项，接着根据该运动选项指定运动参照及相关的参数。

4）在“结果”选项组中选择“复制原先的”单选按钮或“移动原先的”单选按钮，并设置“图层选项”、“距离/角度分割”值和非“关联副本数”。

5）在“设置”选项组中决定“创建追踪线”复选框的选取状态，并可以在“预览”选项组中决定是否预览等。

6）在“移动对象”对话框中单击“应用”按钮或“确定”按钮。

2.6.5 编辑对象属性

可以指派、复制、编辑、显示和删除对象名称和属性，其典型方法是在菜单栏中选择“编辑”|“属性”命令，系统打开“类选择”对话框，选择对象后，单击“确定”按钮，系统弹出对象属性对话框，然后在该对话框中进行编辑操作即可。图2-35所示为某拉伸特征的对象属性对话框，除了可以编辑特征属性之外，还可以在“常规”选项卡中更改特征名和查看对象的具体信息等。

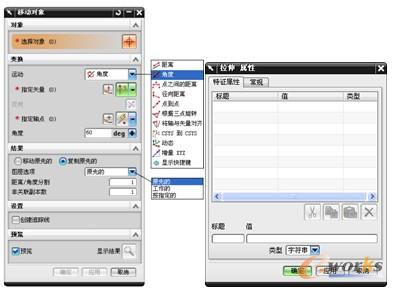

图2-34 “移动对象”对话框图2-35 对象属性对话框
