第二章 UG NX 7.5手动分模与实例精讲

由于产品容易受到热胀冷缩的作用，所以在设计模具时要计算其收缩率。

操作步骤

步骤1：选择【文件】-【打开】命令，或单击“打开”按钮，系统将弹出【打开】对话框，如图2-1所示，选择随书光盘中的原始文件|cha02|PAICHA_01.prt文件，并单击【OK】按钮。

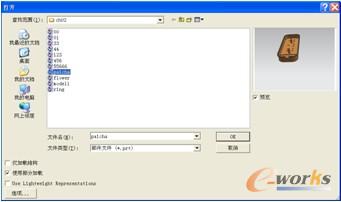

图2-1【打开】对话框

步骤2：选择主菜单的【插入】-【偏置缩放】-【缩放体】命令，系统弹出【缩放体】对话框，如图2-2所示。
.在【类型】下拉列表框选取 选项。
.在绘图区选取实体为要缩放的体。
.在【比例因子】文本框中输入“1.005”，其余参数按系统默认，单击【确定】按钮完成比例缩放操作。

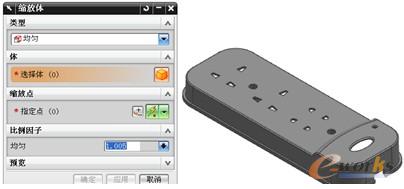

图2-2 收缩率设计
