第二章 UG NX 7.5手动分模与实例精讲

抽取区域的作用是为了后面创建模具的后模到其切割的作用。具体操作步骤如下。

操作步骤
步骤1：选择主菜单栏的【插入】-【关联复制】-【Extract Body（抽取）】命令，或在【特征】工具栏中单击“抽取”按钮，系统弹出【Extract Body（抽取）】对话框，如图2-3所示。

步骤2：在【类型】下拉列表框选取【面区域】选项，选择如图2-4所示的种子面，产品被复制的任何一个面都可以作为种子面，接着选择如图2-5所示的面作为边界面，操作过程中只有选择了对象，在【Extract Body（抽取）】对话框中的【区域选择】卷展栏中的【遍历内部边】复选框才会显示，在【设置】卷展栏中勾选【固定于当前时间戳记】及【隐藏原先的】的复选框，其余参数采用系统默认设置，单击【确定】按钮完成抽取操作，结果如图2-6所示。

图2-3【Extract Body(抽取)】对话框

图2-4 选择种子面

图2-5 选择边界面

图2-6 抽取结果

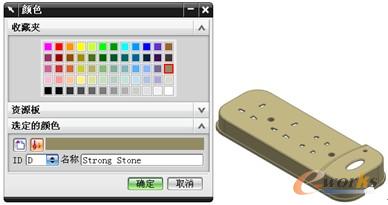

步骤3：选择主菜单栏的【编辑】-【对象显示】命令，系统会弹出【类选择】对话框，选择好对象后单击【确定】按钮系统会弹出【编辑对象显示】对话框，单击【颜色】按钮，系统会进入【颜色】对话框，选择好颜色后单击两次【确定】按钮，得出最后的抽取结果，如图2-7所示。

图2-7 改变抽取结果颜色
