第五章 UG NX 7.5平面铣教程与实例精讲

在【平面铣】刀轨设置中的【步距】下拉列表框有4种切削步进方式，分别是刀具平直（刀具直径）、恒定的、多个（可变的）、残余高度（残余波峰高度）。具体分析如表5-5所示。

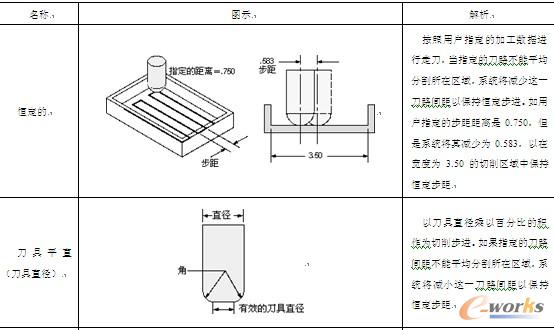

表5-5  切削步进分析

在【平面铣】对话框【刀轨设置】中的【切削层】处单击 按钮，系统弹出【切削层】对话框。在【类型】下拉列表框中有“恒定”、“用户定义”、“仅底部面”等类型，如图5-28所示。

    恒定（固定深度）：是指每次切削深度，除最后一层可能小于用户定义的切削深度外，其他层都是相等的。
    用户定义：通过输入数值来指定切削深度的“最大值”、“最小值”、“初始的”、“最终”、“侧面余量增量”，用户可根据实际情况来设定。
    仅底部面：仅一个切削层，指用户的底面即为它的加工深度。
    Floor then Critical Depths（底部面和岛的顶面）：只在底平面和岛顶面上创建一个切削层，岛顶面的切削层不会超出定义岛的边界，该选项对话框中所有选项都为不可用状态，适合精加工。
    Critical Depths（岛顶部的层）：只在岛顶面创建一个平面的切削层，该选项对话中“初始的”、“最终”、“侧面余量增量”可根据实际情况设定。

图5-28 【切削层】对话框

5.4.4 切削参数

在【平面铣】对话框【刀轨设置】中的【切削参数】处单击 按钮，系统弹出【切削参数】对话框，它包括了如下选项卡。
    策略：定义最常用或主要的参数。
    余量：定义粗、精加工切削参数。
    拐角：定义刀轨运行速度的控制。
    连接：定义【切削顺序】、【优化】及【开放刀路】选项。
    空间范围：定义【重叠距离】在切削工件侧面的进刀和退刀之间操作。
    更多：定义不在先前分类内的其他参数。

（1）【切削参数】中的【策略】选项卡的切削方向及切削顺序解析如表5-6所示。
