第七章 UG NX 7.5固定轴曲面轮廓铣教程与实例精讲

投影矢量定义“驱动点”投影到“部件表面”的方式和刀具要接触的“部件表面”侧。“驱动点”沿着“投影矢量”投影到“部件表面”上，如图7-129所示。“驱动点”移动时以“投影矢量”的相反方向（仍然沿着矢量轴）从“驱动曲面”投影到“部件表面”。“投影矢量”的方向决定刀具要接触的“部件表面”侧。刀具总是从“投影矢量”逼近的一侧定位到“部件表面”上。在图7-129中，驱动点 p1 以“投影矢量”的相反方向投影到“部件表面”上以创建 p2。【投影矢量】卷展栏如图7-130所示。

图7-129  驱动点投影到部件表面

图7-130 【投影矢量】卷展栏

1．指定矢量
选择【指定矢量】选项，系统会弹出【矢量】对话框，如图7-131所示。选择此对话框中的【固定】类型下拉选项可指定投影矢量，如图7-132所示。

图7-131 【矢量】对话框

图7-132  选择【固定】下拉选项

2．刀轴

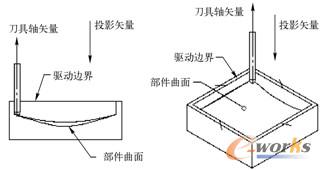

【刀轴】根据现有的“刀具轴”定义一个“投影矢量”。使用“刀轴”时，“投影矢量”总是指向“刀轴矢量”的相反方向，如图7-133所示。

图7-133  刀具轴投影矢量

3．远离点
【远离点】创建从指定的焦点向“部件表面”延伸的“投影矢量”。此选项可用于加工焦点在球面中心后的文本框中的内侧球形（或类似球形）曲面。“驱动点”沿着偏离焦点的直线从“驱动曲面”投影到“部件表面”。焦点与“部件表面”之间的最小距离必须大于刀具半径，如图7-134所示。

图7-134  远离点的投影矢量

4．朝向点

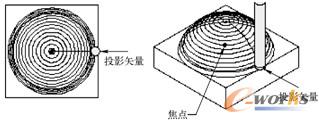

【朝向点】创建从“部件表面”延伸至指定焦点的“投影矢量”。此选项可用于加工焦点在球面中心处的外侧球形（或类似球形）曲面。
球面同时用作“驱动曲面”和“部件表面”。因此，“驱动点”以零距离从“驱动曲面”投影到“部件表面”。“投影矢量”的方向决定“部件表面”的刀具侧，使刀具从外侧向焦点定位，如图7-135所示。

图7-135  朝向点的投影矢量

5．远离直线（中心线）
【远离直线】创建从指定的直线延伸至部件表面的“投影矢量”。“投影矢量”作为从中心线延伸至“部件表面”的垂直矢量进行计算。此选项有助于加工内部圆柱面，其中指定的直线作为圆柱中心线。刀具的位置将从中心线移到“部件表面”的内侧。“驱动点”沿着偏离所选聚焦线的直线从“驱动曲面”投影到部件表面，如图7-136所示。

图7-136  远离直线的投影矢量

6．朝向直线（中心线）
【朝向直线】创建从“部件表面”延伸至指定直线的“投影矢量”。此选项有助于加工外部圆柱面，其中指定的直线作为圆柱中心线。刀具的位置将从“部件表面”的外侧移到中心线。“驱动点”沿着向所选聚焦线收敛的直线从“驱动曲面”投影到部件表面，如图7-137所示。

图7-137  朝向直线的投影矢量
