第七章 UG NX 7.5固定轴曲面轮廓铣教程与实例精讲

【固定轮廓铣】对话框中的【刀轨设置】卷展栏如图7-138所示。

图7-138 【刀轨设置】折叠选项卡

7.6.1 切削参数
在【刀轨设置】卷展栏中单击“切削参数”按钮，系统弹出【切削参数】对话框。该对话框中包括【策略】、【多条刀路】、【余量】、【安全设置】和【更多】选项卡，如图7-139所示。

1．策略
【策略】选项卡如图7-140所示。

图7-139 【切削参数】对话框

图7-140 【策略】选项卡

（1）在凸角上延伸：可在切削运动通过内凸角边时提供对刀轨的额外控制，以防止刀具驻留在这些边上。当勾上【在凸角上延伸】复选框前面的“√”时，它可将刀轨从部件上抬起少许而无需执行“退刀/转移/进刀”顺序，如图7-141所示。当不勾上【在凸角上延伸】复选框前面的“√”时，可指定最大拐角角度，若小于该角度则不会发生抬起。此抬起动作将输出为切削运动。此选项仅对于“固定轴曲面轮廓铣”可用，如图7-142所示。

图7-141  使用在凸角上延伸

图7-142  不使用在凸角上延伸

（2）在边上延伸：可以设置刀具路径在曲面边上向外延伸的距离，这样可以防止在曲面边界上留下余量。当勾上【在边上延伸】复选框前面的“√”时，如图7-143所示。当不勾上【在边上延伸】复选框前面的“√”时，如图7-144所示。

图7-143  使用在边上延伸

图7-144  不使用在边上延伸

（3）在边缘滚动刀具：通常是一种不希望出现的情况，它发生在驱动路径的延伸超出部件曲面的边界时，刀具沿着部件曲面的边界滚动很可能会过切部件。【在边缘滚动刀具】控制刀具是否发生边缘滚动。当勾上【在边缘滚动刀具】复选框前面的“√”时，如图7-145所示。当不勾上【在边缘滚动刀具】复选框前面的“√”时，如图7-146所示。

图7-145  没有删除边缘滚动

图7-146  删除边缘滚动

2．多条刀路
一般的精加工操作只会在部件表面上生成一层刀具路径，但在某些粗加工后余量较大的区域中，不能通过一层切削达到要求时，可以使用多条刀路（多层切削），逐层切削材料。多刀路切削只在指定了部件几何时才可用，如果没有指定部件几何，则只能在驱动几何上生成一层刀具路径。在多条刀路切削中，每层切削路径都是通过偏置部件几何表面法向接触点得到的。

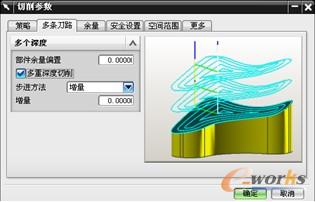

【多条刀路】选项卡如图7-147所示。

图7-147 【多条刀路】选项卡
