第一十零章 UG NX 7.5打印机盖自动分模与数控加工综合实例精讲

操作步骤

步骤1：在【注塑模向导】中单击“工件”按钮，系统弹出【工件】对话框。

步骤2：在【限制】文本框设置工件高度偏距，在【开始】前模偏置距离的文本框中输入“-120”，在【结束】后模偏置距离的文本框中输入“120”，最后单击【确定】按钮自动生成工件，如图10-6所示。

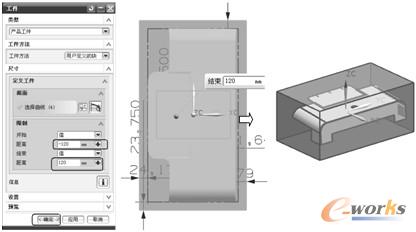

图10-6  工件的创建过程

10.2.5型腔布局

型腔布局功能用来添加、移除或重定位模具装配结构里的分型组件。在型腔布局中，布局组件下有多个产品节点，每添加一个型腔，就会在布局节点下面添加一个产品子装配组件。该例子选择的是一模一腔，如图10-7所示。

图10-7  型腔布局

10.2.6曲面补片

用于修补曲面上的孔，具体操作步骤如下。

操作步骤

步骤1：在【注塑模向导】中单击“Mold Parting Tools”按钮，系统将弹出【Mold Parting Tools】工具栏。

步骤2：在【Mold Parting Tools】工具栏中单击“曲面补片”按钮，系统将弹出【边缘补片】对话框。然后默认对话框的参数设置，单击【确定】按钮完成曲面补片操作，如图10-8所示。

图10-8 【边缘补片】对话框与补片结果

10.2.7 定义区域

具体操作步骤如下。

操作步骤
步骤1：在【注塑模向导】中单击“Mold Parting Tools”按钮，系统将弹出【Mold Parting Tools】工具栏。

步骤2：在【Mold Parting Tools】工具栏中单击“定义区域”按钮，系统将弹出【定义区域】对话框。在对话框中单击“型腔区域”按钮，在绘图区选择要作为型腔的面，然后在该对话框中勾选【创建区域】和【创建分型线】复选框，单击【应用】按钮完成型腔区域的设定，如图10-9所示。

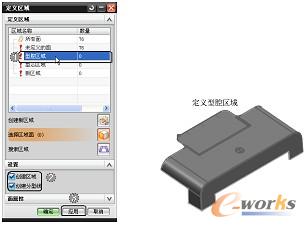

图10-9 【定义区域】对话框及结果
