时间历程后处理器可用于检查模型中指定点的分析结果与时间、频率等的函数关系，能实现从简单的图形显示和列表到诸如响应频谱生成等的复杂操作。例如在瞬态分析中可以绘制出结果项随时间变化的关系，在非线性结构分析中，以图形的形式表示作用力与时间的关系。

通过输入Post26操作命令或GUI路径命令（Main Menu：TimeHist Postpro）方式启动ANSYS时间历程后处理器。

1．定义变量

时间历程后处理器的所有操作都是相对于变量而言的，是结果项与时间（或频率）的简表。所需的结果项可以是节点处的UX位移、单元的热流量、节点处产生的力、单元的应力、单元的磁通量等。

用户可以使用下列命令定义时间历程后处理器的变量：
Main Menu：TimeHist Postpro→Define Variables。
在弹出的如图4-12所示的Defined Time-History Variables对话框中，单击Add按钮，在弹出如图4-13所示的Add Time-History VariabLes对话框中选择要绘制的选项，单击OK按钮完成相应的后续处理。

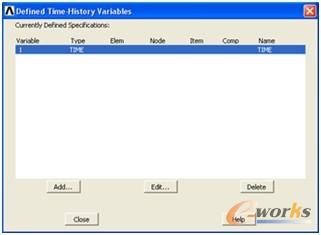

图4-12  定义变量对话框

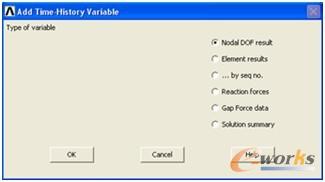

图4-13变量添加对话框

2．绘制变量曲线图

用户可以使用下列命令绘制变量曲线图：
Main Menu：TimeHist Postpro→Graph Variables。
弹出Graph Time-History Variables对话框，如图4-14所示，可在一个图框中显示多达9个变量的图形。默认的横坐标（X轴）为变量1：静态或瞬态分析时表示时间，谐波分析时表示频率。在NVAR1 1st Variable to graph文本框中输入所定义的变量编号，单击OK按钮，图形窗口中将出现一个曲线图。

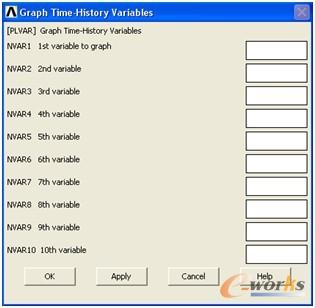

图4-14绘制变量的选择对话框
