第三章空间曲线与基准特征

在一个模型文档的“插入”|“曲线”级联菜单中可以找到用于绘制基本曲线的命令，包括“直线”命令、“圆弧/圆”命令、“直线和圆弧”命令集、“螺旋线”命令和“艺术样条”命令，如图3-1所示。

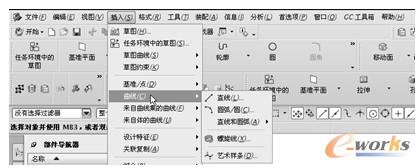

图3-1 用于绘制基本曲线的命令

3.1.1 绘制直线

除了可以在平面草图中创建直线之外，还可以直接在NX设计环境空间中创建一条直线。下面简要地介绍在NX设计环境空间中创建一条空间直线的方法和步骤。

在NX设计环境空间中，从菜单栏中选择“插入”|“曲线”|“直线”命令，或者在“曲线”工具栏中单击“直线”按钮，系统弹出如图3-2所示的“直线”对话框。

系统提示指定起点、定义第一约束，或选择成一角度的直线。在“起点”选项组的“起点选项”下拉列表框中选择起点选项（可供选择的起点选项包括“自动判断”、“点”和“相切”），接着选择相应的参照来定义起点。

也可以在“起点”选项组中单击“点构造器”按钮，系统弹出如图3-3所示的“点”对话框，通过“点”对话框来指定直线的起点。

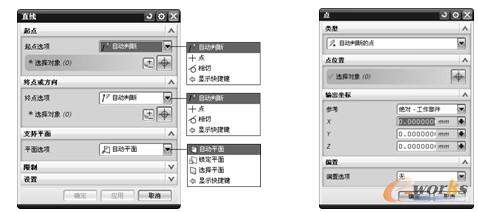

图3-2 “直线”对话框图3-3 “点”对话框

此时，在状态栏中出现“指定终点、定义第二约束或选择成一角度的直线”的提示信息。在“终点或方向”选项组中指定终点选项（可供选择的终点选项有“自动判断”、“点”和“相切”），并选择相应参照对象来定义终点。注意，用户同样可以使用点构造器来指定直线的终点。

如图 3-4 所示，在“支持平面”选项组中设定平面选项，例如选择“自动平面”、“锁定平面”或“选择平面”；在“限制”选项组中设置起始限制和终止限制条件等；在“设置”选项组中设置“关联”复选框的状态，并根据设计情况决定是否单击“延伸至视图边界”按钮。

单击“直线”对话框中的“应用”按钮或“确定”按钮，从而完成在空间中创建一条直线。

在NX设计环境空间中绘制一条直线的典型示例如图3-5所示。

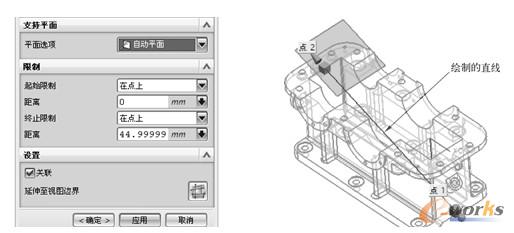

图3-4 设置其他选项图3-5 在空间中指定两点来绘制直线

3.1.2 绘制圆弧/圆

菜单栏中的“插入”|“曲线”|“圆弧/圆”命令（其对应的“圆弧/圆”按钮位于“曲线”工具栏中）用于在NX设计环境空间中创建圆弧特征/圆特征。

在菜单栏中选择“插入”|“曲线”|“圆弧/圆”命令，或者在“曲线”工具栏中单击“圆弧/圆”按钮，系统弹出“圆弧/圆”对话框。在“类型”选项组中可以选择“三点画圆弧”选项或“从中心开始的圆弧/圆”选项。

当选择“三点画圆弧”选项时，需要分别指定起点和端点，还需要指定中间点（或半径）、限制条件等，如图 3-6 所示；当选择“从中心开始的圆弧/圆”选项时，需要先指定中心点，接着指定通过点、半径并设定限制条件等，如图3-7所示。

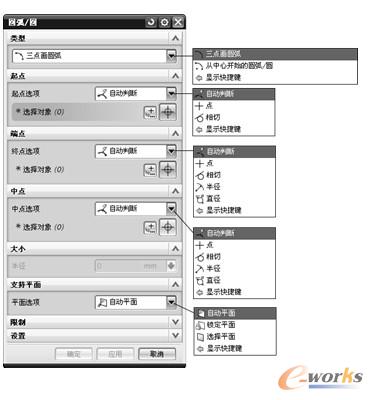

图3-6 “圆弧/圆”对话框1

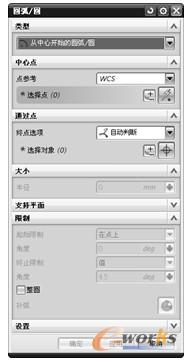

图3-7 “圆弧/圆”对话框2

3.1.3 使用“直线和圆弧”命令集

“直线和圆弧”命令集如图 3-8a 所示，其对应的按钮位于如图 3-8b 所示的“直线和圆弧”工具栏中。如果设计界面没有显示“直线和圆弧”工具栏，那么需要由用户将它调出来。

下面以表的形式列出“直线和圆弧”命令集中各命令的功能用途，如表 3-1所示。

a） b）

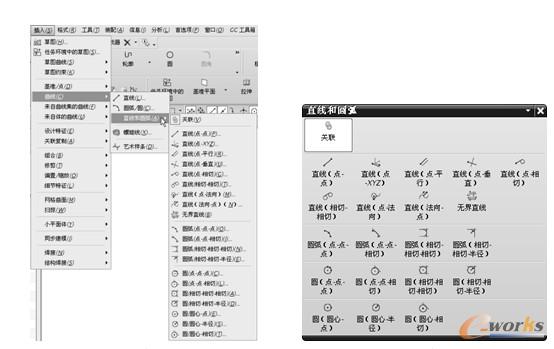

图3-8 使用“直线和圆弧”命令集

a）“插入”|“曲线”|“直线和圆弧”级联菜单 b）“直线和圆弧”工具栏

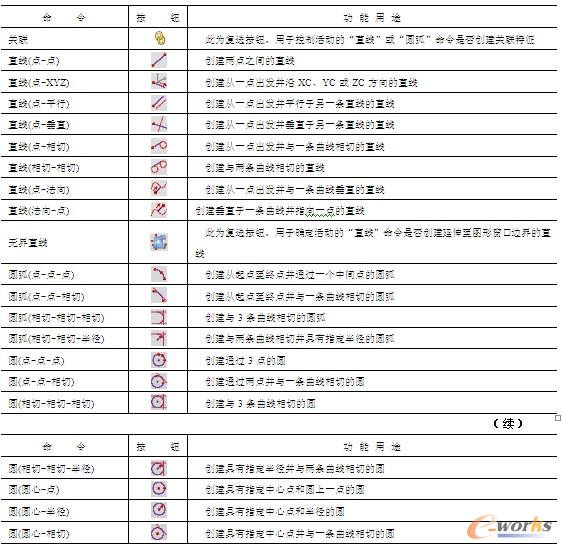

表3-1 “直线和圆弧”命令集的功能用途
