第九章 NX中国工具箱应用与同步建模



    2．制图工具



    GC工具箱提供的制图工具包括“替换模板”、“图纸拼接”、“导出零件明细表”、“编辑零件明细表”和“装配序号排序”，如图9-9所示。这些制图工具命令的主要功能含义如下。

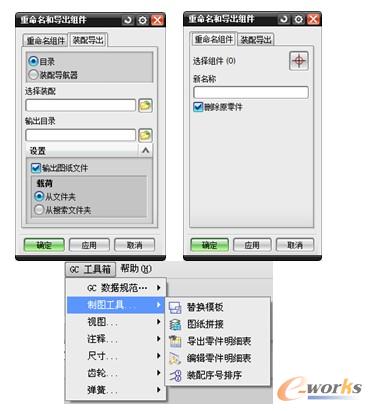

图9-8  “重命名和导出组件”对话框                    图9-9  GC工具箱的制图工具



    “替换模板”命令：用于对当前图纸的模板进行替换。选择此命令，将弹出如图9-10所示的“工程图模板替换”对话框，分别选择要替换的图纸页和选择替换模板等，从而实现对当前图纸中选定的图纸页进行替换。注意，当勾选“添加标准属性”复选框时，倘若当前部件中不存在配置文件中的属性则自动创建，倘若已经存在则不考虑。



    “图纸拼接”命令：此制图工具命令只支持公制的图纸。选择此命令，弹出如图9-11所示的“图纸拼接”对话框，利用该对话框可以实现以下功能：添加图纸文件到拼图列表；从列表中删除不需要拼图的图纸文件；调整列表中图纸文件的拼接顺序；添加文件夹中的图纸文件到拼图列表，系统自动过滤掉非图纸文件；设置输出图纸大小（滚筒或自定义）；灵活的输出格式（cgm、dxf、pdf）；根据间隙智能地自动优化图样排列，节省纸张（系统提供两种拼接方式，即“自动优化”和“顺序导入”，默认情况下为“自动优化”拼接方式，以帮助用户节省纸张）。



    “导出零件明细表”命令：此制图工具命令主要用于辅助用户将零件图中的明细表内容输出为指定格式的Excel文件。用户通过配置文件指定零件明细表中属性名称与Excel模板之间的映射关系，通过不同模板的应用，可以满足不同要求的明细表（如组件明细表、标准件模型表、外协件明细表等）的输出。选择此制图工具命令，系统弹出如图9-12所示的“明细表输出”对话框，从中进行导出零件明细表的相关操作即可。

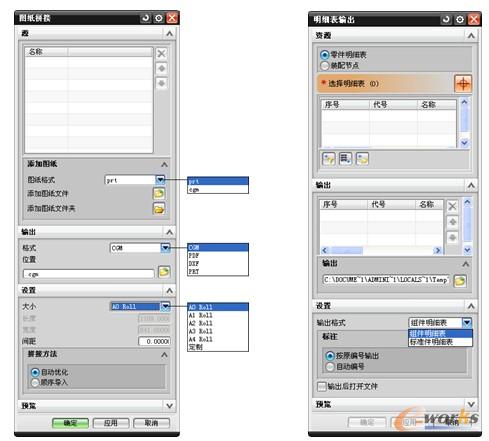

图9-11  “图纸拼接”对话框                 图9-12  “明细表输出”对话框



    “编辑零件明细表”命令：此制图工具命令主要用于对明细表进行编辑，以及更新明细表中零件的件号。选择此制图工具命令，弹出如图9-13所示的“编辑零件明细表”对话框，接着选择要编辑的明细表，编辑所选明细表中的内容以及更新明细表的件号。注意，勾选“对齐件号”复选框时打开对齐件号的功能，可设置对齐件号的距离值。



    “装配序号排序”命令：在装配图样上对装配件号进行标注时，通常件号的显示较为混乱，此时可以使用“装配序号排序”命令。该命令可快速地自动对齐件号并按照序号进行排序。选择此制图工具命令时，弹出如图9-14所示的“装配序号排序”对话框，接着选择需要排序的初始装配序号，在“设置”选项组中设置“顺时针”复选框的状态（勾选“顺时针”复选框时，排序按照顺时针方式进行，否则排序按照逆时针方式进行），并控制零件序号与视图间的间距。

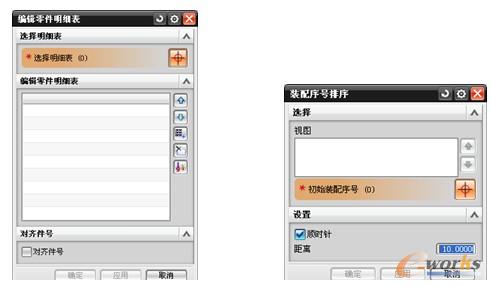

图9-13  “编辑零件明细表”对话框                 图9-14  “装配序号排序”对话框



    3．视图工具



    GC工具箱提供的视图工具包括“曲线编辑”、“图纸对象3D-2D转换”、“编辑剖视图边界”、“局部剖切”和“曲线剖”，这些视图工具命令位于制图模式菜单栏的“GC工具箱”|“视图”级联菜单中，它们的主要功能含义如下。



    “曲线编辑”命令：此命令主要进行视图曲线相关的编辑，可擦除曲线或恢复擦除的曲线，对需要更改的对象进行过滤选择，要求针对图纸视图中的线条类型进行过滤，以帮助用户进行选择。



    “图纸对象3D-2D转换”命令：此命令可以快捷地将视图上的空间曲线或边自动投影转化为平面的草图曲线，以方便用户对平面视图进行编辑、修改。



    “编辑剖视图边界”命令：NX原有的剖面线创建与编辑功能较为繁琐，而该命令的主要目的是提供快速编辑剖面线边界的方法，具体功能包括快速改变剖面线的边界、实现剖面线的编辑与修改、设置剖面线边界的线宽与线型。



    “局部剖切”命令：使用普通剖切功能往往是将所选位置的结构“切透”，而NX局部剖则需要绘制剖切的范围，相对比较麻烦。若使用此视图工具命令则能够局部取剖面线做工艺图，剖面的宽度、深度均可由用户自定义，并且可自动将剖切面的截面边曲线转化为圆弧线。



    “曲线剖”命令：在创建图纸时，使用该命令可以按照定义的曲线进行视图剖切并展开。



    4．注释工具与尺寸工具



    在UG NX 8.0制图模式下，GC工具箱还提供了实用的注释工具与尺寸工具，如图9-15所示。在制图中使用这些注释工具与尺寸工具，可以很方便地进行符合国家标准的工程图注释与尺寸处理。例如，使用“GC工具箱”|“尺寸”|“对称尺寸标注”命令，可以创建图纸中的对称尺寸，这是很实用和快捷的。由于注释工具与尺寸工具命令的应用较为简单，并且限于图书篇幅，在此不作深入介绍，希望读者在平时的学习和工作中稍加研习。



a)                                      b)

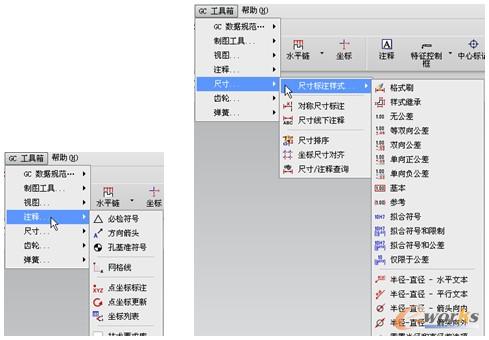

图9-15  制图中GC工具箱提供的注释工具与尺寸工具

a) 注释工具  b) 尺寸工具



    5．齿轮建模工具及出图工具



    GC工具箱提供的齿轮建模工具命令如图9-16所示。使用相应的齿轮建模工具命令可以分别创建圆柱齿轮、锥齿轮、格林森锥齿轮、奥林康锥齿轮、格林森准双曲面齿轮和奥林康准双曲面齿轮。



    另外，切换到其制图模式，GC工具箱提供了两个实用的齿轮出图工具命令，如图9-17所示。其中，“齿轮参数”命令用于选择齿轮，提取该齿轮的参数，选择指定的模板并将参数自动传递到模板中对应的项中，从而在图纸上生成齿轮参数明细表；“齿轮简化图纸”命令则可以将制图中这些齿轮零件的表达方式改为符合国家标准的简化画法。

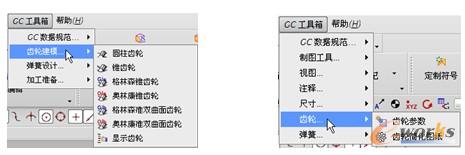

图9-16  齿轮建模工具命令                     图9-17  齿轮出图工具命令



    6．弹簧工具



    GC工具箱提供弹簧设计、弹簧删除、弹簧简化画法的工具命令，其中在建模环境中提供了“圆柱压缩弹簧”、“圆柱拉伸弹簧”这两个弹簧设计工具命令，还提供了一个“删除弹簧”命令，而在制图环境中提供了“弹簧简化画法”命令。

除了可以使用上述GC工具箱中的弹簧设计工具命令来创建弹簧模型之外，还可以使用重用库的方式来获得弹簧模型。



    7．加工准备工具



    GC工具箱提供的加工准备工具包括“工件设置”、“配置”、“电极加工任务管理”和“加工基准设定”，它们位于建模和加工环境下的“GC工具箱”|“加工准备”级联菜单中。



    介绍NX中国工具箱后，下面重点介绍齿轮建模与出图、弹簧建模与出图、使用属性工具填写工程图标题栏等实用知识。
