第六章 CFX软件与流体力学性能分析

第一节 BladeGen功能简介

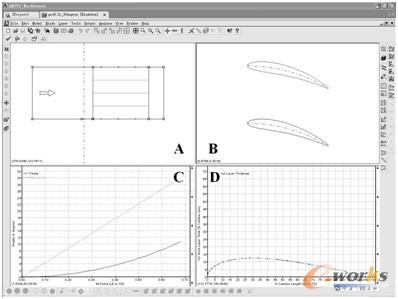

轴流风机的造型在ANSYS-BladeGen中进行。ANSYS-BladeGen是专业的叶轮机械造型软件之一，其工作区有A、B、C、D 4个窗口，如图6-1所示。A窗口为风机子午面视图，可以通过修改各顶点的坐标值修改风机子午面形状。B窗口为各截面翼型视图，可通过修改C、D两个窗口实现满足气动性能需要的翼型。C窗口为各截面翼型沿流向的气流角分布，D窗口为各截面翼型的厚度分布。

图6-1 BladeGen软件的工作区
