第六章 CFX软件与流体力学性能分析

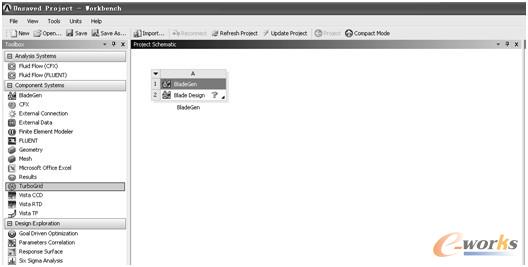

1）双击左侧菜单栏中的BladeGen图标，右侧视图区中出现BladeGen模块，如图6-2所示。可以看到，该模块顶部编号为A，同时“2BladeDesign”列右侧为一个问号，指软件还未进入编辑状态。

图6-2BladeGen模块

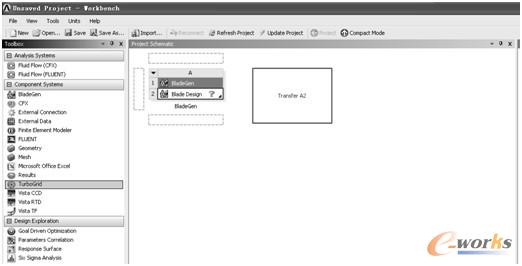

2）按住鼠标左键，将左侧菜单栏中的图标拖动至右侧视图区中的BladeGen模块上，如图6-3所示。
3）将鼠标置于“2BladeDesign”上，该图标以红色边框显示，同时右侧出现一个红色矩形框。

图6-3添加TurboGrid模块

4）松开鼠标左键，视图区出现TurboGrid模块，编号为B，同时出现一个连接BladeGen模块与TurboGrid模块的单向箭头，如图6-4所示。该操作可在BladeGen模块操作完成后，将风机结构数据直接导入TurboGrid软件。

图6-4连接BladeGen模块与TurboGrid模块

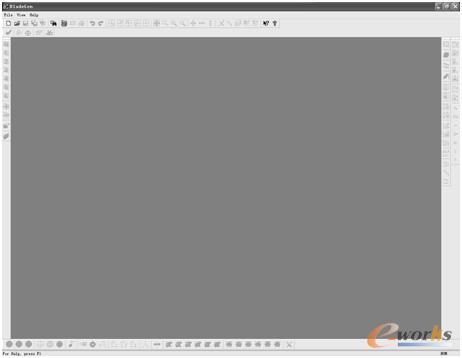

5）双击BladeGen模块中的图标“2BladeDesign”，打开BladeGen软件主界面，如图6-5所示。

图6-5打开BladeGen软件主界面

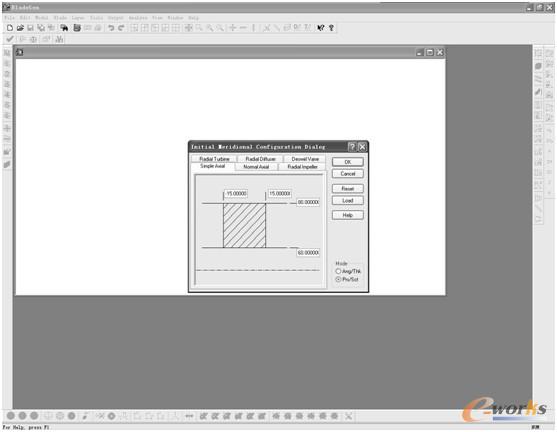

6）单击工具栏中的按钮，出现空白视图区和“InitialMeridionalConfigurationDialog”对话框，如图6-6所示。
7）将对话框中的tab页“SimpleAxial”切换到“NormalAxial”下，如图6-7所示。

图6-6“InitialMeridionalConfigurationDialog”对话框

图6-7NormalAxial

8）将表示叶轮流道长度和轮毂比的4组Z-R坐标值修改为图6-8中的数值，同时将右下角的叶片模式更改为“Ang/Thk”模式。
9）单击“OK”按钮，打开“InitialAngle/ThicknessDialog”对话框，如图6-9所示。

图6-8修改Z-R坐标值

图6-9修改叶片与旋转轴的角度

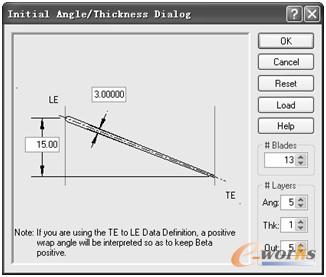

10）将左侧的数值“80.00”更改为“15.00”（该数值对应叶片与旋转轴的角度，即气流在叶片流道中流向的改变程度），将叶片数目“#Blades”项更改为13，“#Layers”栏的“Ang”项改为5，叶片厚度改为3，其余设置保持不变，如图6-10所示。这里，“Ang”项设置为5，是指沿叶高可分5个面编辑进出口角，叶片厚度设置为3，即3mm。

图6-10修改叶片参数

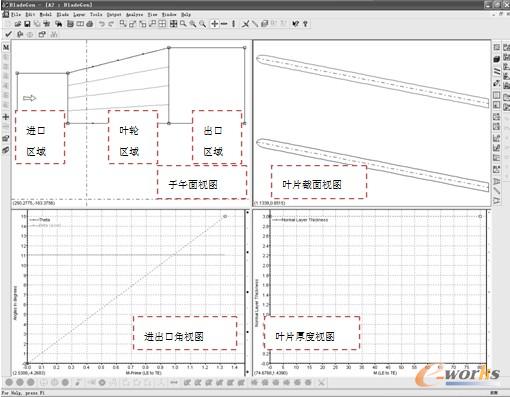

11）单击“OK”按钮，视图区出现新建叶轮的4种视图方式，如图6-11所示。
在子午面视图上可以看到气流流动方向，同时也可通过拖拽或改变坐标值等方式改变进出口区域的宽度。

图6-11新建叶轮的4种视图方式

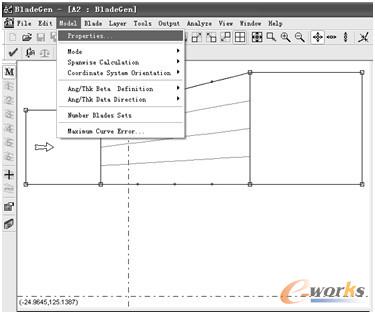

12）如图6-12所示，单击［Model］>［Properties...］菜单命令，编辑风机属性。

图6-12编辑风机属性

13）打开“ModelPropertyDialog”对话框，如图6-13所示。
14）将“ComponentType”项更改为“Fan”，将“ModelUnits”项更改为“MM”，如图6-14所示。单击“OK”按钮确认操作。

图6-13“ModelPropertyDialog”对话框

图6-14修改风机型式

15）单击［Blade］>［Properties...］菜单命令，如图6-15所示。
16）打开“BladePropertyDialog”对话框，修改叶片属性，如图6-16所示。

图6-15修改叶片属性

图6-16“BladePropertyDialog”对话框

17）选择“LE/TEEllipse”页，如图6-17所示。

图6-17选择“LE/TEEllipse”页

18）将“TEType”项更改为“Ellipse”方式，如图6-18所示。单击“OK”按钮确认操作。

图6-18修改TEType

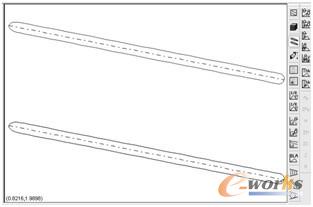

19）此时，视图区中的叶片截面视图变为图6-19所示的形式，这样更便于工艺加工。

图6-19视图区中的叶片截面视图

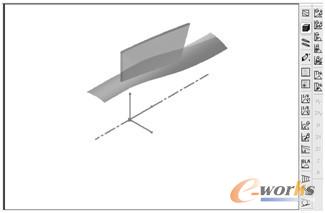

20）单击右侧工具栏中的按钮，视图区中的叶片截面视图变为图6-20所示的单流道视图。

图6-20单流道视图

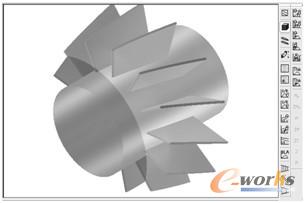

21）将进出口角视图底部左侧工具栏中的0按钮切换为按钮，视图区中的单流道视图变为图6-21所示的整机视图。

图6-21整机视图

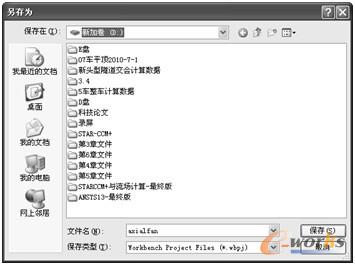

22）保存轴流风机模型，如图6-22所示。单击［File］>［Save］菜单命令，打开“另存为”对话框。输入文件名为“axialfan”，如图6-23所示。单击“保存”按钮确认操作。注意，只能用英文或数字保存在英文或数字的目录下。

图6-22保存轴流风机模型

图6-23输入文件名

23）查看保存文件，如图6-24所示，包括“axialfan.wbpj”和文件夹“axialfan_files”。

图6-24查看保存文件

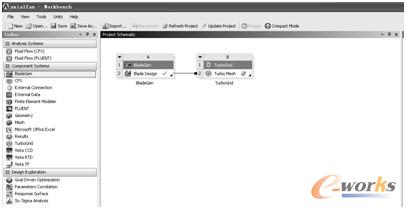

24）此时，Workbench工作区中BladeGen模块上的“2BladeDesign”项的问号变为√，表示风机建模已完成，而TurboGrid模块上的“2TurboMesh”项的问号变为，处于待编辑状态，如图6-25所示。

图6-25Workbench工作区的状态变化
