第七章 其他后处理软件

Fieldview是由全球著名的CFD软件商Intelligent Light开发的一款功能强大的CFD后处理软件。Fieldview支持各种操作平台、求解器和网格类型，既可帮助用户采用交互式或自动化方式研究CFD解算结果，也可对数据进行深入探索，快速提取重要流动特征和关键值，提升CFD分析的价值。

Fieldview可提供专业品质的图像和动画，拥有强大的数据演示和发布功能，可大大强化CFD分析结果的视觉冲击力。Fieldview主要包括以下3大特点：

（1）应用广泛
Fieldview是世界上使用最广泛的CFD后处理软件，广泛应用于汽车、化工、航空航天和旋转机械等行业，支持PC Windows和UNIX/Linux等多种操作系统，拥有目前市场上绝大多数的CFD软件接口。

（2）功能强大
Fieldview拥有一般CFD后处理工具的所有功能：云图、矢量图、等值线图；平面、等值面、边界面；流线、脉线、粒子轨道线、二维曲线；文本注释、探针取值、函数计算等。
Fieldview还拥有一般CFD后处理工具所没有的诸多高级功能：关键帧动画、流场特征提取、动态切割、扩展编程、数据演示及发布工具等，支持OpenGL模式，显示画面精美而华丽。

（3）易学易用
Fieldview有统一的面板风格，几乎全鼠标操作，单击Create几乎可创建所有图像。
Fieldview 12.0软件的鼠标操作十分简单：按住鼠标左键，在视图区移动即可实现对物体的平移；按住鼠标中键，在视图区移动，即可实现对物体的旋转；按住鼠标右键，在视图区移动，即可实现对物体的缩放。Fieldview软件还常常将“Ctrl”、“Shift”按钮与鼠标联合起来，完成诸如视图区取值点定位和示意箭头标示等工作。

Fieldview 12.0软件的主界面如图7-1所示。其中，软件中间的“图形显示窗口”即视图区。本章将以该软件的基本功能和使用案例为例，进行Fieldview 12.0软件的介绍。

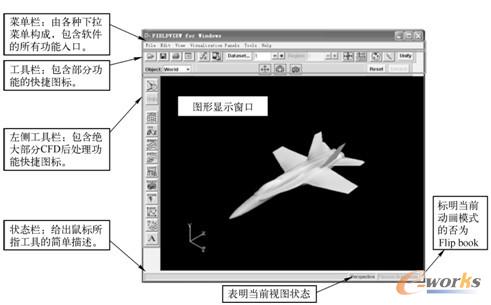

图7-1  Fieldview 12.0软件的主界面

Fieldview菜单栏

Fieldview软件的菜单栏包括File、Edit、View、Visualization Panels、Tools和Help 6项。

1．File菜单

File菜单的主界面如图7-2所示。其中，“Data Input”项包括可导入的各种数据格式，该项的子菜单如图7-3所示；“Open Restart”项包括可打开的各种后处理结果，该项的子菜单如图7-4所示；“Save Restart”项包括可保存的各种后处理结果，该项的子菜单如图7-5所示；“Print”项包括“Image（图片）”和“Plot（曲线）”两种方式，如图7-6所示。


图7-2  File菜单的主界面

2．Edit菜单

Edit菜单的主界面如图7-7所示。其中，“Functions…”项可对输入的网格数据进行等值面和矢量图等操作；“Scalar Colormap…”项包括可选择的各种色图显示方式，该项的“Set Colormap”对话框和Colormap的选项分别如图7-8和图7-9所示；“Copy”项包括“Image（图片）”和“Plot（曲线）”两种方式，可对图片和曲线进行保存操作。

3．View菜单

View菜单的主界面如图7-10所示。View菜单的各个子菜单项对应不同的视图区显示方式，如定义视图位置（Defined…）、更改背景颜色（Background Color…）和各帧之间的最小时间（Minimum Time Between Frames…）等。


图7-3  Data Input的子菜单

图7-4  Open Restart的子菜单

图7-5  Save Restart的子菜单

图7-6  Print的子菜单

图7-7  Edit菜单的主界面

图7-8  “Set Colormap”对话框

图7-9  Colormap的选项

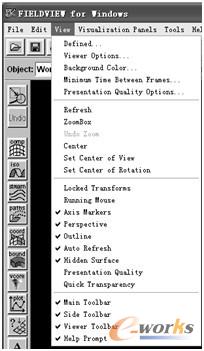

图7-10  View菜单的主界面

4．Visualization Panels菜单

Visualization Panels菜单的主界面如图7-11所示。Visualization Panels菜单的各个子菜单项对应左侧工具栏的各种后处理方式。

图7-11  Visualization Panels菜单的主界面

5．Tools菜单

Tools菜单的主界面如图7-12所示。Tools菜单的各个子菜单项对应软件的一些高级功能，如函数积分和关键帧动画等。

6．Help菜单

Help菜单的主界面如图7-13所示。Help菜单包括软件自带的帮助内容和帮助使用说明，并可进行相关查询。

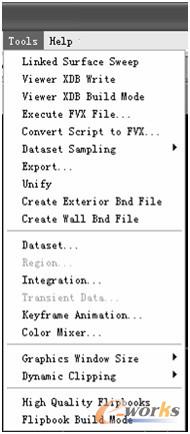

图7-12  Tools菜单的主界面

图7-13  Help菜单的主界面

Fieldview左侧工具栏

Fieldview左侧工具栏各项工具的功能见表7-1。



表7-1  Fieldview左侧工具栏各项工具的功能
