第七章 其他后处理软件

1．函数工具
函数工具（FunctionSpecification），包括多种常规函数，以及多种高级函数：
梯度，散度，旋度函数（grad，div，curl）。
可实现涡量计算（vorticitycalculation，mag（curl（“velocity”）））。
点积、叉积。
分量提取：VecX（“Velocity”）。

单击工具栏按钮，“函数工具”对话框如图7-14所示。单击图7-14所示对话框下方的“Create”按钮，出现“FunctionFormulaSpecification”对话框，如图7-15所示。图7-15所示对话框中包括“Constants（常量）”、“Operations/Keys（函数）”和“Quantities（变量）”3类工具。通过图7-15所示对话框，可以定义用户需要分析的函数或变量，在“Formula”项的空白栏中输入函数或变量的名称即可。

2．数值积分

数值积分（NumericalSimulation）可实现任何面（Surface）、部分面（Partial）和组面（SurfaceGroup）的积分；可获得几何体表面的面积、通量、平均值；也可获得力，如升力和阻力等。如图7-16所示，选择排水歧管的一个出口，可以求得该面上的截面面积、流量、平均速度、平均压力和平均温度等变量（包括标量和矢量）。

图7-14“函数工具”对话框

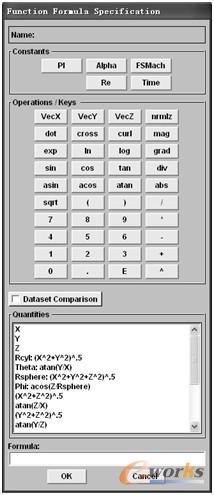

图7-15“FunctionFormulaSpecification”对话框

图7-16排水歧管出口的变量积分

3．Flipbook动画
Flipbook动画（Flipbookanimation）是一种简易动画方式，方便快捷，一键生成。可动画显示任意变量在计算域内扫掠效果。关于Flipbook动画，后文会有详细讲述。
4．关键帧动画
关键帧动画（Keyframeanimation）是一种功能强大的动画制作方式。通过建立多个轨道和在不同轨道上设置关键帧，可以实现非常复杂的动画控制，包括诸如爆炸、多面多模型扫掠和渐现渐隐等特殊效果。
