第七章 其他后处理软件

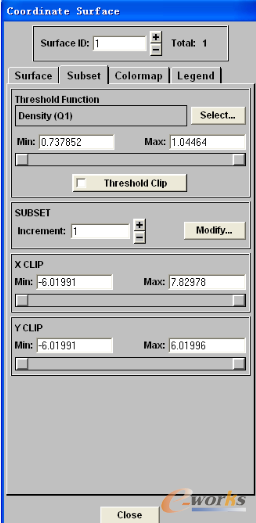

3）选择“CoordinateSurface”对话框中的Tab页“Subset”项，调整流场矢量图。如图7-57所示，保持“SUBSET”栏中的“Increment”项为1。
4）取消选择［View］>［AxisMarkers］菜单命令，视图区的坐标轴取消，如图7-58所示。
5）通过调节滑块，调整“Subset”下“XCLIP”项和“YCLIP”项的最小值Min和最大值Max，确定视图区中X向和Y向坐标的取值范围。坐标范围调整后的矢量场如图7-59所示。

图7-57调整流场矢量图

图7-58取消视图区的坐标轴

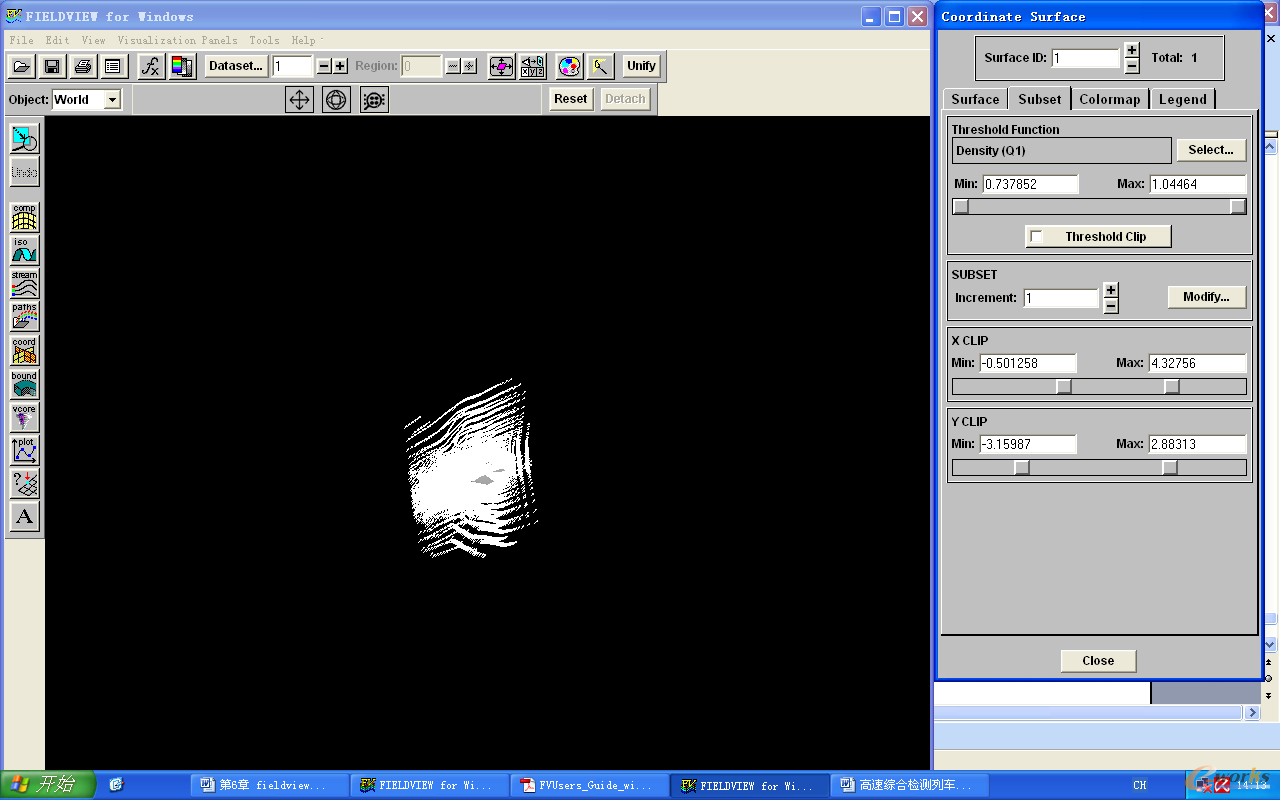

图7-59坐标范围调整后的矢量场

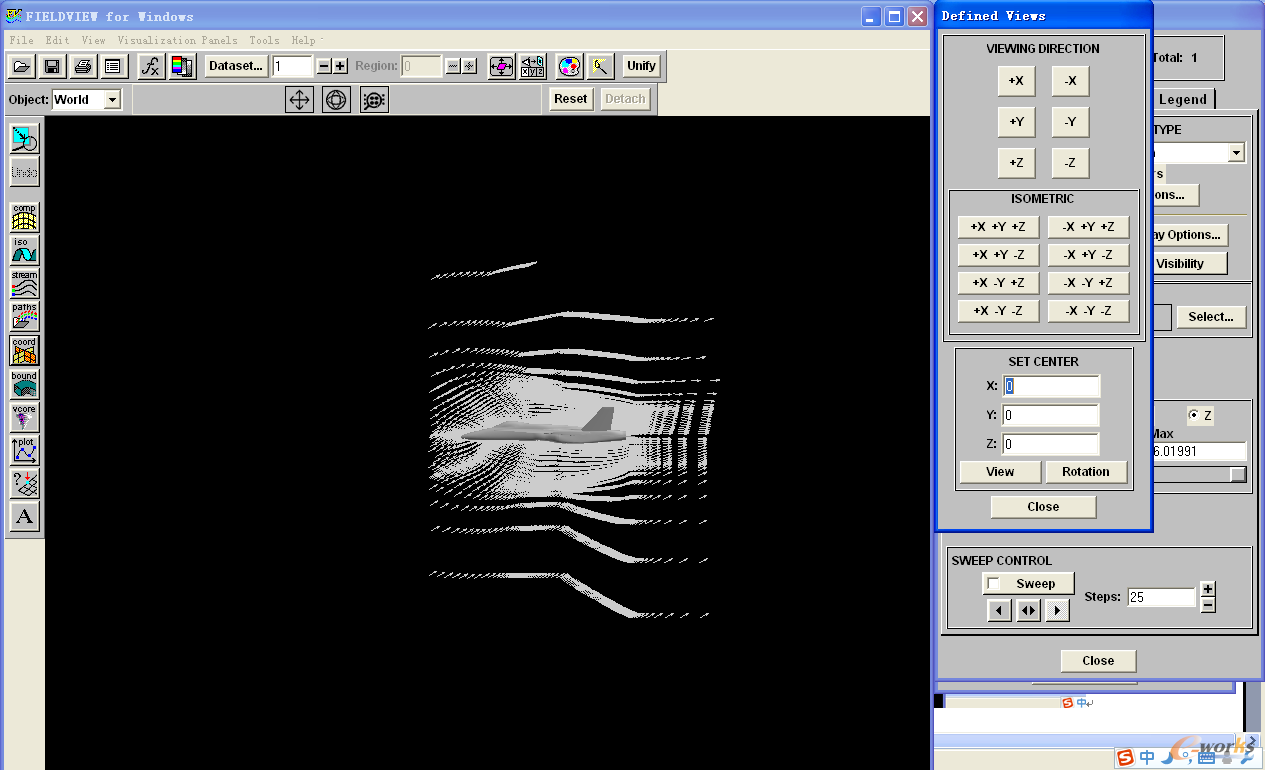

6）如图7-60所示，选择［View］>［Defined…］菜单命令，定义视图方式。在弹出的“DefinedViews”对话框中，单击“VIEWINGDIRECTION”栏中的“+Z”按钮，如图7-61所示。

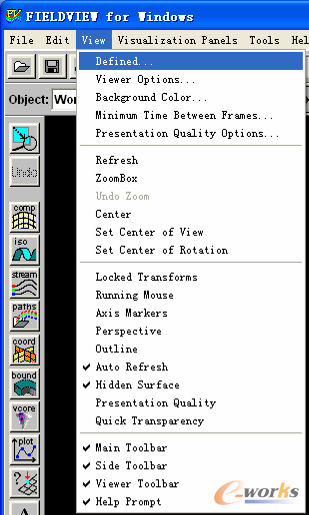

图7-60定义视图方式

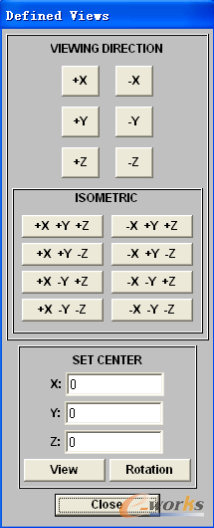

图7-61“DefinedViews”对话框

7）用鼠标右键放大显示飞机周围的流场，放大后的矢量场如图7-62所示。

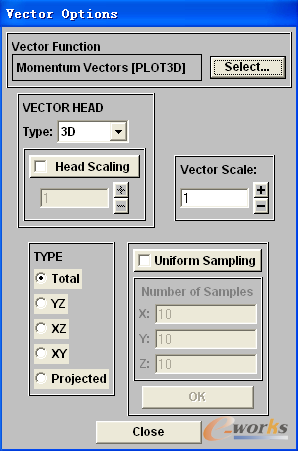

8）单击Tab页“Surface”项中“Vector”项下的“Options…”按钮，弹出如图7-63所示的“VectorOptions”对话框。

图7-62放大后的矢量场

图7-63“VectorOptions”对话框

9）在“VectorOptions”对话框中选中“UniformSampling”项，视图区流场速度矢量图如图7-64所示。在右侧“VectorOptions”对话框中的“NumberofSamples”项中，X、Y、Z3个方向上的矢量图标均为10个，调节这些值可以调节矢量图的疏密。

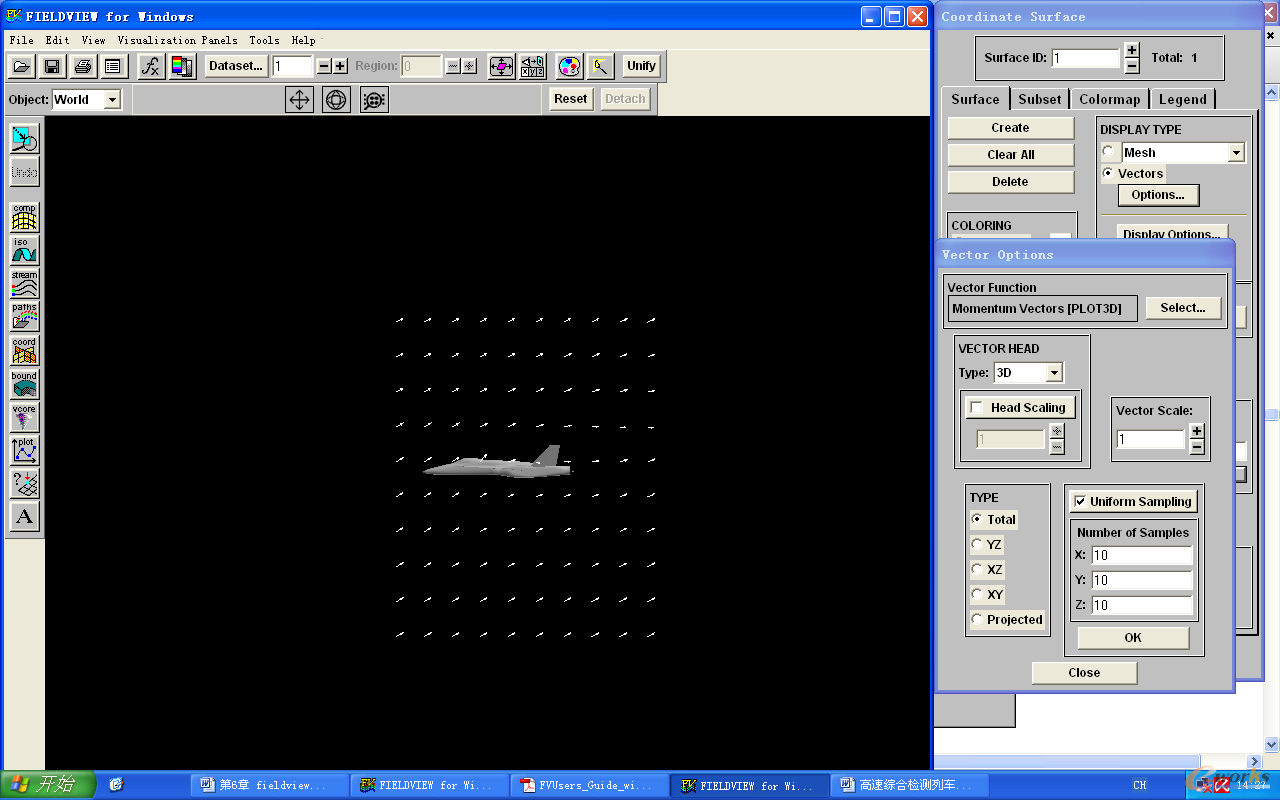

图7-64视图区流场速度矢量图

10）单击“VectorOptions”对话框中的“Select…”按钮，弹出如图7-65所示的“FunctionSelection”对话框。选择第一项“VelocityVectors（PLOT3D）”，单击“Calculate”按钮进行矢量场的绘制。

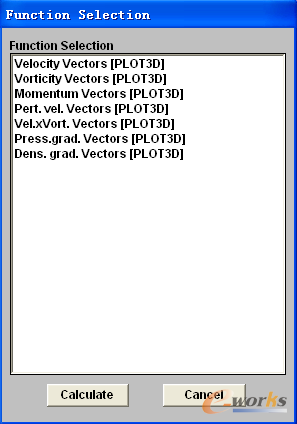

图7-65“FunctionSelection”对话框

11）将“VectorOptions”对话框“VECTORHEAD”栏中的“Type”项设置为“2D”，选择“HeadScaling”项并设置为2，同时将“LengthScale”项设置为4（可视计算机的分辨率调节大小），单击“OK”按钮，调整后的视图区矢量场如图7-66所示。

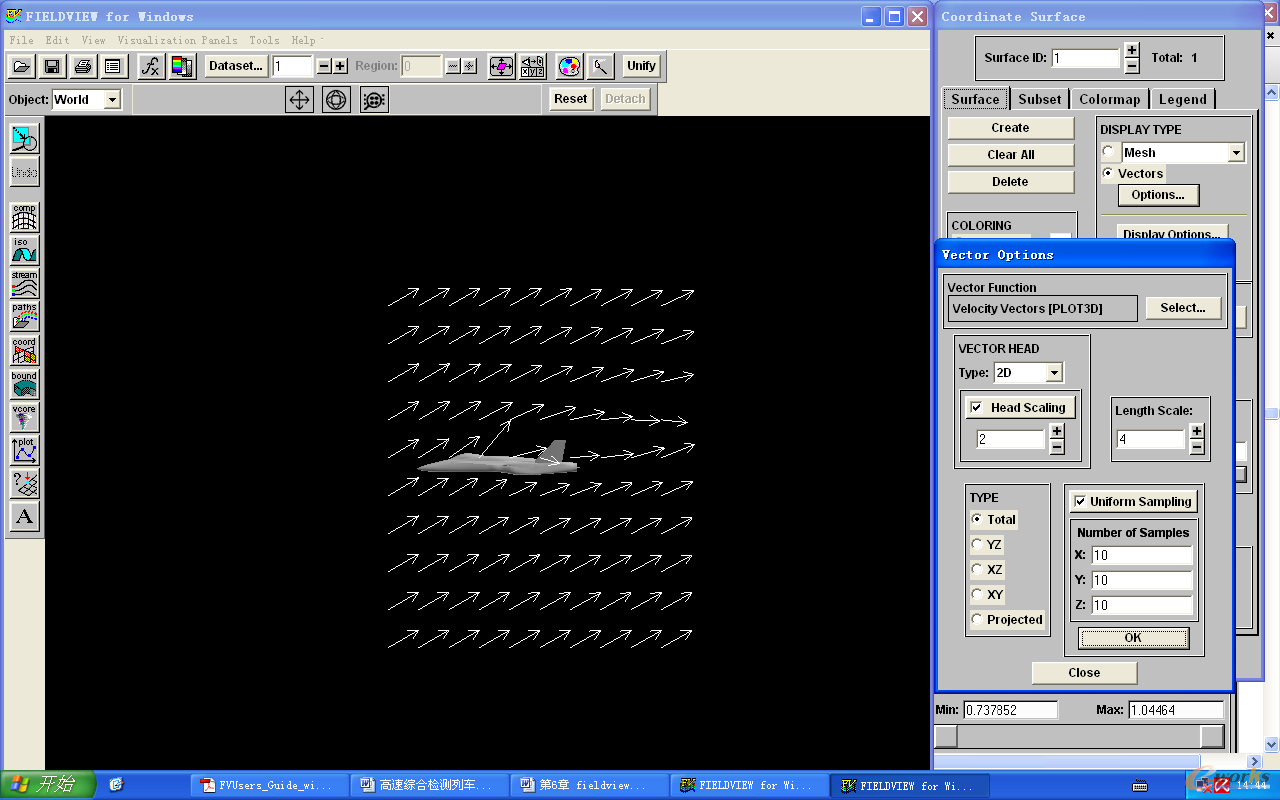

图7-66调整后的视图区矢量场

12）单击Tab页“Surface”项中“DISPLAYTYPE”栏中的“DisplayOptions…”按钮，弹出如图7-67所示的“DisplayOptions”对话框。将“LINETYPE”栏中的“Thin”改为“Medium”，箭头加粗后的矢量场如图7-68所示。

图7-67“DisplayOptions”对话框

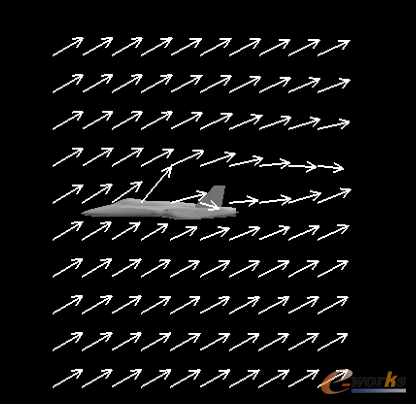

图7-68箭头加粗后的矢量场

13）选择［File］>［SaveRestart］>［Complete］菜单命令，完全保存操作。文件被保存为“f18.dat”，如图7-69所示。

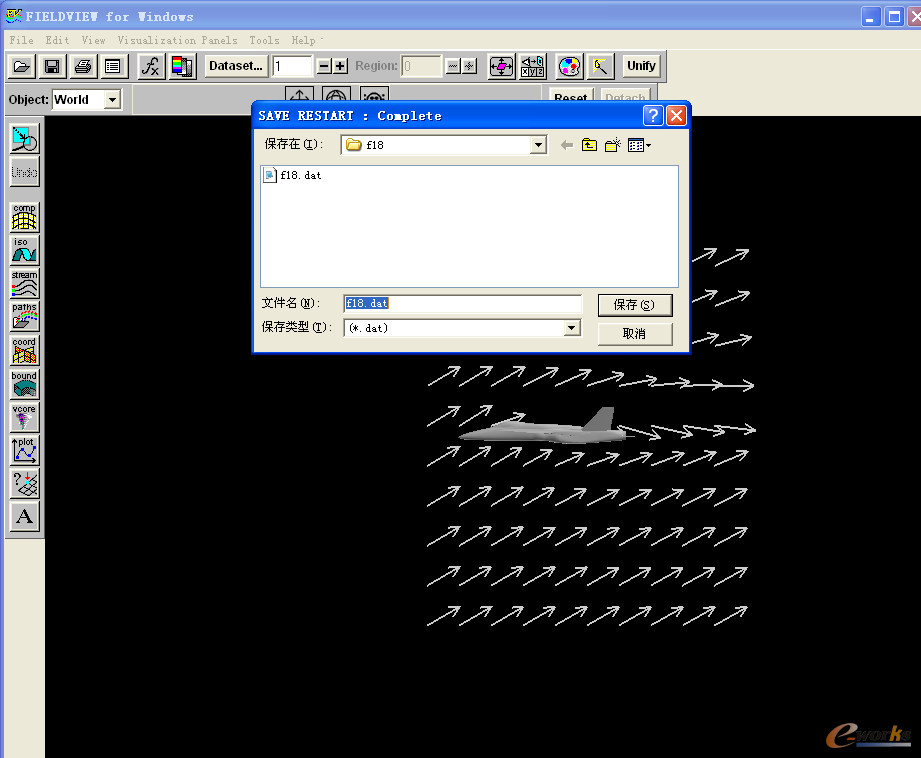

图7-69保存文件
