第七章 其他后处理软件

1．导入计算结果文件

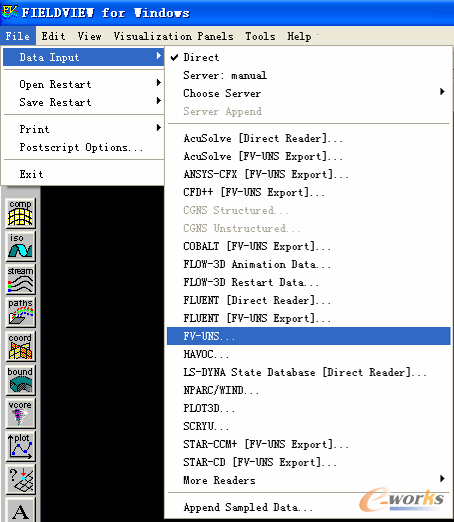

1）如图7-17所示，选择［File］>［DataInput］>［FV-UNS…］菜单命令，导入Fieldview软件适用格式的散热器热性能计算结果文件。如图7-18所示，单击对话框中的“ReadGridorCombinedData…”按钮，选择“cocurrent.uns”文件，单击“打开”按钮，导入文件，如图7-19所示。

图7-17导入散热器热性能计算结果文件

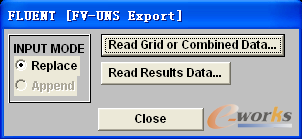

图7-18读入网格文件

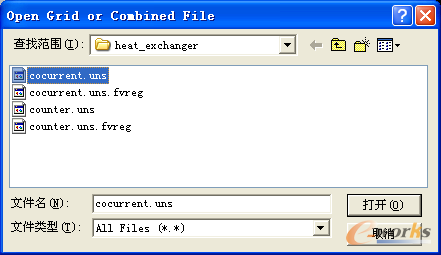

图7-19选择“cocurrent.uns”文件

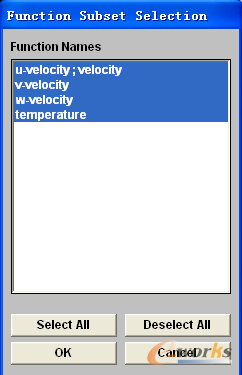

2）在弹出的“FunctionSubsetSelection”对话框中选择“FunctionNames”栏中的所有变量，如图7-20所示。单击“OK”按钮，完成计算结果的导入。

图7-20选择所有变量

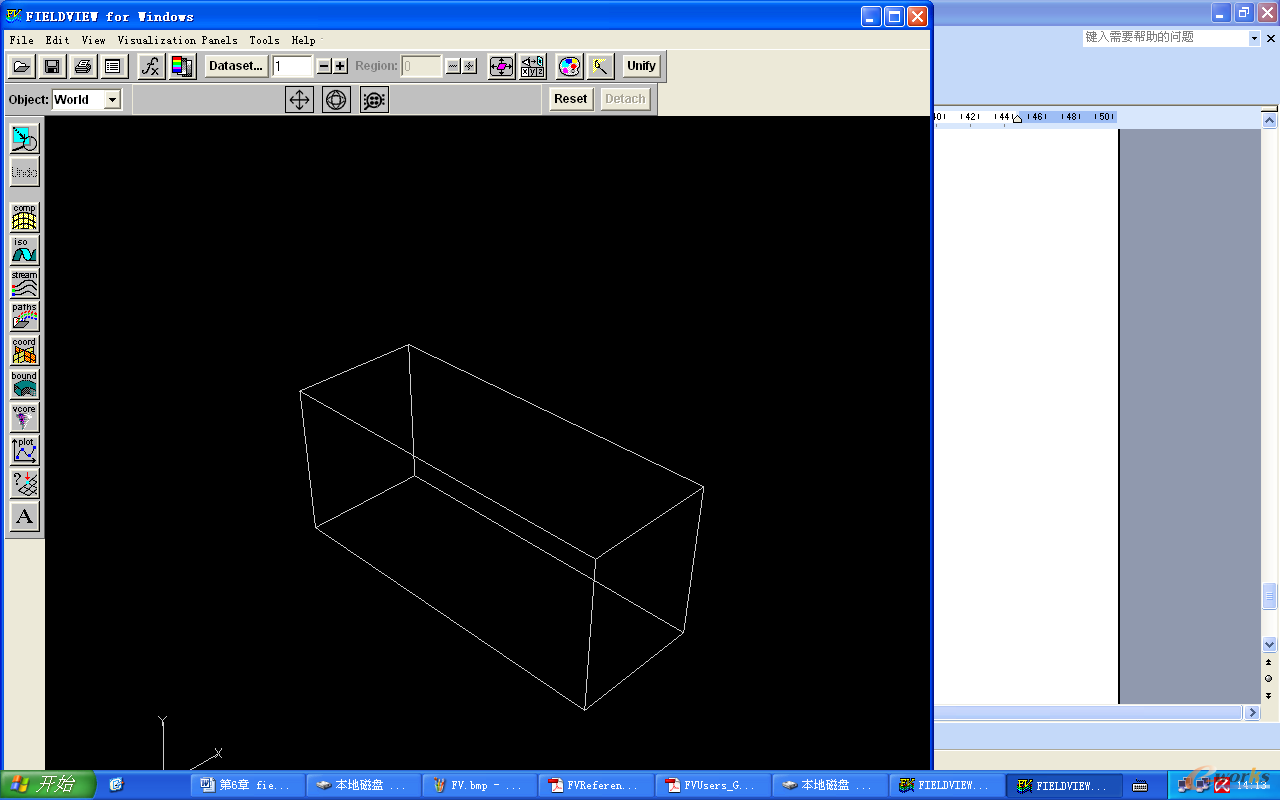

3）导入变量后的散热器外轮廓（本题中为长方体形式）如图7-21所示。

图7-21导入变量后的散热器外轮廓

2．散热器几何体显示

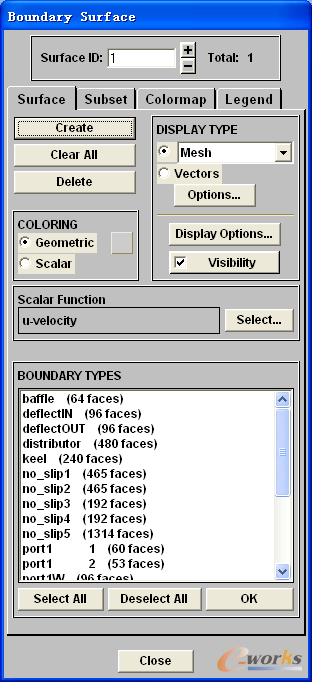

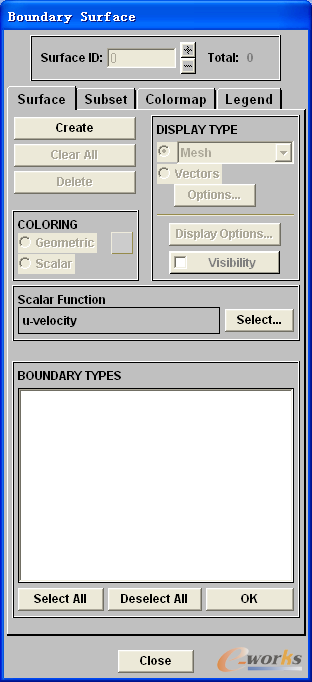

1）单击左侧的工具栏按钮，弹出如图7-22所示的“BoundarySurface”对话框。如图7-23所示，单击Tab页“Surface”下的“Create”按钮，所有按钮生效，选择“BOUNDARYTYPES”栏中出现散热器的所有边界。

图7-22“BoundarySurface”对话框

图7-23生成BoundarySurface

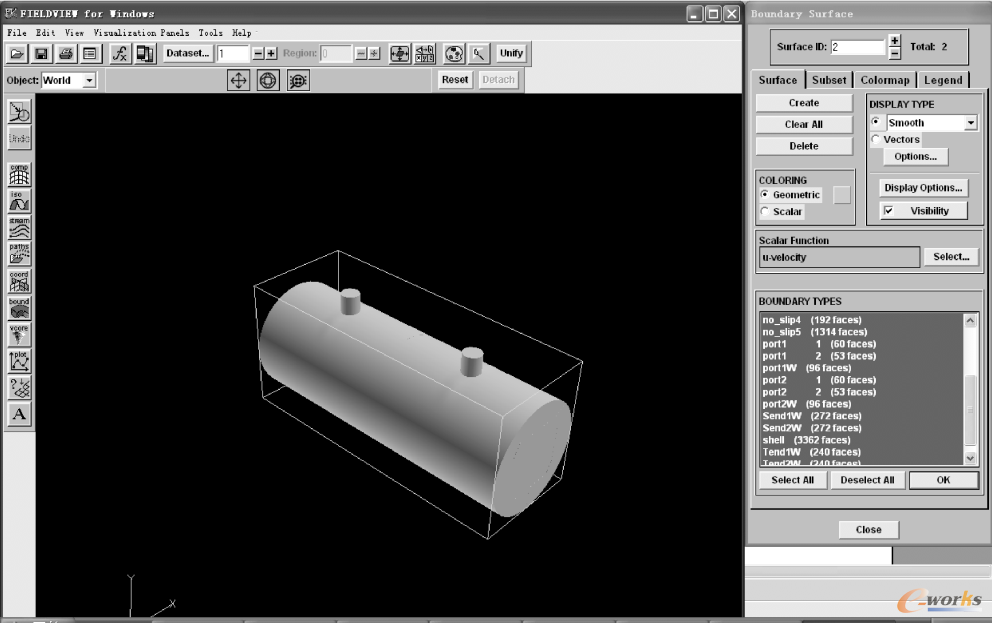

2）将“DISPLAYTYPE”栏中的“Mesh”项更改为“Smooth”，同时单击对话框下方的“SelectAll”按钮，选择所有边界。单击“OK”按钮，视图区的散热器如图7-24所示。

图7-24视图区的散热器

3）单击“COLORING”栏中的“Geometric”项右侧的按钮，出现如图7-25所示的“GeometryColor”对话框，选择不同的颜色，可改变视图区中散热器的颜色。

3．散热器温度场显示

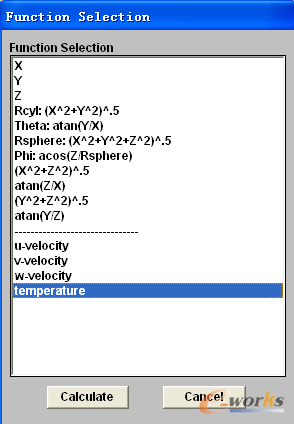

1）将“COLORING”栏中的“Geometric”项更改为“Scalar”，切换到变量对应的云图模式。单击“ScalarFunction”栏中的“Select…”按钮，在出现的“FunctionSelection”对话框中选择“temperature”项作为显示变量，如图7-26所示。单击“Calculate”按钮，确认操作。

图7-25“GeometryColor”对话框

图7-26选择“temperature”项作为显示变量

视图区中的散热器表面温度如图7-27所示。

图7-27视图区中的散热器表面温度

2）选择［Edit］>［Copy］>［Image］菜单命令，可复制以上视图。后面的操作对应的视图，均可按该命令进行复制操作。
3）单击“BoundarySurface”对话框中的“ClearAll”按钮，可以清除散热器的表面温度显示。
