第一章 泵盖

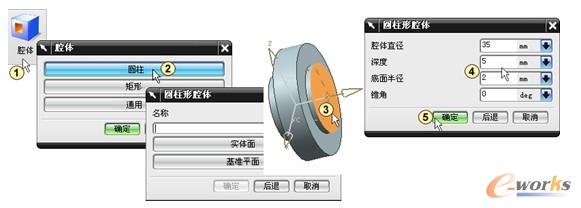

（1）建立腔体1。在“特征”工具栏中单击“腔体”图标按钮 ，如图1-13中①所示。系统弹出“腔体”对话框，要求选择腔体类型，单击“圆柱”图标按钮，如图1-13中②所示。系统弹出“圆柱形腔体”对话框，要求选择放置面，移动鼠标选择如图1-13中③所示的面作为腔体放置面。输入圆柱形“腔体直径”为35，“深度”为5，“底面半径”为2，“锥角”为0，如图1-13中④所示。单击“确定”图标按钮 。

图1-13  创建腔体1

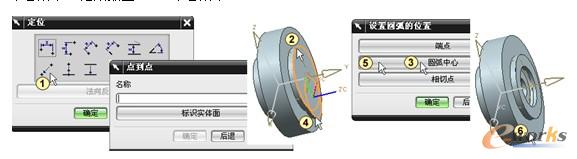

    （2）定位腔体1。系统弹出“定位”对话框，单击“点到点”图标按钮 ，如图1-14中①所示。选择如图1-14中②所示的圆弧边线作为尺寸标注目标对象。系统弹出“设置圆弧的位置”对话框，选择“圆弧中心”，如图1-14中③所示。选择如图1-14中④所示的圆柱边作为工具边，系统再次弹出“设置圆弧的位置”对话框，选择“圆弧中心”，如图1-14中⑤所示。结果如图1-14中⑥所示。

图1-14  定位腔体1

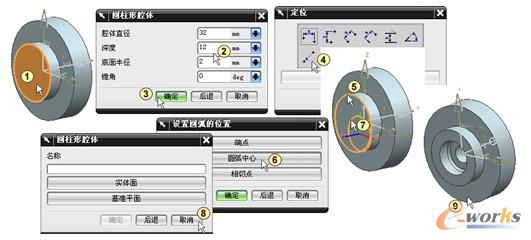

    （3）建立腔体2。按〈F7〉键或者在屏幕空白处单击鼠标右键，从弹出的快捷菜单中选择“ 旋转”，旋转绘图区中的模型到适当位置后按鼠标中键退出旋转状态。移动鼠标选择如图1-15中①所示的面作为腔体放置面。输入圆柱形“腔体直径”为32，“深度”为12，“底面半径”为2，“锥角”为0，如图1-15中②所示，单击“确定”图标按钮 ，如图1-15中③所示。系统弹出“定位”对话框，单击“点到点”图标按钮 ，如图1-15中④所示。选择如图1-15中⑤所示的圆弧边线作为尺寸标注目标对象，系统弹出“设置圆弧的位置”对话框，选择“圆弧中心”，如图1-15中⑥所示。选择如图1-15中⑦所示的圆柱边作为工具边，系统再次弹出“设置圆弧的位置”对话框，选择“圆弧中心”，如图1-15中⑥所示。单击“圆柱形腔体”对话框中的“取消”图标按钮，如图1-15中⑧所示。结果如图1-15中⑨所示。

图1-15  创建腔体2

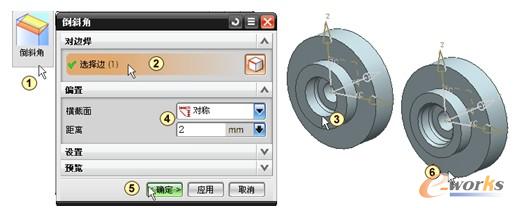

    （4）倒斜角。单击菜单“插入”→“细节特征”→“ 倒斜角”或者在“特征操作”工具栏中单击“倒斜角”图标按钮 ，如图1-16中①所示。系统弹出“倒斜角”对话框，在“对边焊”栏中单击“选择边”，如图1-16中②所示。移动鼠标选择如图1-16中③所示的圆弧边，在“偏置”栏中选择“横截面”为“对称”，输入“距离”为2，如图1-16中④所示。单击“确定”图标按钮 ，结果如图1-16中⑥所示。

图1-16  创建倒斜角
