第一章 泵盖

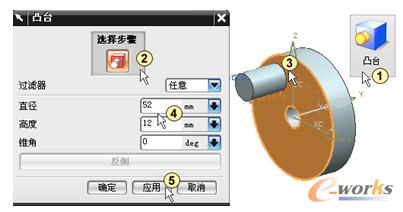

（1）建立凸台1。在“特征”工具栏中单击“凸台”图标按钮 ，如图1-10中①所示。系统弹出“凸台”对话框，在“选择步骤”栏中选择“放置面” ，如图1-10中②所示。移动鼠标选择如图1-10中③所示的面作为凸台放置面。输入“直径”为52，“高度”为12，“锥角”为0，如图1-10中④所示。单击“应用”图标按钮 ，如图1-10中⑤所示，系统弹出定位对话框。

图1-10  创建凸台1

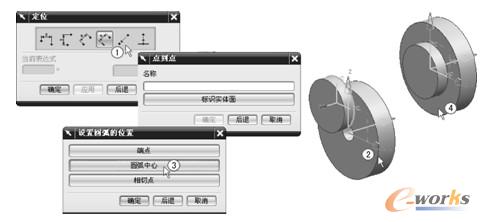

    （2）定位凸台1。在“定位”对话框单击“点到点”图标按钮 ，如图1-11中①所示。系统弹出“点到点”对话框，选择如图1-11中②所示的圆弧边线，系统弹出“设置圆弧的位置”对话框，选择“圆弧中心”，如图1-11中③所示。结果如图1-11中④所示。

图1-11  定位凸台1

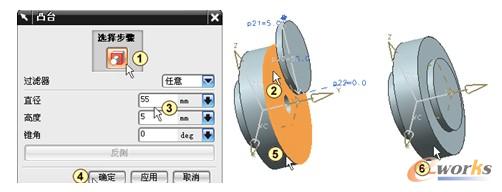

    （3）建立凸台2。按〈F7〉键或者在屏幕空白处单击鼠标右键，从弹出的快捷菜单中选择“ 旋转”，旋转绘图区中的模型到适当位置后再次按〈F7〉键退出旋转状态。在“凸台”对话框的“选择步骤”栏中选择“放置面” ，如图1-12中①所示。移动鼠标选择如图1-12中②所示的面作为凸台放置面。输入“直径”为55，“高度”为5，“锥角”为0，如图1-12中③所示。单击“确定”图标按钮 ，系统弹出定位对话框，单击“点到点”图标按钮 ，选择如图1-12中⑤所示的圆弧边线。系统弹出“设置圆弧的位置”对话框，选择“圆弧中心”，结果如图1-12中⑥所示。

图1-12  创建凸台2
