第三章 扳手

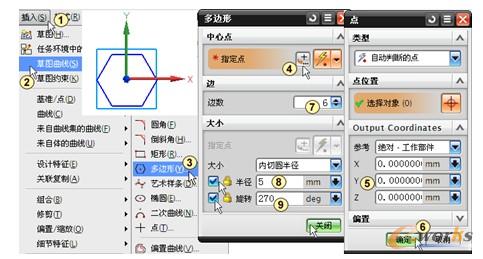

    （1）单击菜单“插入”→“草图曲线”→“多边形”或者单击“直接草图”工具栏中的“多边形 ”按钮，如图3-4中①～③所示。弹出“多边形”对话框，单击“点”对话框按钮 ，在弹出的“点”对话框中设置圆心坐标为（0，0，0），单击“确定”图标按钮 ，如图3-4中④～⑥所示。在“边数”文本框中输入6，勾选“半径”和“旋转”复选框，在“半径”文本框中输入5，在“旋转”文本框中输入270，如图3-4中⑦～⑨所示。单击“关闭”按钮 创建六边形。

图3-4  绘制多边形

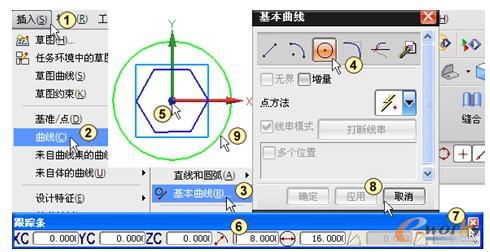

    （2）单击菜单“插入”→“曲线”→“基本曲线 ”，如图3-5中①～③所示。在“基本曲线”对话框中单击“圆”按钮 ，在绘图区捕捉原点，如图3-5中④和⑤所示，在“跟踪条”对话框的“半径”文本框中输入8，按〈Enter〉键，如图3-5中⑥所示。单击“关闭”按钮，单击“取消”图标按钮 ，绘出圆心在（0，0，0）、半径为8的圆，结果如图3-5中⑨所示。

图3-5  绘制圆

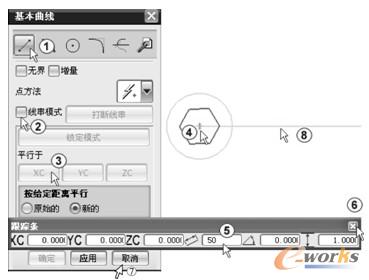

    （3）单击菜单“插入”→“曲线”→“基本曲线 ”，在“基本曲线”对话框中单击“直线”按钮 ，取消“线串模式”，单击“XC”按钮 ，如图3-6中①～③所示。在绘图区捕捉原点，在“跟踪条”对话框的“长度”文本框中输入50，按〈Enter〉键，单击“关闭”按钮，单击“取消”图标按钮 ，绘制出以圆心为起点，点（50，0，0）为终点的水平直线，如图3-6中④～⑧所示。

图3-6  绘制水平直线

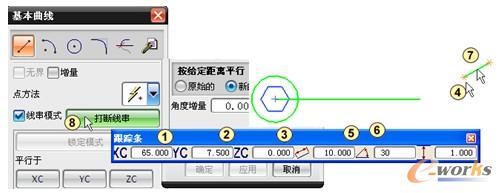

    （4）单击菜单“插入”→“曲线”→“基本曲线 ”，在“跟踪条”对话框中设定起点坐标为（65，7.5，0），按〈Enter〉键，绘制出一个点，如图3-7中①～④所示。在“跟踪条”对话框的“长度”文本框中输入10，“角度”文本框中输入30，按〈Enter〉键，绘出斜直线，单击“打断线串”按钮 ，如图3-7中⑤～⑧所示。

图3-7  绘制斜直线

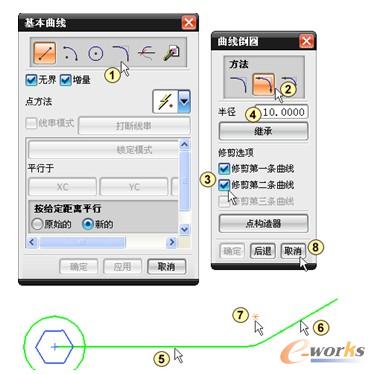

    （5）单击“基本曲线”中的“圆角 ”按钮，在弹出的“曲线倒圆”对话框中单击“曲线倒圆 ”按钮，确认“修剪选项”中的两个复选框都被勾选，在“半径”文本框中输入10，如图3-8中①～④所示。然后用鼠标依次选择水平直线和斜直线，再指定圆角中心的大概位置，完成圆角，如图3-8中⑤～⑦所示。单击“取消”图标按钮 。

图3-8  倒圆角
