第三章 扳手

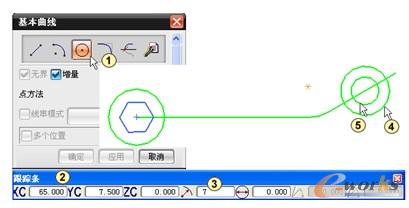

    （1）单击菜单“插入”→“曲线”→“基本曲线 ”，单击“圆”按钮 ，绘制圆心坐标为（65，7.5，0），半径为7的一个圆，如图3-9中①～④所示。类似地绘制出另一个半径为4的同心圆，如图3-9中⑤所示。单击“取消”图标按钮 。

图3-9  绘制两个圆

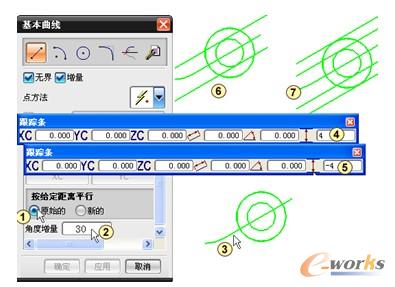

    （2）单击菜单“插入”→“曲线”→“基本曲线 ”，单击“直线 ”按钮，系统自动激活了“点方法”中的“自动判断的点 ”选项，在“按给定距离平行”栏中选择“原始的”，在“角度增量”文本框中输入30，如图3-10中①和②所示。在绘图区中单击斜直线，然后在“跟踪条”对话框的“偏置”文本框中输入4，按〈Enter〉键，偏置一条斜直线，在“偏置”文本框中输入-4，按〈Enter〉键，偏置另一条斜直线，如图3-10中③～⑤所示。结果如图3-10中⑥所示。以同样的方法再次偏置斜直线，偏置距离为7，然后再对斜直线的另一侧进行同样的偏置，结果如图3-10中⑦所示。单击“关闭”按钮 。

图3-10  偏置斜直线

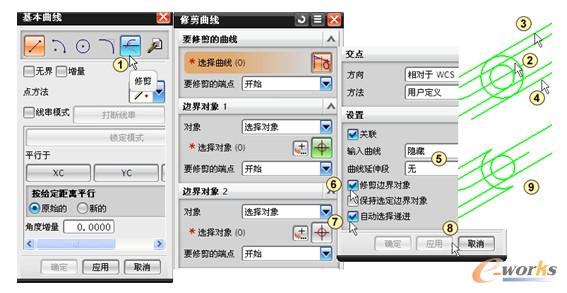

    （3）单击“修剪”按钮 ，如图3-11中①所示。系统弹出“修剪曲线”对话框并自动激活了“要修剪的曲线”栏中的“选择曲线”选项，在绘图区移动鼠标选择要修剪的曲线，注意鼠标要在修剪一侧的大圆上单击，如图3-11中②所示，系统自动跳到“边界对象1”栏选中“选择对象”，选择如图3-11中③箭头所指的曲线作为第一边界，系统自动跳到“边界对象2”栏选中“选择对象”，选择如图3-11中④箭头所指的曲线作为第二边界。选择“输入曲线”为“隐藏”，“曲线延伸段”为“无”，勾选“修剪边界对象”前面的复选框，勾选“自动选择递进”前面的复选框，如图3-11中⑤～⑦所示。单击“应用”图标按钮 完成曲线修剪，结果如图3-11中⑨所示。

图3-11  修剪大圆

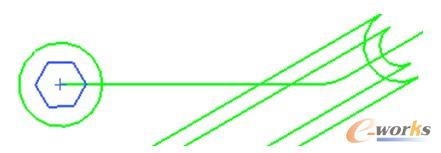

    （4）类似地，用鼠标单击小圆，再分别选择两条斜线，修剪小圆，结果如图3-12所示。单击“取消”图标按钮 。

图3-12  修剪小圆

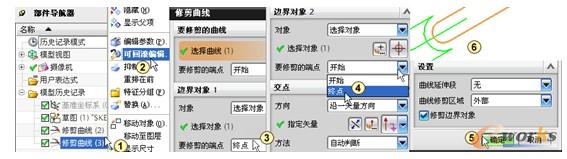

    （5）用鼠标右键单击“部件导航器”中的“修剪曲线（3）”，从弹出的快捷菜单中选择“可回滚编辑”，如图3-13中①和②所示。在“修剪曲线”对话框的选择“边界对象1”栏中“要修剪的端点”为“终点”，选择“边界对象2”栏中“要修剪的端点”为“终点”，如图3-13中③和④所示。单击“确定”图标按钮 ，结果如图3-13中⑥所示。

图3-13  编辑修剪直线



    （6）类似地，对另一条“修剪曲线”进行编辑，并删除多余的线，结果如图3-14所示。

图3-14  编辑修剪参数

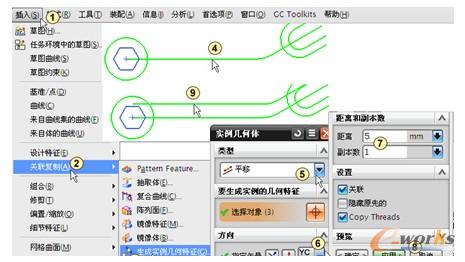

    （7）单击菜单“插入”→“关联复制”→“ 生成实例几何特征”，如图3-15中①～③所示。系统弹出“实例几何体”对话框，并自动激活了“要生成实例的几何特征”栏中的“选择对象”，在绘图区移动鼠标选择如图3-15中④所示的曲线作为实例对象，单击鼠标中键结束选择。在“类型”栏中选择“平移”，如图3-15中⑤所示。单击“方向”栏中的“指定矢量”右边的倒三角形按钮，选择“YC”轴，如图3-15中⑥所示。在“距离”文本框中输入5，在“副本数”文本框中输入1，如图3-15中⑦所示。其余取默认值，单击“应用”图标按钮 ，结果如图3-15中⑨所示。

图3-15  平移复制1

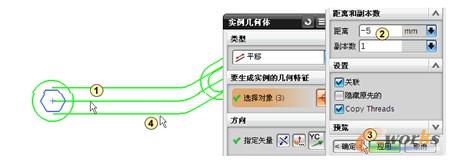

    （8）在绘图区移动鼠标选择如图3-16中①所示的曲线作为实例对象，单击鼠标中键结束选择。在“距离”文本框中输入-5，如图3-16中②所示。单击“确定”图标按钮 ，结果如图3-16中④所示。

图3-16  平移复制2
