第三章 扳手

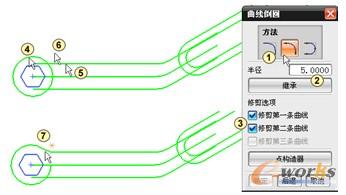

    （9）单击菜单“插入”→“曲线”→“ 基本曲线”，单击“基本曲线”中的“圆角”按钮 ，在弹出的“曲线倒圆”对话框中单击“曲线倒圆”按钮 ，在“半径”文本框中输入5，确认“修剪选项”中的两个复选框都被勾选，如图3-17中①～③所示。然后用鼠标依次选择圆和水平直线（注意选择顺序为逆时针方向），再指定圆角中心的大概位置，完成圆角，如图3-17中④～⑦所示。单击“取消”图标按钮 。

图3-17  圆角

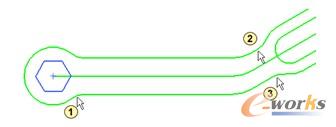

    （10）类似地，对其他地方以半径为5倒圆角并修剪曲线，如图3-18中①～③所示。

图3-18  倒圆角并修剪曲线

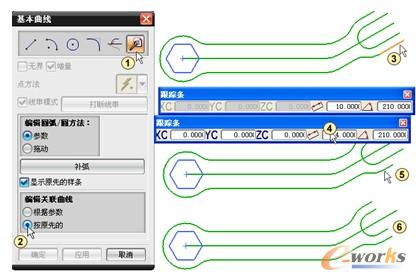

    （11）单击菜单“插入”→“曲线”→“ 基本曲线”，单击“编辑参数”按钮 ，选择“按原先的”，如图3-19中①和②所示。选择右下方的直线，在“跟踪条”对话框中的“长度”文本框中输入4，按〈Enter〉键，结果绘制出一段斜线，如图3-19中③～⑤所示。类似地，修改其他几条斜线，如图3-19中⑥所示。

图3-19  修改直线

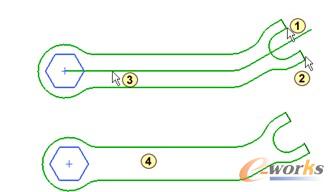

    （12）单击“直线”按钮 ，绘制两段斜线，删除中心线，如图3-20中①～④所示。

图3-20  修剪图形



    （13）单击“基本曲线”中的“圆角”按钮 ，在弹出的“曲线倒圆”对话框中单击“曲线倒圆”按钮 ，确认“修剪选项”中的两个复选框都被勾选，在“半径”文本框中输入1，用鼠标依次选择两条斜线，再指定圆角中心的大概位置，完成倒圆角，如图3-21中①和②所示。单击“取消”图标按钮 。

图3-21  倒圆角

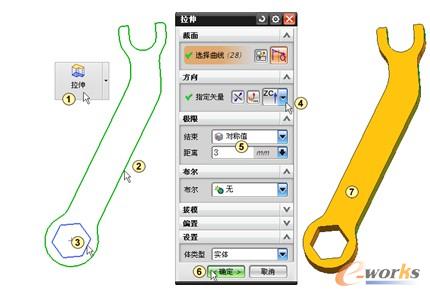

    （14）单击“特征”工具栏中的“拉伸”图标按钮 ，系统弹出 “拉伸”对话框并自动激活了“选择曲线”，同时在“选择意图”对话框中自动激活了“自动判断曲线”，这时系统要求选择拉伸截面，选择刚绘制的草图作为拉伸截面，如图3-22中①～③所示。在“方向”栏中选择“ZC”，在“极限”栏中选择“结束”为“对称值”，“距离”为3，如图3-22中④和⑤所示。其他采用默认设置，单击“确定”图标按钮 完成扳手模型，结果如图3-22中⑦所示。

图3-22  完成扳手模型



    （15）单击“标准”工具栏中的“保存”按钮 保存文件。
