第五章 三缸曲轴

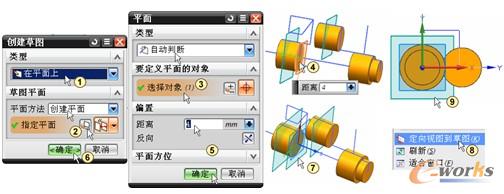

    （1）选择绘制草图平面。单击“直接草图”工具栏中的“草图”图标按钮 ，系统弹出“创建草图”对话框，在“类型”下拉列表框中选择“在平面上”，在“草图平面”栏中选择“平面方法”为“创建平面”。单击“指定平面”右边的“平面”图标 ，如图5-11中②所示，系统弹出“平面”对话框，选择“类型”为“自动判断”，单击“选择对象”，选择如图5-11中④所示的面，在“偏置”栏的“距离”文本框中输入4，如图5-11中⑤所示。单击“确定”图标按钮 ，系统返回到“创建草图”对话框中，单击“确定”图标按钮 ，系统进入草图绘制界面，如图5-11中⑦所示。在绘图区单击鼠标右键，在弹出的菜单中选择“定向视图到草图”，系统将绘制草图平面转到与屏幕平行视向。结果如图5-11中⑨所示。

图5-11  创建绘制草图基准平面

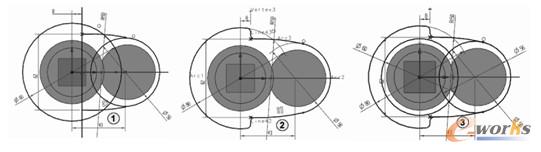

    （2）绘制连接臂截面草图。单击“草图”工具栏中的“圆”图标按钮 ，绘制出两个圆。绘制圆时在跟踪条中直接输入圆的直径尺寸。用“直线”工具 绘制出一条竖线。再用“圆弧”工具 绘制出一条圆弧，并将圆弧镜像。用“自动判断的尺寸”工具 标注尺寸，如图5-12中①所示。



    （3）修剪草图。单击“草图”工具栏中的“修剪”图标按钮 ，系统弹出“快速修剪”对话框。在对话框“要修剪的曲线”栏中自动选中“选择曲线”，移动鼠标将草图修剪成如图5-12中②所示的草图。

图5-12  绘制连接臂截面草图



    （4）绘制连接臂凸台截面。单击“草图”工具栏中的“圆”图标按钮 ，绘制出两个圆。绘制圆时在跟踪条中直接输入圆的直径尺寸。如图5-12中③所示。



    （5）单击“完成草图”图标按钮 退出草图绘制。

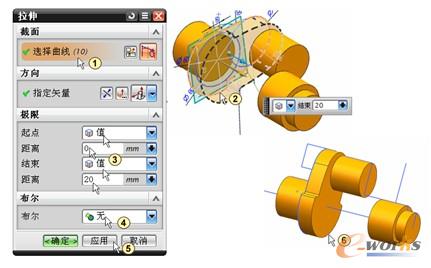

    （6）创建连接臂拉伸体。单击“成形特征”工具栏中的“拉伸”图标按钮 ，系统弹出“选择意图”对话框和“拉伸”对话框，在“选择意图”对话框中选择“相连曲线”，在“拉伸”对话框的“截面”栏中单击“选择曲线”，这时系统要求选择拉伸截面，选择如图5-13中②所示的闭合草图，在“拉伸”对话框中选择“起点”为“值”，输入“距离”为0，选择“结束”为“值”，输入“距离”为20，在“布尔”栏中选择“布尔”为“ 无”，单击“应用”图标按钮 完成拉伸操作，结果如图5-13中⑥所示。

图5-13  创建连接臂

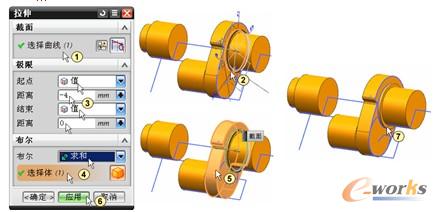

    （7）创建连接臂凸台1拉伸。选择如图5-14中②所示的圆，在“拉伸”对话框中选择“起点”为“值”，输入“距离”为-4，选择“结束”为“值”，输入“距离”为0，在“布尔”栏中选择“布尔”为“ 求和”，选择连接臂拉伸体作为求和对象，单击“应用”图标按钮 完成凸台拉伸操作，结果如图5-14中⑦所示。

图5-14  创建连接臂凸台1

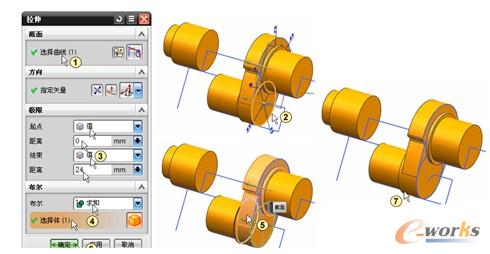

    （8）创建连接臂凸台2拉伸。选择如图5-15中②所示的圆，在“拉伸”对话框中选择“起点”为“值”，输入“距离”为0，选择“结束”为“值”，输入“距离”为24，在“布尔”栏中选择“布尔”为“ 求和”，选择连接臂拉伸体作为求和对象，单击“确定”图标按钮 完成凸台拉伸操作，结果如图5-15中⑦所示。

图5-15  创建连接臂凸台2

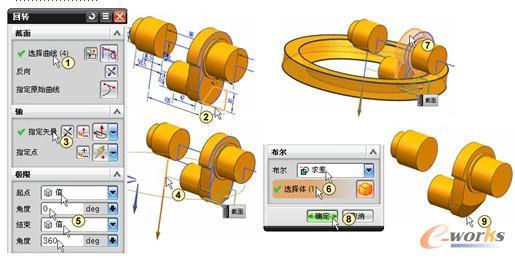

    （9）创建连接臂切除回转体。单击“成形特征”工具栏中的“回转”图标按钮 ，系统弹出“选择意图”对话框和“回转”对话框，在“选择意图”对话框中选择“相连曲线”，在“回转”对话框的“截面”栏中单击“选择曲线”，这时系统要求选择回转截面，选择如图5-16中②所示的闭合截面作为回转截面。单击“轴”栏中的“指定矢量”，选择如图5-16中④所示的直线作为回转轴。选择“起点”为“值”，输入“角度”为0，选择“结束”为“值”，输入“角度”为360，在“布尔”栏中选择“布尔”为“ 求差”，选择连接臂拉伸体作为求差对象，单击“确定”图标按钮 完成回转操作，结果如图5-16中⑨所示。

图5-16  切除连接臂，完成连接臂形状

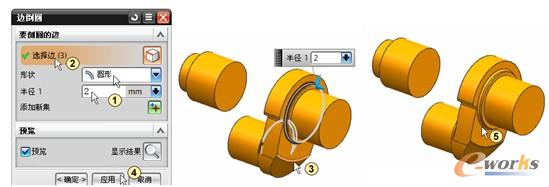

    （10）创建边倒圆1。单击“特征操作”工具栏中的“边倒圆”图标按钮 ，系统弹出“边倒圆”对话框，在“要倒圆的边”栏中选择“形状”为“圆形”，输入“半径1”为2，单击“选择边”，移动鼠标选择如图5-17中③所示的三条边线作为倒圆对象，其他的采用默认设置。单击“应用”图标按钮 完成边倒圆操作，结果如图5-17中⑤所示。

图5-17  创建边倒圆1

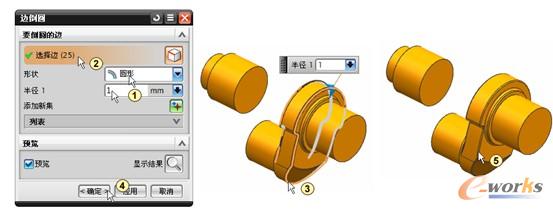

    （11）创建边倒圆2。在“要倒圆的边”栏中选择“形状”为“圆形”，输入“半径1”为1，单击“选择边”，移动鼠标选择如图5-18中③所示的两条边线作为倒圆对象，其他的采用默认设置。单击“确定”图标按钮 完成边倒圆操作，结果如图5-18中⑤所示。

图5-18  创建边倒圆2

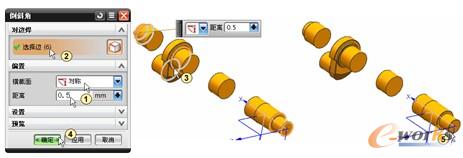

    （12）创建倒斜角。单击“特征操作”工具栏中的“倒斜角”图标按钮 ，系统弹出“倒斜角”对话框，在“偏置”栏中选择“横截面”为“对称”，输入“距离”为0.5，单击“选择边”，移动鼠标选择如图5-19中③所示的六条边线作为倒斜角对象，其他的采用默认设置。单击“确定”图标按钮 完成边倒斜角操作，结果如图5-19中⑤所示。

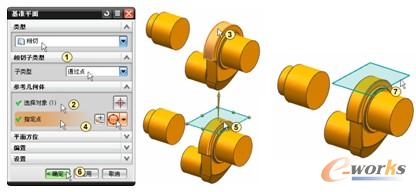

    （13）创建基准平面。单击“特征”工具栏中的“基准平面”图标按钮 ，系统弹出“基准平面”对话框，选择“类型”为“相切”，选择“相切子类型”栏中的“子类型”为“通过点”。在“参考几何体”栏中单击“选择对象”，移动鼠标选择如图5-20中③所示的面作为基准平面相切对象。单击“指定点”，选择“点类型”为“象限点”，移动鼠标在圆弧边上单击，如图5-20中⑤所示。单击“确定”图标按钮 完成基准平面创建操作，结果如图5-20中⑦所示。

图5-19  创建倒斜角

图5-20  创建基准平面
