第五章 绘制三视图基础实例

    本实例要完成的回转体的三视图如图5-1所示。



    本实例涉及的主要知识点如下。

    本实例具体的操作步骤如下。

    1）在“快速访问”工具栏中单击“新建”按钮 ，弹出“创建新图形”对话框。单击对话框中的“使用样板”按钮 ，接着单击“浏览”按钮，通过打开的“选择样板文件”对话框来选择位于随书光盘“图形样板”文件夹中的“TSM_制图样板.dwt”文件，单击“打开”按钮。



图5-1  要完成的三视图



    2）在“图层”工具栏的“图层控制”下拉列表框中，选择“构造线”层，如图5-2所示。定义的该“构造线”层将作为辅助线层。

图5-2  选择“构造线”层



    按〈F8〉键启用正交模式。



    3）单击“构造线”按钮 ，绘制一条水平构造线和一条垂直构造线，如图5-3所示，绘制的构造线将作为辅助线。

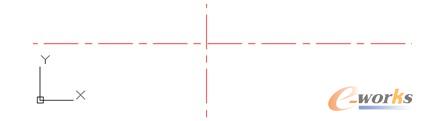

图5-3  构造线



    4）在“图层”工具栏的“图层控制”下拉列表框中选择“粗实线”层，接着在状态栏中单击“显示/隐藏线宽”按钮 以设置显示线宽。



    5）绘制俯视图。单击“圆”按钮 ，选择两条构造线的交点作为圆心，分别绘制直径为100和50的同心圆，如图5-4所示。



    6）绘制圆的命令行提示及具体操作说明如下。



      命令: _circle //单击“圆”按钮

      指定圆的圆心或 [三点(3P)/两点(2P)/切点、切点、半径(T)]:

      //选择两条构造线的交点作为圆心

      指定圆的半径或 [直径(D)]: D↙ //选择“直径”选项

      指定圆的直径: 100↙ //输入直径值



      命令: _circle   //单击“圆”按钮

     指定圆的圆心或 [三点(3P)/两点(2P)/切点、切点、半径(T)]:

     //选择两条构造线的交点作为圆心

     指定圆的半径或 [直径(D)] <50.0000>: D↙ //选择“直径”选项

      指定圆的直径<100.0000>: 50↙ //输入直径值

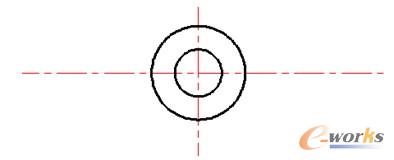

图5-4  绘制同心圆



    7）在状态栏中，确保启用“对象捕捉”模式和“对象捕捉追踪”模式，如图5-5所示。

图5-5  状态栏



    8）单击“直线”按钮 ，将十字光标移至大圆与水平构造线的左交点处（切勿单击），接着竖直向上移动十字光标，并确保十字光标在以虚线显示的追踪线（导航线）上，在合适的地方单击确定直线段的第1点，如图5-6所示；将十字光标移至大圆与水平构造线的右交点处进行捕捉（切勿单击），接着往上移动十字光标，如图5-7所示，单击鼠标左键确定该直线段的第2端点。单击鼠标右键，从出现的快捷菜单中选择“确认”命令选项。

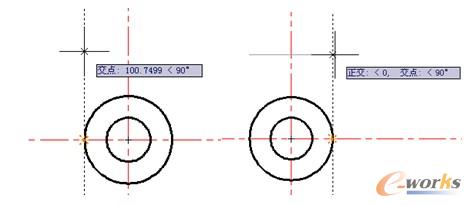

图5-6  使用对象捕捉追踪确定第1点 图5-7  使用对象捕捉追踪确定第2点



   9）单击“偏移”按钮 ，根据命令行提示执行以下操作。


    命令: _offset

    当前设置: 删除源=否图层=源  OFFSETGAPTYPE=0

     指定偏移距离或 [通过(T)/删除(E)/图层(L)] <通过>:  80↙ //输入偏移距离

    选择要偏移的对象，或 [退出(E)/放弃(U)] <退出>: //选择直线段

    指定要偏移的那一侧上的点，或 [退出(E)/多个(M)/放弃(U)] <退出>: //在直线段的上方单击

    选择要偏移的对象，或 [退出(E)/放弃(U)] <退出>:↙



    此时的图形如图5-8所示。



    10）在“图层”工具栏的“图层控制”列表框中选择“构造线”层。接着单击“构造线”按钮 ，绘制如图5-9所示的两条辅助构造线。

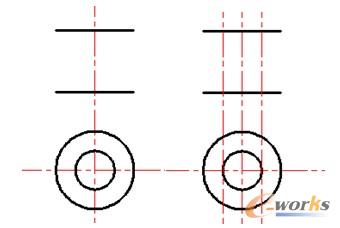

图5-8  绘制的图形 图5-9  绘制辅助构造线



    11）在“图层”工具栏的“图层控制”列表框中选择“粗实线”层（注意关闭正交模式）。单击“直线”按钮 ，绘制主视图中的两条轮廓线，如图5-10所示。



    12）单击“修剪”工具按钮 ，将主视图中不需要的线条删除掉，修剪结果如图5-11所示。



图5-10  绘制两条轮廓线 图5-11  修剪对象



    13）框选主视图中的梯形轮廓线（粗实线），在“修改”工具栏中单击“复制”按钮 ，进行如下操作（注意确保启用正交模式）。



      命令: _copy 找到 4 个

      当前设置:  复制模式 = 多个

      指定基点或 [位移(D)/模式(O)] <位移>: //选择如图5-12所示的中点作为基点

      指定第二个点或 [阵列(A)] <使用第一个点作为位移>:  <正交开>

      //按〈F8〉键启用正交模式，接着向右移动光标，在适当的位置处单击

      指定第二个点或 [阵列(A)/退出(E)/放弃(U)] <退出>:↙



    得到的左视图如图5-13所示。

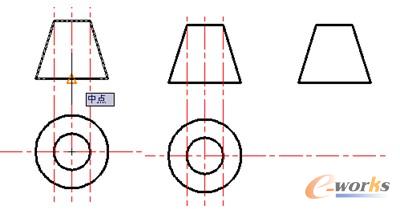

图5-12  指定移动基点 图5-13  建立左视图



    14）在“图层”工具栏的“图层控制”列表框中，将“构造线”层设置为关闭状态。关闭“构造线”层后的图形如图5-14所示。



    15）在“图层”工具栏的“图层控制”列表框中，选择“中心线”层。



    16）单击“直线”按钮 ，利用对象捕捉功能和对象捕捉追踪功能，在3个视图中添加中心线，完成结果如图5-15所示。

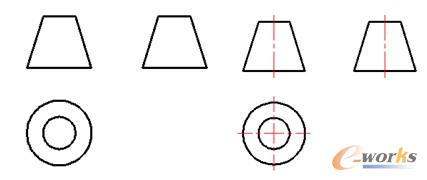

图5-14  关闭“构造线”层 图5-15  完成的三视图
