第五章 绘制三视图基础实例

    本实例要测绘的组合体如图5-16所示。



    最终完成的三视图如图5-17所示。

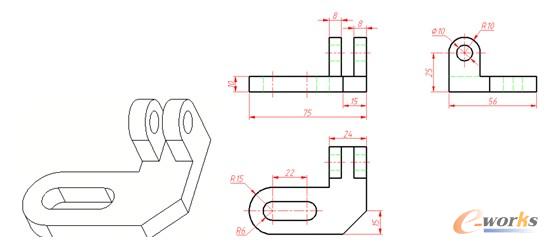

图5-16  组合体立体图 图5-17  要完成的三视图



    本实例涉及的主要知识点如下。

    本实例具体的操作步骤如下。



    1）单击“新建”按钮 ，弹出“创建新图形”对话框。单击对话框中的“使用样板”按钮 ，接着单击“浏览”按钮，通过“选择样板文件”对话框来选择位于随书光盘“图形样板”文件夹中的“TSM_制图样板.dwt”文件，单击“打开”按钮。



    2）切换到“AutoCAD经典”工作空间，在“图层”工具栏的“图层控制”下拉列表框中选择“粗实线”层，另外设置打开线宽显示模式。



    3）单击“绘图”工具栏中的“矩形”按钮 ，根据命令行提示执行如下操作。

    命令: _rectang
    指定第一个角点或 [倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]: //在绘图区域单击一点
    指定另一个角点或 [面积(A)/尺寸(D)/旋转(R)]: D↙ //选择“尺寸”选项
    指定矩形的长度<10.0000>: 75↙ //输入矩形的长度
    指定矩形的宽度<10.0000>: 10↙ //输入矩形的宽度
    指定另一个角点或 [面积(A)/尺寸(D)/旋转(R)]: //在第1角点右上方区域单击



    绘制的矩形如图5-18所示。



    4）启用“对象捕捉”模式和“对象捕捉追踪”模式。



    5）单击“绘图”工具栏中的“直线”按钮 ，根据命令行提示执行如下操作。

    命令: _line
    指定第一点: //捕捉并选择到矩形右上角点
    指定下一点或 [放弃(U)]: @25<90↙ //输入相对坐标
    指定下一点或 [放弃(U)]: @8<180↙ //输入相对坐标
    指定下一点或 [闭合(C)/放弃(U)]: @25<270↙ //输入相对坐标
    指定下一点或 [闭合(C)/放弃(U)]:↙ //结束直线的绘制



    此时，主视图的线条如图5-19所示。

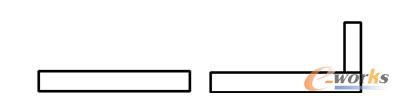

图5-18  绘制的矩形 图5-19  主视图线条



    6）在“修改”工具栏中单击“偏移”按钮 ，绘制如图5-20所示的两条偏移线，相应的间距均为8。



    7）单击“绘图”工具栏中的“直线”按钮 ，连接两个端点绘制一条直线段，如图5-21所示。

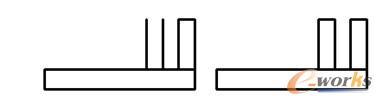

图5-20  绘制偏移线 图5-21  绘制直线段

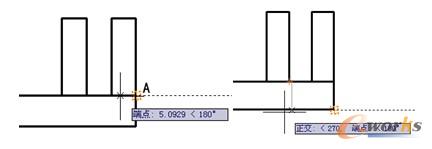

    8）单击“绘图”工具栏中的“直线”按钮 ，捕捉到如图5-22的端点A（切勿单击），沿水平方向向左移动十字光标，并确保出现水平追踪线，如图5-22所示，接着在命令行中输入15，即在距离端点A水平向左方向15处确定直线段的第1端点。启用正交模式，注意使用对象捕捉和对象捕捉追踪功能，指定如图5-23所示的第2端点。



图5-22  拟指定第1端点 图5-23  指定第2端点



    绘制好该轮廓线的主视图如图5-24所示。



    9）在“图层”工具栏的“图层控制”列表框中，选择“构造线”层。



    10）单击“绘图”工具栏中的“构造线”按钮 ，根据主视图各轮廓线绘制如图5-25所示的用作辅助线的构造线。

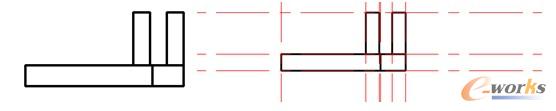

图5-24  主视图 图5-25  绘制辅助构造线



    11）在“图层”工具栏的图层列表框中，选择“粗实线”层。

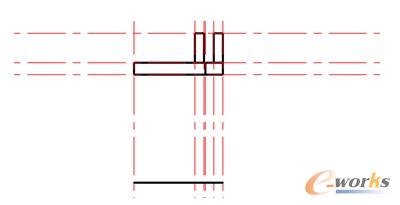

    12）单击“绘图”工具栏中的“直线”按钮 ，在距离主视图适当的位置处，根据辅助线绘制俯视图的一条直线，如图5-26所示。

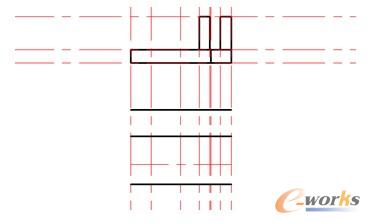

图5-26  绘制俯视图的一条直线



    13）在“修改”工具栏中单击“偏移”按钮 ，根据命令行提示执行如下操作。

    命令: _offset
    当前设置: 删除源=否图层=源  OFFSETGAPTYPE=0
    指定偏移距离或 [通过(T)/删除(E)/图层(L)] <8.0000>:  56↙ //输入偏移距离
    选择要偏移的对象，或 [退出(E)/放弃(U)] <退出>:   //选择俯视图的直线
    指定要偏移的那一侧上的点，或 [退出(E)/多个(M)/放弃(U)] <退出>:   //在该直线的上方单击
    选择要偏移的对象，或 [退出(E)/放弃(U)] <退出>:↙
    命令:
    命令:
    命令: _offset //单击“偏移”按钮
    当前设置: 删除源=否图层=源  OFFSETGAPTYPE=0
    指定偏移距离或 [通过(T)/删除(E)/图层(L)] <56.0000>:  20↙ //输入偏移距离
    选择要偏移的对象，或 [退出(E)/放弃(U)] <退出>://选择刚偏移而得的直线
    指定要偏移的那一侧上的点，或 [退出(E)/多个(M)/放弃(U)] <退出>: //在该偏移直线的下方区域单击
    选择要偏移的对象，或 [退出(E)/放弃(U)] <退出>:↙



    绘制的两条偏移直线如图5-27所示。



    14）在“修改”工具栏中单击“偏移”按钮 ，使用同样的方法，在俯视图中由最下方的直线往上偏移15创建直线，然后将创建的该直线线型设置为中心线，即可将该直线所在的层改为“中心线”层，图形效果如图5-28所示。

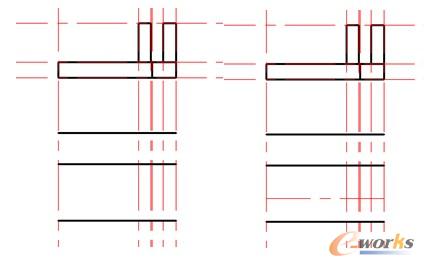

图5-27  创建偏移线 图5-28  建立辅助中心线



    15）在“修改”工具栏中单击“偏移”按钮 ，根据命令行提示进行如下操作。

    命令: _offset
    当前设置: 删除源=否图层=源  OFFSETGAPTYPE=0
    指定偏移距离或 [通过(T)/删除(E)/图层(L)] <15.0000>:  60↙ //输入偏移距离
    选择要偏移的对象，或 [退出(E)/放弃(U)] <退出>: //选择最右侧的竖直辅助构造线
    指定要偏移的那一侧上的点，或 [退出(E)/多个(M)/放弃(U)] <退出>: //在指定构造线的左侧区域单击
    选择要偏移的对象，或 [退出(E)/放弃(U)] <退出>:↙
    命令:
    命令:
    命令: _offset //单击“偏移”按钮
    当前设置: 删除源=否图层=源  OFFSETGAPTYPE=0

    指定偏移距离或 [通过(T)/删除(E)/图层(L)] <60.0000>:  22↙ //输入偏移距离
    选择要偏移的对象，或 [退出(E)/放弃(U)] <退出>: //选择刚建立的辅助构造线
    指定要偏移的那一侧上的点，或 [退出(E)/多个(M)/放弃(U)] <退出>: //在该构造线右侧区域单击
    选择要偏移的对象，或 [退出(E)/放弃(U)] <退出>:↙



    建立的两条辅助构造线，如图5-29所示。

图5-29  建立的辅助构造线



    16）单击“绘图”工具栏中的“圆”按钮 ，在俯视图中，绘制如图5-30所示的一个圆，该圆半径为15。



    17）使用同样的方法，单击“圆”按钮 ，在俯视图中分别绘制如图5-31所示的两个半径均为6的小圆。

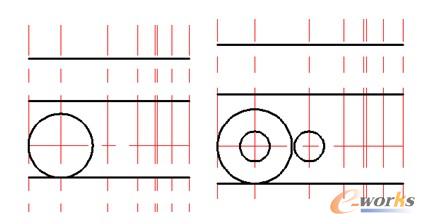

图5-30  绘制一个圆 图5-31  绘制两个小圆



    18）在“绘图”工具栏中，单击“直线”按钮 ，在俯视图中连接相应的端点来绘制直线段，如图5-32所示。绘制好相应的线段后，可以关闭“构造线”层，此时俯视图如图5-33所示。

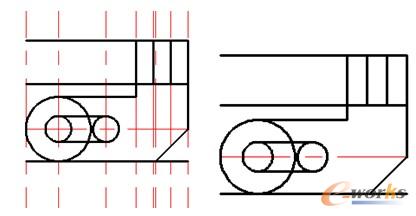

图5-32  绘制连接轮廓线 图5-33  关闭“构造线”层时的俯视图



    19）单击“修改”工具栏中的“修剪”按钮 ，将俯视图中不需要的线段修剪掉，并调整俯视图中现存中心线的线型比例及长度，最后得到的俯视图如图5-34所示。

图5-34  修剪后的俯视图



    20）通过“图层”工具栏的“图层控制”列表框打开“构造线”层。



    21）单击“修改”工具栏中的“偏移”按钮 ，根据命令行提示执行如下操作。



    命令: _offset

    当前设置: 删除源=否图层=源  OFFSETGAPTYPE=0

    指定偏移距离或 [通过(T)/删除(E)/图层(L)] <22.0000>:  25↙ //输入偏移距离

    选择要偏移的对象，或 [退出(E)/放弃(U)] <退出>: //在主视图中选择其最下方的水平构造线

    指定要偏移的那一侧上的点，或 [退出(E)/多个(M)/放弃(U)] <退出>:

    //在该水平构造线的上方区域单击

    选择要偏移的对象，或 [退出(E)/放弃(U)] <退出>:↙

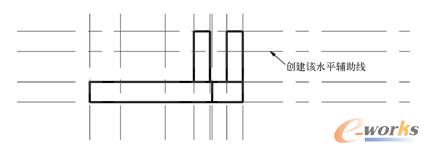

    建立的水平辅助线（箭头所指）如图5-35所示。

图5-35  建立水平辅助线

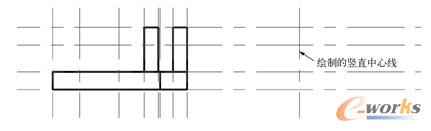

    22）从“图层控制”下拉列表框中选择“构造线”层，接着单击“绘图”工具栏中的“构造线”按钮 ，在放置左视图的适当位置处绘制一条竖直的构造线，如图5-36所示（图中箭头所指的竖直构造线）。

图5-36  绘制竖直构造线



    23）在“图层”工具栏的“图层控制”下拉列表框中选择“粗实线”层。

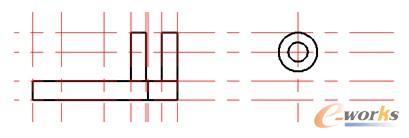

    24）单击“绘图”工具栏中的“圆”按钮 ，绘制如图5-37所示的同心圆，其半径分别为5和10。

图5-37  绘制同心圆

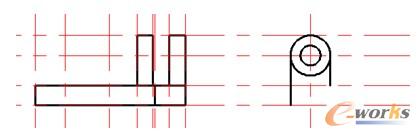

    25）单击“绘图”工具栏中的“直线”按钮 ，在左视图区域绘制如图5-38所示的两段直线段。

图5-38  绘制直线段



    26）单击“绘图”工具栏中的“直线”按钮 ，根据命令行提示执行如下操作。

    命令: _line
    指定第一点: //选择如图5-39所示的交点
    指定下一点或 [放弃(U)]: @56<0↙ //输入相对坐标
    指定下一点或 [放弃(U)]: @10<90↙ //输入相对坐标
    指定下一点或 [闭合(C)/放弃(U)]: //选择如图5-40所示的端点
    指定下一点或 [闭合(C)/放弃(U)]:↙

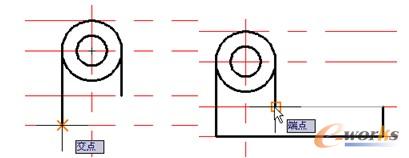

图5-39  指定第1点 图5-40  指定下一点



    27）单击“修改”工具栏中的“偏移”按钮 ，根据命令行提示执行如下操作。

    命令: _offset
    当前设置: 删除源=否图层=源  OFFSETGAPTYPE=0
    指定偏移距离或 [通过(T)/删除(E)/图层(L)] <25.0000>:  30↙    //输入偏移距离
    选择要偏移的对象，或 [退出(E)/放弃(U)] <退出>:    //选择左视图最右边的轮廓线
    指定要偏移的那一侧上的点，或 [退出(E)/多个(M)/放弃(U)] <退出>:    //在所选边的左侧区域单击
    选择要偏移的对象，或 [退出(E)/放弃(U)] <退出>:↙



    28）此时可以通过“图层”工具栏来关闭“构造线”层，得到的左视图如图5-41所示。



    29）使用“修改”工具栏中的“修剪”按钮 ，将左视图中不需要的线段修剪掉，得到的左视图如图5-42所示。

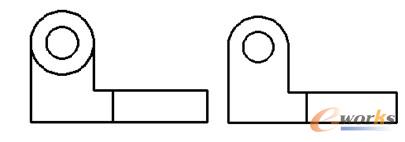

图5-41  关闭“构造线”层的左视图图5-42  修剪左视图



    30）在“图层”工具栏的“图层控制”列表框中，选择“中心线”层。



    31）单击“绘图”工具栏中的“直线”按钮 ，结合“对象捕捉”功能和“对象捕捉追踪”功能，在三视图中绘制所需要的中心线，并统一修改中心线的线型比例，得到的效果如图5-43所示。

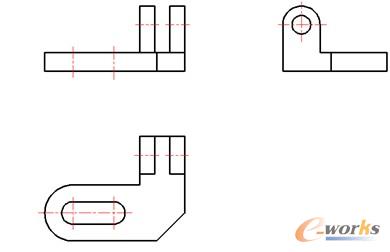

图5-43  给三视图添加中心线



    32）在“图层”工具栏的“图层控制”列表框中，选择“细虚线”层。

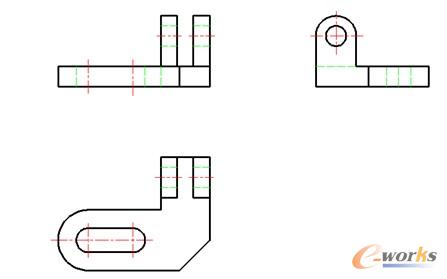

    33）单击“绘图”工具栏中的“直线”按钮 ，结合“对象捕捉”功能和“对象追踪”功能，在三视图中绘制所需要的虚线。另外，使用偏移工具、修剪工具和“特性”工具等在俯视图和左视图中来完成表示其他被遮挡轮廓线的虚线。最后通过“特性”选项板设置虚线的合适线型比例，如设置线型比例为0.35，得到的三视图如图5-44所示。

图5-44  绘制所需要的虚线



    34）将当前图层设置为“标注及剖面线”层。



    35）使用“标注”工具栏中的标注工具标注尺寸，标注结果如图5-45所示。

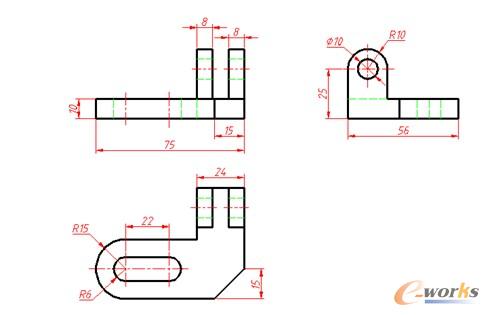

图5-45  标注尺寸



    36）按〈Ctrl+S〉组合键来保存文件。可以查看随书光盘中该章关于本实例的参考文件。
