第七章绘制常见机械零件图

第二节绘制齿轮

齿轮是重要的机械零件之一，它的绘制可以依照GB/T 4459.2《机械制图齿轮画法》的相关规范来进行。齿顶圆和齿顶线用粗实线绘制，分度圆用细点画线绘制；齿根圆和齿根线用细实线绘制，也可以省略不画；在剖视图中，齿根圆用粗实线绘制。在齿轮、蜗轮的零件图中，一般用两个视图，或一个主视图和一个局部视图来表示，其中在剖视图中，当剖切平面通过齿轮的轴线时，轮齿一律按不剖处理。

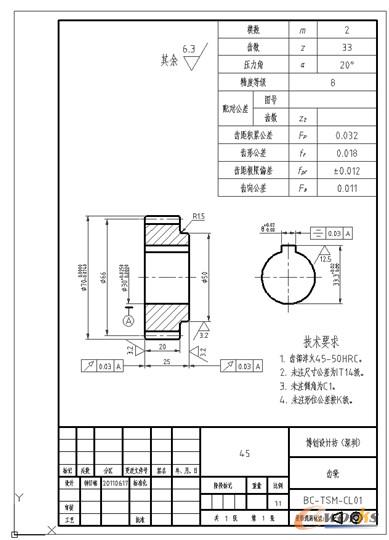

本实例完成的齿轮零件图如图7-63所示。实例的目的是使读者掌握绘制齿轮零件图的方法及典型步骤。

图7-63 齿轮零件图

下面介绍具体的绘制方法及步骤。

1）单击“新建”按钮，选择位于随书光盘“图形样板”文件夹中的“TSM_A4_竖向.dwt”文件作为图形样板，单击“打开”按钮。

2）按〈Ctrl+S〉组合键进行文件保存操作，利用弹出来的“图形另存为”对话框将此新图形另存为“TSM_7_齿轮.dwg”。

3）在“图层”工具栏的“图层控制”下拉列表框中选择“中心线”层，并在状态栏中设置启用“正交”模式。

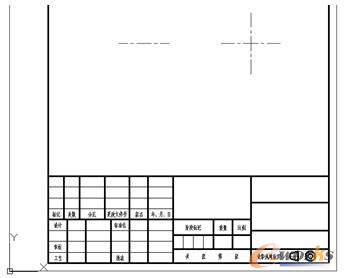

4）单击“直线”按钮，在图框内绘制如图7-64所示的中心线。

图7-64 绘制中心线

5）在“图层”工具栏的“图层控制”下拉列表框中选择“粗实线”层；接着单击“圆”按钮，绘制一个半径为15的圆，如图7-65所示。

命令: _circle

指定圆的圆心或 [三点(3P)/两点(2P)/切点、切点、半径(T)]: _int 于 //捕捉选择到交点

指定圆的半径或 [直径(D)]: 15↙ //输入半径为15

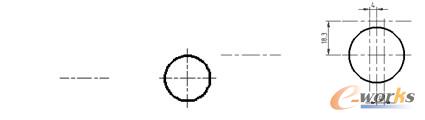

6）单击“偏移”按钮，分别创建如图7-66所示的辅助线，图中特意给出了各辅助线的偏移距离。

图7-65 绘制圆图7-66 偏移结果

7）单击“直线”按钮，根据辅助线绘制出键槽的轮廓线，然后删除辅助线，结果如图7-67所示。

8）单击“修改”工具栏中的“修剪”按钮，将图形修剪成如图7-68所示。

图7-67 绘制出键槽的轮廓线图7-68 修剪结果

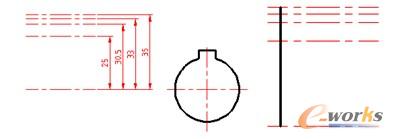

9）单击“偏移”按钮，分别创建如图7-69所示的辅助线，图中特意给出了相关的偏移距离。

10）单击“直线”按钮，绘制如图7-70所示一条直线段。

图7-69 绘制辅助线图7-70 绘制直线

11）单击“偏移”按钮，以偏移的方式创建出所需要的大概轮廓线，偏移结果如图7-71所示。

12）单击“直线”按钮，绘制如图7-72所示的直线段。

图7-71 偏移结果图7-72 绘制直线段

13）使用“修剪”按钮和“删除”按钮进行相关操作，并适当调整分度线长度，使图形变为如图7-73所示。

14）单击“倒角”按钮，根据命令行提示进行如下操作。

命令: _chamfer

(“修剪”模式) 当前倒角距离 1 = 0.0000，距离 2 = 0.0000

选择第一条直线或 [放弃(U)/多段线(P)/距离(D)/角度(A)/修剪(T)/方式(E)/多个(M)]: D↙ //选择“距离”选项

指定第一个倒角距离<0.0000>: 1↙ //输入第一个倒角距离1

指定第二个倒角距离<1.0000>: 1↙ //输入第二个倒角距离

选择第一条直线或 [放弃(U)/多段线(P)/距离(D)/角度(A)/修剪(T)/方式(E)/多个(M)]: //选择要倒角的直线1

选择第二条直线，或按住〈Shift〉键选择直线以应用角点或 [距离(D)/角度(A)/方法(M)]:

//选择要倒角的直线2

倒角结果如图7-74所示。

图7-73 得到的图形图7-74 倒角结果

使用同样的方法再创建两处倒角，如图7-75所示。

15）单击“倒圆角”按钮，创建如图7-76所示的一处倒圆角，其操作记录及操作简要注释如下。

命令: _fillet

当前设置: 模式 = 修剪，半径 = 0.0000

选择第一个对象或 [放弃(U)/多段线(P)/半径(R)/修剪(T)/多个(M)]: T↙//选择“修剪”选项

输入修剪模式选项 [修剪(T)/不修剪(N)] <修剪>: T↙//设置修剪模式为“修剪”

选择第一个对象或 [放弃(U)/多段线(P)/半径(R)/修剪(T)/多个(M)]: R↙//选择“半径”选项

指定圆角半径<0.0000>: 1.5↙//输入圆角半径为1.5

选择第一个对象或 [放弃(U)/多段线(P)/半径(R)/修剪(T)/多个(M)]://选择要倒圆角的第一个对象

选择第二个对象，或按住〈Shift〉键选择对象以应用角点或 [半径(R)]://选择要倒圆角的第二个对象

图7-75 倒角图7-76 倒圆角

16）单击“镜像”按钮，分别指定要镜像的对象和镜像线，得到的镜像结果如图7-77所示。

17）单击“直线”按钮，并启用“对象捕捉”和“对象捕捉追踪”功能，绘制具有投影关系的轮廓线，如图7-78所示。

图7-77 镜像结果图7-78 绘制轮廓线

18）在“图层”工具栏的“图层控制”下拉列表框中选择“标注及剖面线”层。

19）单击“图案填充”按钮，打开“图案填充和渐变色”对话框。

在“图案填充”选项卡上，从“类型和图案”选项组的“图案”列表框中选择“ANSI31”；在“角度和比例”选项组中，设置角度为0，比例为1；在“边界”选项组中单击“添加：拾取点”按钮，分别在要绘制剖面线的区域中单击，按〈Enter〉键，接着在“图案填充和渐变色”对话框上单击“确定”按钮，完成绘制剖面线的图形效果如图7-79所示。

图7-79 绘制剖面线

20）标注尺寸。

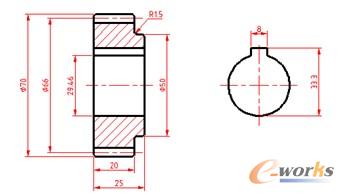

在“样式”工具栏中指定当前的标注样式为“TSM-3.5”。单击“线性标注”按钮和“半径标注”按钮，标注所需要的尺寸。对于一些表示直径的线性尺寸，需要在其尺寸数值前添加符号“?”，方法是在命令行中输入“DDEDIT”或者“ED”命令，选中要修改的尺寸，在其测量数值前输入“%%c”，以表示直径符号?。初步标注的结果如图7-80所示。

图7-80 初步标注尺寸

21）在“修改”工具栏中单击“分解”按钮，根据命令行提示进行下列操作。

命令: _explode

选择对象: 找到 1 个 //选择如图7-81所示的尺寸

选择对象: ↙

22）分解该尺寸后，删除不需要的部分，并适当打断尺寸线，结果如图7-82所示。

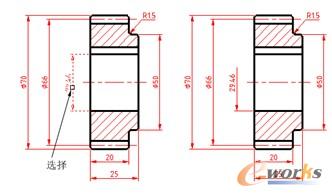

图7-81 选择要分解的尺寸图7-82 修剪并打断尺寸线

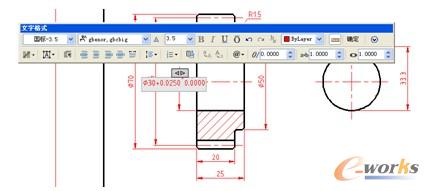

23）在命令行中输入命令条目“DDEDIT”，按〈Enter〉键，接着在绘图区域单击要编辑的尺寸文本“29.46”，输入“%%c30+0.0250^0.0000”，如图7-83所示，其中输入的“%%c”自动转换为符号“?”。

图7-83 修改尺寸文本

在文本输入窗口（输入框）中选择“+0.0250^0.0000”，在“文字格式”对话框中单击“字符堆叠”按钮，然后单击“文字格式”对话框中的“确定”按钮，修改结果如图7-84所示。

图7-84 修改尺寸数值的结果

知识点拔：

在机械制图中，有时候需要单独标注一些具有组合形式的尺寸文本，这需要使用到“文字格式”对话框上的“字符堆叠”按钮（当功能区处于非活动状态时）。在AutoCAD 2012中有3种实用的字符堆叠控制码，分别为“/”、“#”和“^”。

“/”：字符堆叠为分式的形式，例如输入“H6/c7”，则堆叠后显示为“ ”。

“#”：字符堆叠为比值的形式，例如输入“H6#c7”，则堆叠后显示为“H6/c7”。

“^”：字符堆叠为上下排列的形式，和分式相比少了一条横线。

24）添加尺寸公差。

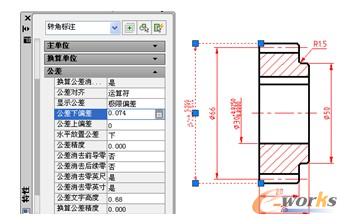

选择要添加尺寸公差的齿顶圆直径尺寸，单击“特性”按钮或者在菜单栏中选择“修改”→“特性”命令，亦可按〈Ctrl+1〉组合键，打开“特性”选项板。查找到“公差”区域，从“显示公差”列表框中选择“极限偏差”，将公差精度设置为0.000，分别输入公差的上偏差为0和下偏差为0.074，其他设置如图7-85所示。

图7-85 设置显示公差

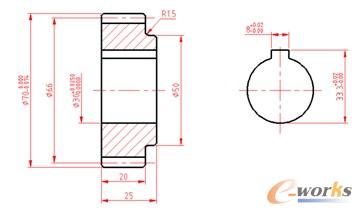

使用同样的方法，设置另外两处尺寸公差，如图7-86所示。

图7-86 完成尺寸公差
