第一十零章 传真机多功能按钮设计范例

步骤5 合并曲面。
1）确保拉伸曲面处于被选中状态，接着按住〈Ctrl〉键选择旋转曲面。
2）在特征工具栏中单击“合并工具”按钮，打开合并工具操控板。
3）接受操控板中的默认设置。此时，模型动态预览显示如图10-8a所示。单击“完成”按钮，曲面合并的结果如图10-8b所示。

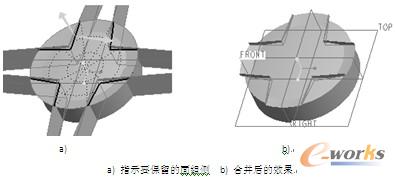

图10-8  合并曲面

步骤6 以实体化的方式切除材料。
1）从菜单栏中选择“编辑”-“实体化”命令，打开实体化工具操控板。
2）在实体化工具操控板中单击“移除面组内部或外部的材料”按钮，此时模型显示如图10-9所示。
3）单击“完成”按钮，由面组切除材料后的效果如图10-10所示。

图10-9 实体化预览

图10-10 实体化操作后的效果

步骤7 创建壳特征
1）单击“壳工具”按钮，打开如图10-11所示的壳工具操控板。

图10-11 壳工具操控板

2）在“厚度”尺寸框中输入厚度值为2。
3）按住鼠标中键旋转模型，选择位于TOP基准平面上的零件面作为要移除的曲面。
4）单击“完成”按钮，得到的壳特征如图10-12所示。

步骤8 建立草绘1
1）单击“草绘工具”按钮，弹出“草绘”对话框。
2）选择TOP基准平面作为草绘平面，以RIGHT基准平面作为“右”方向参照，单击“草绘”按钮，进入草绘模式。
3）绘制如图10-13所示的曲线。

图10-12 创建壳特征

图10-13  草绘

4）单击“完成”按钮。

步骤9 建立草绘2
1）单击“草绘工具”按钮，弹出“草绘”对话框。
2）单击“草绘”对话框中的“使用先前的”按钮，进入草绘模式。
3）绘制如图10-14所示的剖面。

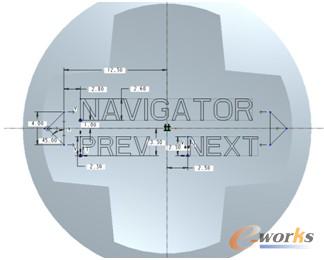

图10-14  绘制图形与文本

4）单击“完成”按钮。

步骤10 在实体曲面上建立浮雕形式的偏移特征。
1）选择如图10-15所示的实体曲面。
2）从菜单栏中选择“编辑”-“偏移”命令，打开偏移工具操控板。
3）从操控板的选项列表框中选择“展开特征”选项。
4）在操控板上打开“选项”滑出面板，默认选择“垂直于曲面”选项，接着选择“草绘区域”单选按钮，并设置侧曲面垂直于草绘，如图10-16所示。

图10-15  选择实体曲面

图10-16  设置展开选项

5）单击“选项”滑出面板中的“定义”按钮，弹出“草绘”对话框。
6）选择TOP基准平面，以RIGHT基准平面作为“右”方向参照，在“草绘”对话框中单击“草绘”按钮，进入草绘模式。
7）单击“隐藏线”按钮，接着单击“通过边创建图元”按钮，弹出“类型”对话框，从中选择“环”单选按钮，并结合使用选择过滤器的“曲线”选项来辅助在模型中建立如图10-17所示的封闭图形，最后单击“类型”对话框中的“关闭”按钮，以及在右工具箱中单击“完成”按钮。

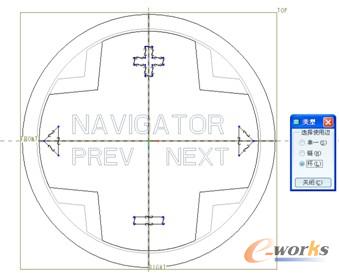

图10-17  绘制图形
