第一十零章 传真机多功能按钮设计范例

8）在操控板中输入偏移距离为0.2。
9）单击“完成”按钮。按〈Ctrl+D〉组合键，以默认的标准方向视角观察模型，如图10-18所示（切换至着色状态）。

步骤11 在实体曲面上建立凹陷形式的偏移特征。
1）选择如图10-19所示的实体曲面（图中鼠标指针所指的当前实体曲面）。

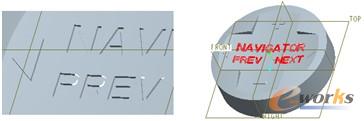

图10-18  创建浮雕形式的偏移特征

图10-19  选择实体曲面

2）从菜单栏中选择“编辑”-“偏移”命令，打开偏移工具操控板。
3）从操控板的选项列表框中选择“展开特征”图标选项。
4）进入“选项”滑出面板，选择“草绘区域”单选按钮，并设置侧曲面垂直于草绘。
5）单击“选项”滑出面板中的“定义”按钮，弹出“草绘”对话框。
6）单击“草绘”对话框中的“使用先前的”按钮，进入草绘模式。
7）绘制如图10-20所示的图形，单击“完成”按钮。

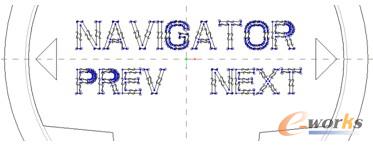

图10-20  绘制图形

8）在操控板中输入偏移距离为0.2。
9）单击位于偏移距离尺寸框右侧的“将偏移方向变更为其他侧”按钮。

说明（技巧）：上述步骤8）和步骤9）也可以简化为一个步骤来进行，即在操控板中直接输入偏移距离为“0.2”，然后按〈Enter〉键。

10）单击“完成”按钮。按〈Ctrl+D〉组合键，以默认的标准方向视角观察模型，如图10-21所示（切换至着色状态）。

步骤12 倒圆角1。
1）单击“倒圆角工具”按钮。
2）在操控板中输入圆角半径为1。

图10-21  创建凹陷形式的偏移特征

3）按住〈Ctrl〉键选择如图10-22所示的4条边线。
4）单击“完成”按钮。

步骤13 倒圆角2。
1）单击“倒圆角工具”按钮。
2）在操控板中输入圆角半径为1。
3）结合〈Ctrl〉键选择如图10-23所示的边线。

图10-22  选择要倒圆角的4条边参照

图10-23  选择要倒圆角的边参照
